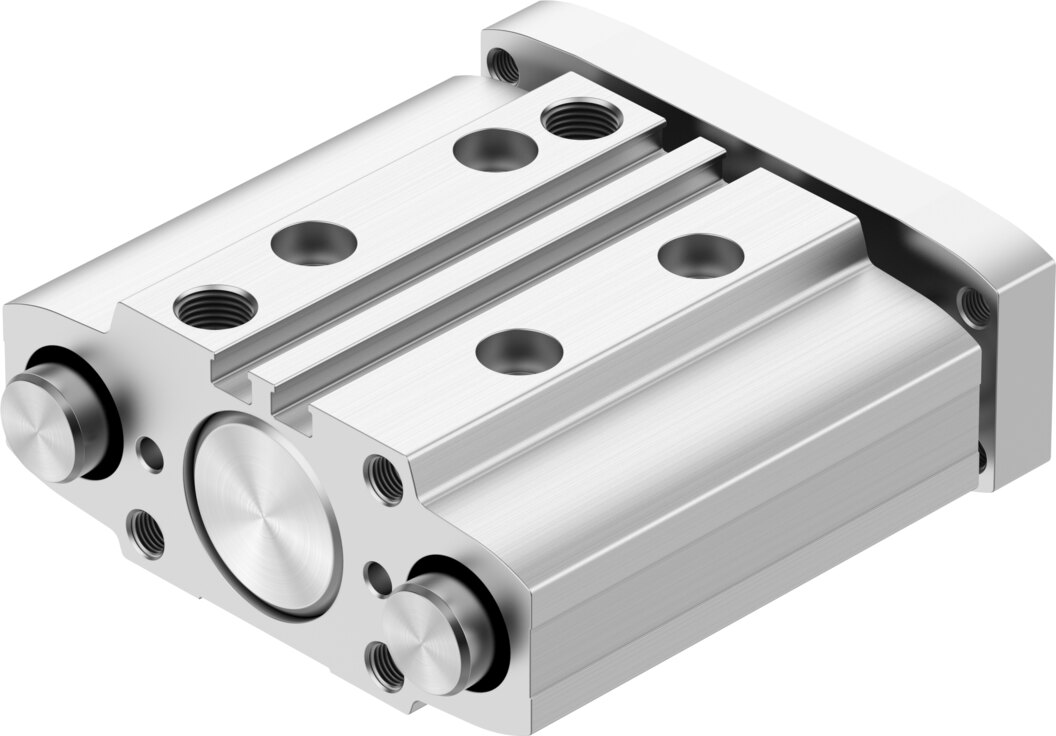

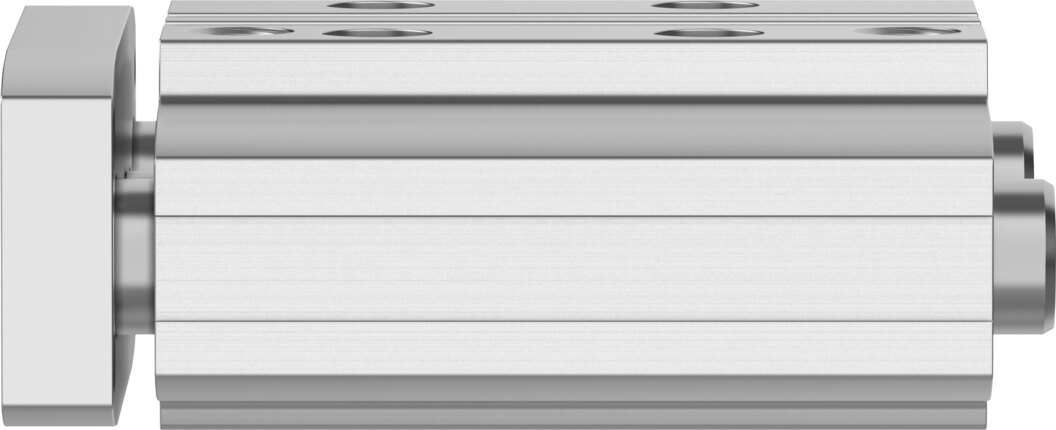

Führungszylinder DGRC-GF-25-50-PA - Festo 8218209
Führungszylinder DGRC-GF-25-50-PA - Festo 8218209 Führungszylinder DGRC-GF-25-50-PA - Festo 8218209 Führungszylinder DGRC-GF-25-50-PA - Festo 8218209 Führungszylinder DGRC-GF-25-50-PA - Festo 8218209

Abbildungen beispielhaft, teils KI-bearbeitet. Maßgeblich sind die technischen Daten. KI-Hinweis

Führungszylinder mit Gleitführung Ø 25 mm Hub 50 mm DGRC-GF-25-50-PA - Festo 8218209

Festo ✓ Originalprodukt Neuware

Der Festo DGRC-GF-25-50-PA führt die Last über Führungsstangen mit Gleitführung und ein Joch, bei Kolben-Ø 25 mm und 50 mm Hub. Bei 6 bar liefert er theoretisch 295 N im Vorlauf und 247 N im Rücklauf. Querkräfte bis 663 N und Momente Mx bis 21,22 Nm nimmt die Führung direkt auf.

Netto
248,80 €
zzgl. MwSt.
296,07 € inkl. 19 % MwSt., zzgl. Versand
Artikel FES-8218209
Hersteller-Nr. DGRC-GF-25-50-PA
Merken Vergleichen
Frage zum Artikel
Datenblatt (PDF)
  • Fachhändler seit 2009
  • Rechnungskauf für Stammkunden
  • Weltweiter Versand
  • Detailfragen mit dem Hersteller

Beschreibung

Kolben-Ø 25 mm, 50 mm Hub und 295 N Vorschubkraft bei 6 bar: der Führungszylinder DGRC-GF-25-50-PA bringt Antrieb und Führung als einbaufertige Einheit.

Vorteile

  • Gleitführung: Führungsstangen in Gleitlagern, Querkraft Fy bis 663 N
  • Kraft: 295 N Vorlauf und 247 N Rücklauf bei 6 bar (theoretisch)
  • Dämpfung: elastische Dämpfungsringe beidseitig, Aufprallenergie bis 0,3 J
  • LABS-Konformität: LABS-konform nach VDMA24364-B1/B2-L
  • Geschwindigkeit: bis 0,8 m/s
  • Batteriefertigung: reduzierte Cu/Zn/Ni-Werte (F1a)

Einsatz

Der DGRC-GF-25-50-PA eignet sich für Hub-, Stopp- und Schiebeaufgaben in Fördertechnik und Vorrichtungsbau. Medium für den DGRC-GF-25-50-PA ist Druckluft nach ISO 8573-1:2010 [7:4:4], zulässig sind -10 bis 60 °C Umgebungstemperatur in beliebiger Einbaulage. Für Elektronik-, Feinwerk- oder Batteriefertigung zählt beim Kolben-Ø 25 mm: reduzierte Cu/Zn/Ni-Werte für die Li-Ionen-Batteriefertigung (F1a).

Technische Daten

TypDGRC-GF-25-50-PA
Festo-Nummer8218209
Lastschwerpunktabstand zur Jochplatte xs50 mm
Hub50 mm
Kolben-Ø25 mm
Betriebsart der AntriebseinheitJoch
Dämpfungelastische Dämpfungsringe/-platten beidseitig
Einbaulagebeliebig
FührungGleitführung
Konstruktiver AufbauFührung
Positionserkennungfür Näherungsschalter
Verdrehsicherung/FührungFührungsstange mit Joch
Betriebsdruck1,5 bis 10 bar
Maximale Geschwindigkeit0,8 m/s
Funktionsweisedoppeltwirkend
BetriebsmediumDruckluft nach ISO 8573-1:2010 [7:4:4]
Hinweis zum BetriebsmediumGeölter Betrieb möglich (im weiteren Betrieb erforderlich)
Korrosionsbeständigkeitsklasse KBK0 - keine Korrosionsbeanspruchung
LABS-KonformitätVDMA24364-B1/B2-L
Eignung Li-Ionen-BatterieproduktionGeeignet für Batterieproduktion mit reduzierten Cu/Zn/Ni Werten (F1a)
Umgebungstemperatur-10 bis 60 °C
Aufprallenergie in den Endlagen0,3 J
Maximale Kraft Fy663 N
Maximale Kraft Fy statisch663 N
Maximale Kraft Fz663 N
Maximale Kraft Fz statisch663 N
Maximales Moment Mx21,22 Nm
Maximales Moment Mx statisch21,22 Nm
Maximales Moment My9,28 Nm
Maximales Moment My statisch9,28 Nm
Maximales Moment Mz9,28 Nm
Maximales Moment Mz statisch9,28 Nm
Maximal zulässiges Moment Mx (hubabhängig)3,17 Nm
Maximale Nutzlast bei Abstand xs (hubabhängig)64,1 N
Theoretische Kraft bei 6 bar, Rücklauf247 N
Theoretische Kraft bei 6 bar, Vorlauf295 N
Verdrehspiel0,045°
Bewegte Masse336,8 g
Produktgewicht697,6 g
Grundgewicht bei 0 mm Hub360,8 g
Schwerpunkt der bewegten Masse (hubabhängig)37,3 mm
Pneumatischer AnschlussG1/8
Werkstoff-HinweisRoHS konform
Werkstoff DeckelAluminium-Knetlegierung
Werkstoff DichtungenNBR
Werkstoff dynamische DichtungenTPE-U(PU)
Werkstoff EndplatteAluminium-Knetlegierung, eloxiert
Werkstoff Führungsstangehochlegierter Stahl
Werkstoff GehäuseAluminium-Knetlegierung, eloxiert
Werkstoff Kolbenstangehochlegierter Stahl
Gewicht0,7 kg
HerstellerFesto
Hersteller-Nr.DGRC-GF-25-50-PA
EAN4052568771089
Zolltarifnummer84123100
GPSR HerstellerdatenFesto Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com
ArtikelzustandNeu
Artikel-AuthentizitätOriginalprodukt
AusführungGleitführung
WerkstoffAluminium, eloxiert
GewindeG 1/8
Kolben-Ø [mm]25
Hub [mm]50
DichtmaterialNBR, TPE-U(PU)
MediumDruckluft
Funktiondoppeltwirkend
BauartFührung
Bohrung (mm)25
Betriebsdruck max [bar]10
Temperaturbereich-10-60 °C
Temperatur (max.)60
