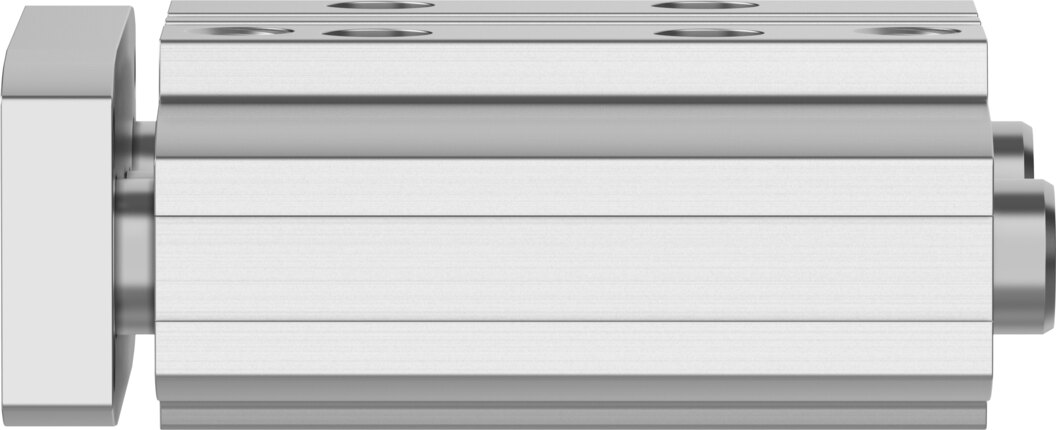

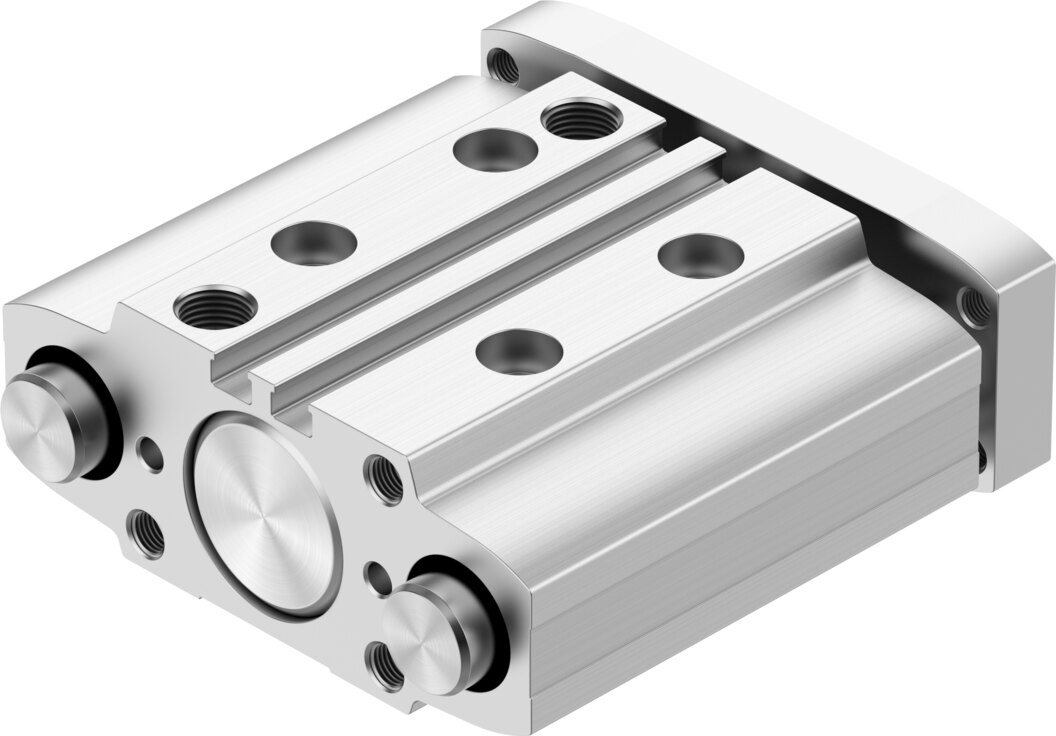

Führungszylinder mit Gleitführung Ø 25 mm Hub 30 mm DGRC-GF-25-30-PA - Festo 8218207
Mit 30 mm Hub und Kolben-Ø 25 mm übernimmt der Führungszylinder DGRC-GF-25-30-PA Hub- und Schiebeaufgaben, geführt von einer Gleitführung. Bei 6 bar liefert er theoretisch 295 N im Vorlauf und 247 N im Rücklauf. Querkräfte bis 663 N und Momente Mx bis 21,22 Nm nimmt die Führung direkt auf.
- Fachhändler seit 2009
- Rechnungskauf für Stammkunden
- Weltweiter Versand
- Detailfragen mit dem Hersteller
Beschreibung
Der DGRC-GF-25-30-PA setzt bei 6 bar theoretisch 295 N in eine geführte Linearbewegung über 30 mm um, Kolben-Ø 25 mm.
Vorteile
- Gleitführung: Führungsstangen in Gleitlagern, Querkraft Fy bis 663 N
- Kraft: 295 N Vorlauf und 247 N Rücklauf bei 6 bar (theoretisch)
- Geschwindigkeit: bis 0,8 m/s
- Dämpfung: elastische Dämpfungsringe beidseitig, Aufprallenergie bis 0,3 J
- LABS-Konformität: LABS-konform nach VDMA24364-B1/B2-L
- Momente: Mx bis 21,22 Nm, My/Mz bis 9,28 Nm
Einsatz
Typische Einsätze des DGRC-GF-25-30-PA sind Ausschieben, Vereinzeln und Heben an Förderstrecken und in Vorrichtungen. Der DGRC-GF-25-30-PA arbeitet mit Druckluft nach ISO 8573-1:2010 [7:4:4] bei -10 bis 60 °C Umgebungstemperatur, die Einbaulage ist beliebig. Für Elektronik-, Feinwerk- oder Batteriefertigung zählt beim Kolben-Ø 25 mm: reduzierte Cu/Zn/Ni-Werte für die Li-Ionen-Batteriefertigung (F1a).
Technische Daten
| Typ | DGRC-GF-25-30-PA |
|---|---|
| Festo-Nummer | 8218207 |
| Lastschwerpunktabstand zur Jochplatte xs | 50 mm |
| Hub | 30 mm |
| Kolben-Ø | 25 mm |
| Betriebsart der Antriebseinheit | Joch |
| Dämpfung | elastische Dämpfungsringe/-platten beidseitig |
| Einbaulage | beliebig |
| Führung | Gleitführung |
| Konstruktiver Aufbau | Führung |
| Positionserkennung | für Näherungsschalter |
| Verdrehsicherung/Führung | Führungsstange mit Joch |
| Betriebsdruck | 1,5 bis 10 bar |
| Maximale Geschwindigkeit | 0,8 m/s |
| Funktionsweise | doppeltwirkend |
| Betriebsmedium | Druckluft nach ISO 8573-1:2010 [7:4:4] |
| Hinweis zum Betriebsmedium | Geölter Betrieb möglich (im weiteren Betrieb erforderlich) |
| Korrosionsbeständigkeitsklasse KBK | 0 - keine Korrosionsbeanspruchung |
| LABS-Konformität | VDMA24364-B1/B2-L |
| Eignung Li-Ionen-Batterieproduktion | Geeignet für Batterieproduktion mit reduzierten Cu/Zn/Ni Werten (F1a) |
| Umgebungstemperatur | -10 bis 60 °C |
| Aufprallenergie in den Endlagen | 0,3 J |
| Maximale Kraft Fy | 663 N |
| Maximale Kraft Fy statisch | 663 N |
| Maximale Kraft Fz | 663 N |
| Maximale Kraft Fz statisch | 663 N |
| Maximales Moment Mx | 21,22 Nm |
| Maximales Moment Mx statisch | 21,22 Nm |
| Maximales Moment My | 9,28 Nm |
| Maximales Moment My statisch | 9,28 Nm |
| Maximales Moment Mz | 9,28 Nm |
| Maximales Moment Mz statisch | 9,28 Nm |
| Maximal zulässiges Moment Mx (hubabhängig) | 4,07 Nm |
| Maximale Nutzlast bei Abstand xs (hubabhängig) | 75,1 N |
| Theoretische Kraft bei 6 bar, Rücklauf | 247 N |
| Theoretische Kraft bei 6 bar, Vorlauf | 295 N |
| Verdrehspiel | 0,045° |
| Bewegte Masse | 277,3 g |
| Produktgewicht | 552,4 g |
| Grundgewicht bei 0 mm Hub | 275,1 g |
| Schwerpunkt der bewegten Masse (hubabhängig) | 28 mm |
| Pneumatischer Anschluss | G1/8 |
| Werkstoff-Hinweis | RoHS konform |
| Werkstoff Deckel | Aluminium-Knetlegierung |
| Werkstoff Dichtungen | NBR |
| Werkstoff dynamische Dichtungen | TPE-U(PU) |
| Werkstoff Endplatte | Aluminium-Knetlegierung, eloxiert |
| Werkstoff Führungsstange | hochlegierter Stahl |
| Werkstoff Gehäuse | Aluminium-Knetlegierung, eloxiert |
| Werkstoff Kolbenstange | hochlegierter Stahl |
| Gewicht | 0,55 kg |
| Hersteller | Festo |
| Hersteller-Nr. | DGRC-GF-25-30-PA |
| EAN | 4052568771065 |
| Zolltarifnummer | 84123100 |
| GPSR Herstellerdaten | Festo Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com |
| Artikelzustand | Neu |
| Artikel-Authentizität | Originalprodukt |
| Ausführung | Gleitführung |
| Werkstoff | Aluminium, eloxiert |
| Gewinde | G 1/8 |
| Kolben-Ø [mm] | 25 |
| Hub [mm] | 30 |
| Dichtmaterial | NBR, TPE-U(PU) |
| Medium | Druckluft |
| Funktion | doppeltwirkend |
| Bauart | Führung |
| Bohrung (mm) | 25 |
| Betriebsdruck max [bar] | 10 |
| Temperaturbereich | -10-60 °C |
| Temperatur (max.) | 60 |
