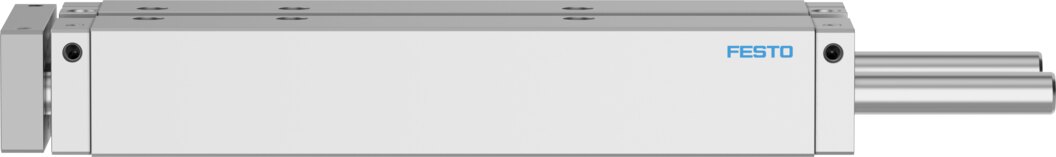

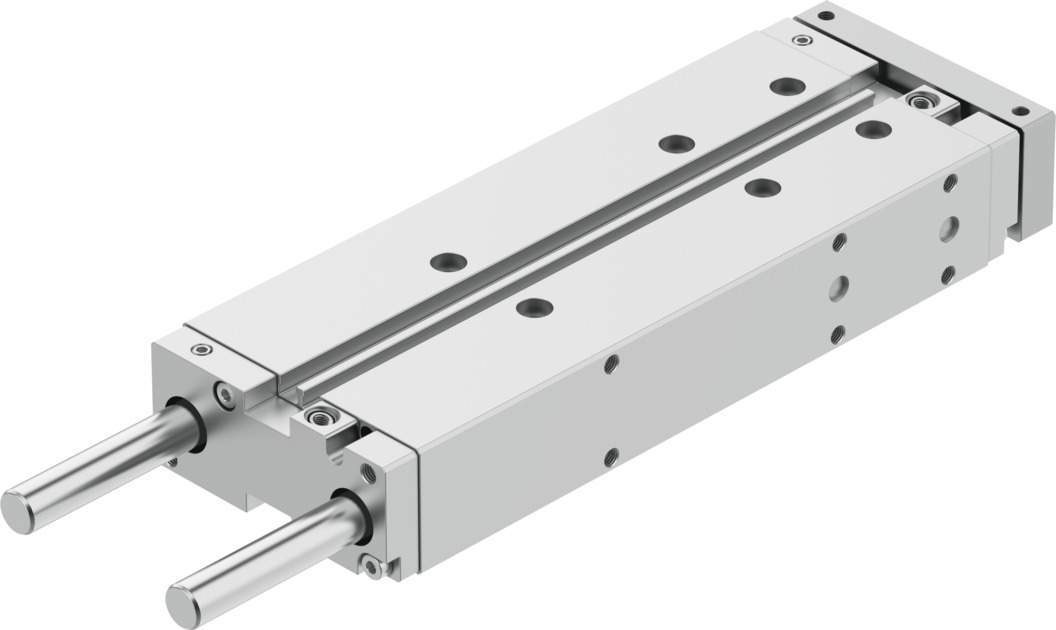

Führungszylinder DFM-20-160-B-PPV-A-KF - Festo 559483
Führungszylinder DFM-20-160-B-PPV-A-KF - Festo 559483 Führungszylinder DFM-20-160-B-PPV-A-KF - Festo 559483 Führungszylinder DFM-20-160-B-PPV-A-KF - Festo 559483

Abbildungen beispielhaft, teils KI-bearbeitet. Maßgeblich sind die technischen Daten. KI-Hinweis

Führungszylinder mit Kugelumlaufführung Ø 20 mm Hub 160 mm DFM-20-160-B-PPV-A-KF - Festo 559483

Festo ✓ Originalprodukt Neuware

Führungszylinder DFM-20-160-B-PPV-A-KF von Festo: Kolben-Ø 20 mm, Hub 160 mm, Kugelumlaufführung, Antrieb und Führung in einer Einheit. Theoretische Kraft bei 6 bar: 188 N vor, 158 N zurück. Die pneumatische Endlagendämpfung ist beidseitig einstellbar.

Netto
563,25 €
zzgl. MwSt.
670,27 € inkl. 19 % MwSt., zzgl. Versand
Artikel FES-559483
Hersteller-Nr. DFM-20-160-B-PPV-A-KF
Merken Vergleichen
Frage zum Artikel
Datenblatt (PDF)
  • Fachhändler seit 2009
  • Rechnungskauf für Stammkunden
  • Weltweiter Versand
  • Detailfragen mit dem Hersteller

Beschreibung

Kolben-Ø 20 mm, 160 mm Hub und 188 N Vorschubkraft bei 6 bar: der Führungszylinder DFM-20-160-B-PPV-A-KF bringt Antrieb und Führung als einbaufertige Einheit.

Vorteile

  • Kugelumlaufführung: Führungsstangen in Kugelumlaufbuchsen
  • Kraft: 188 N Vorlauf und 158 N Rücklauf bei 6 bar (theoretisch)
  • Kolbenstange: hochlegierter, rostfreier Stahl
  • Dämpfung: pneumatische Endlagendämpfung, beidseitig einstellbar
  • Reinraum und LABS: Klasse 6 nach ISO 14644-1, LABS-konform nach VDMA24364-B1/B2-L

Einsatz

Den DFM-20-160-B-PPV-A-KF setzt man ein, wo leichter Lauf und genaue Führung beim Heben, Fügen oder Ausschieben zählen. Medium für den DFM-20-160-B-PPV-A-KF ist Druckluft nach ISO 8573-1:2010 [7:4:4], zulässig sind -5 bis 60 °C Umgebungstemperatur in beliebiger Einbaulage. Für Elektronik-, Feinwerk- oder Batteriefertigung zählt beim Kolben-Ø 20 mm: Reinraumklasse 6 nach ISO 14644-1.

Technische Daten

TypDFM-20-160-B-PPV-A-KF
Festo-Nummer559483
Hub160 mm
Kolben-Ø20 mm
Betriebsart der AntriebseinheitJoch
Dämpfungpneumatische Dämpfung beidseitig einstellbar
Einbaulagebeliebig
FührungKugelumlaufführung
Konstruktiver AufbauFührung
Positionserkennungfür Näherungsschalter
Betriebsdruck2 bis 10 bar
Funktionsweisedoppeltwirkend
BetriebsmediumDruckluft nach ISO 8573-1:2010 [7:4:4]
Hinweis zum BetriebsmediumGeölter Betrieb möglich (im weiteren Betrieb erforderlich)
Korrosionsbeständigkeitsklasse KBK0 - keine Korrosionsbeanspruchung
LABS-KonformitätVDMA24364-B1/B2-L
Reinraumtauglichkeit (ISO 14644-14)Klasse 6 nach ISO 14644-1
Umgebungstemperatur-5 bis 60 °C
Aufprallenergie in den Endlagen0,2 J
Theoretische Kraft bei 6 bar, Rücklauf158 N
Theoretische Kraft bei 6 bar, Vorlauf188 N
Alternativanschlüssesiehe Produktzeichnung
Pneumatischer AnschlussM5
Werkstoff-HinweisRoHS konform
Werkstoff DeckelAluminium-Knetlegierung
Werkstoff DichtungenNBR
Werkstoff GehäuseAluminium-Knetlegierung
Werkstoff Kolbenstangehochlegierter Stahl rostfrei
Gewicht2,1 kg
HerstellerFesto
Hersteller-Nr.DFM-20-160-B-PPV-A-KF
EAN4052568362775
Zolltarifnummer84123100
GPSR HerstellerdatenFesto Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com
ArtikelzustandNeu
Artikel-AuthentizitätOriginalprodukt
AusführungKugelumlaufführung
WerkstoffAluminium
GewindeM5
Kolben-Ø [mm]20
Hub [mm]160
DichtmaterialNBR
MediumDruckluft
Funktiondoppeltwirkend
BauartFührung
SerieDFM
Bohrung (mm)20
Betriebsdruck max [bar]10
Temperaturbereich-5-60 °C
Temperatur (max.)60
