Führungszylinder DFM-32-125-P-A-KF-F1A - Festo 8118898

Abbildungen beispielhaft, teils KI-bearbeitet. Maßgeblich sind die technischen Daten. KI-Hinweis

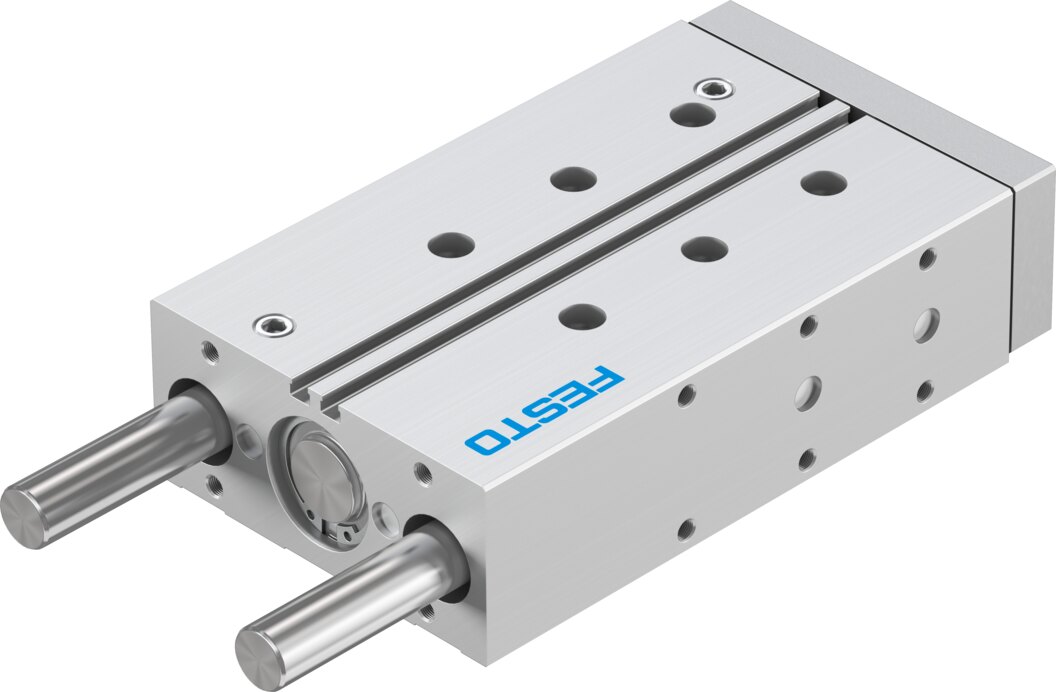

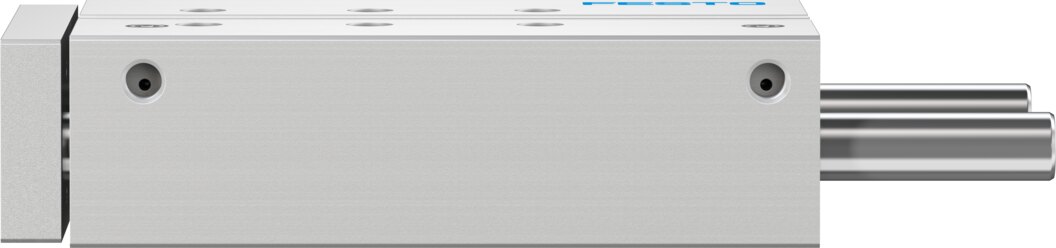

Führungszylinder mit Kugelumlaufführung Ø 32 mm Hub 125 mm DFM-32-125-P-A-KF-F1A - Festo 8118898

Name: Führungszylinder mit Kugelumlaufführung Ø 32 mm Hub 125 mm DFM-32-125-P-A-KF-F1A - Festo 8118898
Brand: Festo
SKU: FES-8118898
Price: 563.93 EUR
Availability: InStock

Festo ✓ Originalprodukt Neuware

Der Festo DFM-32-125-P-A-KF-F1A führt die Last über Führungsstangen mit Kugelumlaufführung und ein Joch, bei Kolben-Ø 32 mm und 125 mm Hub. Bei 6 bar liefert er theoretisch 482 N im Vorlauf und 415 N im Rücklauf. Querkräfte bis 1130 N und Momente Mx bis 44,09 Nm nimmt die Führung direkt auf.

Netto

563,93 €

zzgl. MwSt.

671,08 € inkl. 19 % MwSt., zzgl. Versand

Artikel FES-8118898

Hersteller-Nr. DFM-32-125-P-A-KF-F1A

Frage zum Artikel

Datenblatt (PDF)

Fachhändler seit 2009
Rechnungskauf für Stammkunden
Weltweiter Versand
Detailfragen mit dem Hersteller

Beschreibung

Der DFM-32-125-P-A-KF-F1A setzt bei 6 bar theoretisch 482 N in eine geführte Linearbewegung über 125 mm um, Kolben-Ø 32 mm.

Vorteile

Kugelumlaufführung: Führungsstangen in Kugelumlaufbuchsen, Querkraft Fy bis 1130 N
Kraft: 482 N Vorlauf und 415 N Rücklauf bei 6 bar (theoretisch)
Momente: Mx bis 44,09 Nm, My/Mz bis 40,13 Nm
Batteriefertigung: reduzierte Cu/Zn/Ni-Werte (F1a)
Kolbenstange: hochlegierter, rostfreier Stahl
Reinraum und LABS: Klasse 6 nach ISO 14644-1, LABS-konform nach VDMA24364-B1/B2-L

Einsatz

Den DFM-32-125-P-A-KF-F1A setzt man ein, wo leichter Lauf und genaue Führung beim Heben, Fügen oder Ausschieben zählen. Der DFM-32-125-P-A-KF-F1A arbeitet mit Druckluft nach ISO 8573-1:2010 [7:4:4] bei -5 bis 60 °C Umgebungstemperatur, die Einbaulage ist beliebig. Belegt sind für diese Ausführung mit 125 mm Hub: Reinraumklasse 6 nach ISO 14644-1 und reduzierte Cu/Zn/Ni-Werte für die Li-Ionen-Batteriefertigung (F1a).

Technische Daten

Typ	DFM-32-125-P-A-KF-F1A
Festo-Nummer	8118898
Lastschwerpunktabstand zur Jochplatte xs	50 mm
Hub	125 mm
Kolben-Ø	32 mm
Betriebsart der Antriebseinheit	Joch
Dämpfung	elastische Dämpfungsringe/-platten beidseitig
Einbaulage	beliebig
Führung	Kugelumlaufführung
Konstruktiver Aufbau	Führung
Positionserkennung	für Näherungsschalter
Varianten	ohne Kupfer, Zink oder Nickel als Hauptbestandteil (Ausnahmen: Nickel in Stählen, chemisch vernickelte Oberflächen, Leiterplatten, Leitungen, elektrische Steckverbinder, Spulen)
Betriebsdruck	1,5 bis 10 bar
Maximale Geschwindigkeit	0,8 m/s
Funktionsweise	doppeltwirkend
Betriebsmedium	Druckluft nach ISO 8573-1:2010 [7:4:4]
Hinweis zum Betriebsmedium	Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Korrosionsbeständigkeitsklasse KBK	0 - keine Korrosionsbeanspruchung
LABS-Konformität	VDMA24364-B1/B2-L
Eignung Li-Ionen-Batterieproduktion	Geeignet für Batterieproduktion mit reduzierten Cu/Zn/Ni Werten (F1a)
Reinraumtauglichkeit (ISO 14644-14)	Klasse 6 nach ISO 14644-1
Umgebungstemperatur	-5 bis 60 °C
Aufprallenergie in den Endlagen	0,4 J
Maximale Kraft Fy	1130 N
Maximale Kraft Fy statisch	1260 N
Maximale Kraft Fz	1130 N
Maximale Kraft Fz statisch	1260 N
Maximales Moment Mx	44,09 Nm
Maximales Moment Mx statisch	49,14 Nm
Maximales Moment My	40,13 Nm
Maximales Moment My statisch	44,73 Nm
Maximales Moment Mz	40,13 Nm
Maximales Moment Mz statisch	44,73 Nm
Maximal zulässiges Moment Mx (hubabhängig)	7,66 Nm
Maximale Nutzlast bei Abstand xs (hubabhängig)	161 N
Theoretische Kraft bei 6 bar, Rücklauf	415 N
Theoretische Kraft bei 6 bar, Vorlauf	482 N
Bewegte Masse	1418 g
Produktgewicht	3189 g
Schwerpunkt der bewegten Masse (hubabhängig)	80,9 mm
Alternativanschlüsse	siehe Produktzeichnung
Pneumatischer Anschluss	G1/8
Werkstoff-Hinweis	RoHS konform
Werkstoff Deckel	Aluminium-Knetlegierung
Werkstoff Dichtungen	NBR
Werkstoff Gehäuse	Aluminium-Knetlegierung
Werkstoff Kolbenstange	hochlegierter Stahl rostfrei
Gewicht	3,2 kg
Hersteller	Festo
Hersteller-Nr.	DFM-32-125-P-A-KF-F1A
EAN	4052568560492
Zolltarifnummer	84123100
GPSR Herstellerdaten	Festo Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com
Artikelzustand	Neu
Artikel-Authentizität	Originalprodukt
Ausführung	Kugelumlaufführung
Werkstoff	Aluminium
Gewinde	G 1/8
Kolben-Ø [mm]	32
Hub [mm]	125
Dichtmaterial	NBR
Medium	Druckluft
Funktion	doppeltwirkend
Bauart	Führung
Serie	DFM
Bohrung (mm)	32
Betriebsdruck max [bar]	10
Temperaturbereich	-5-60 °C
Temperatur (max.)	60
