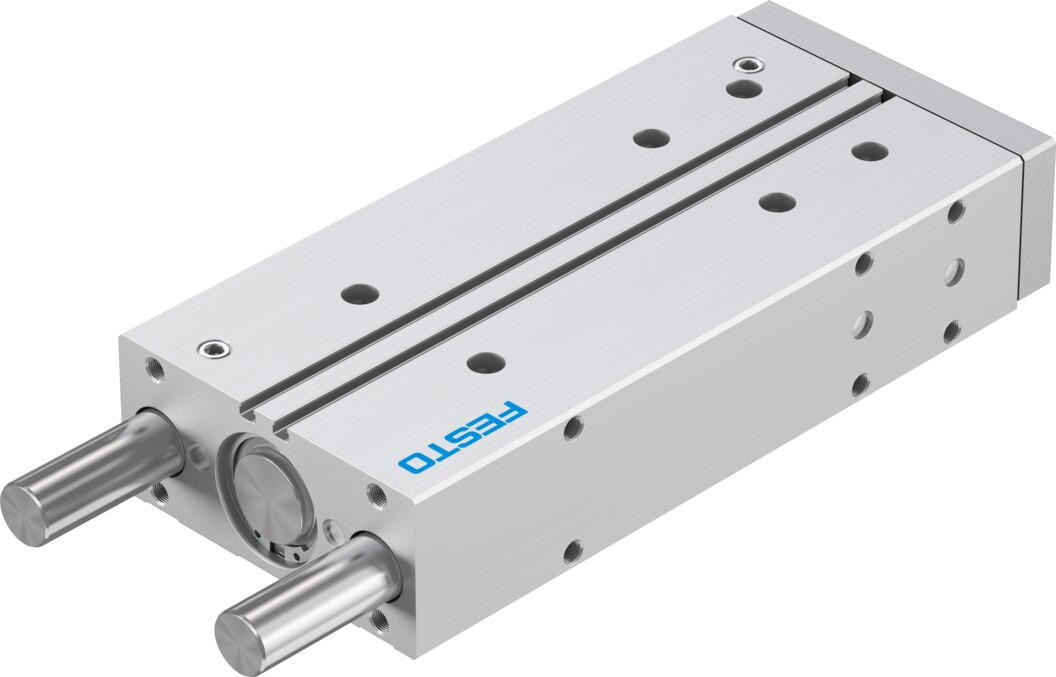

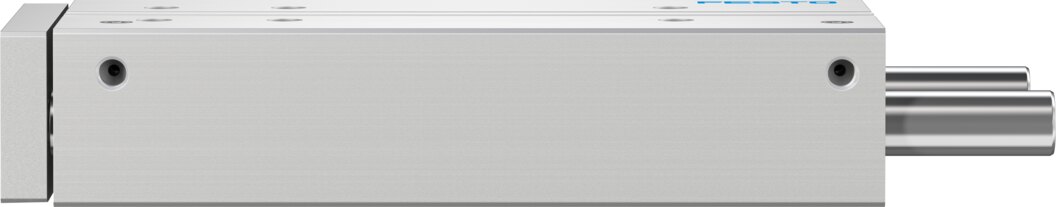

Führungszylinder mit Gleitführung Ø 40 mm Hub 200 mm DFM-40-200-P-A-GF-F1A - Festo 8118913

Kolben-Ø 40 mm, 200 mm Hub und 754 N Vorschubkraft bei 6 bar: der Führungszylinder DFM-40-200-P-A-GF-F1A bringt Antrieb und Führung als einbaufertige Einheit.

Vorteile

• Gleitführung: Führungsstangen in Gleitlagern, Querkraft Fy bis 1227 N
• Kraft: 754 N Vorlauf und 686 N Rücklauf bei 6 bar (theoretisch)
• Momente: Mx bis 53,97 Nm, My/Mz bis 47,84 Nm
• Batteriefertigung: reduzierte Cu/Zn/Ni-Werte (F1a)
• Geschwindigkeit: bis 0,8 m/s
• Dämpfung: elastische Dämpfungsringe beidseitig, Aufprallenergie bis 0,7 J

Einsatz

Der DFM-40-200-P-A-GF-F1A eignet sich für Hub-, Stopp- und Schiebeaufgaben in Fördertechnik und Vorrichtungsbau. Medium für den DFM-40-200-P-A-GF-F1A ist Druckluft nach ISO 8573-1:2010 [7:4:4], zulässig sind -20 bis 80 °C Umgebungstemperatur in beliebiger Einbaulage. Für Elektronik-, Feinwerk- oder Batteriefertigung zählt beim Kolben-Ø 40 mm: Reinraumklasse 6 nach ISO 14644-1 und reduzierte Cu/Zn/Ni-Werte für die Li-Ionen-Batteriefertigung (F1a).
