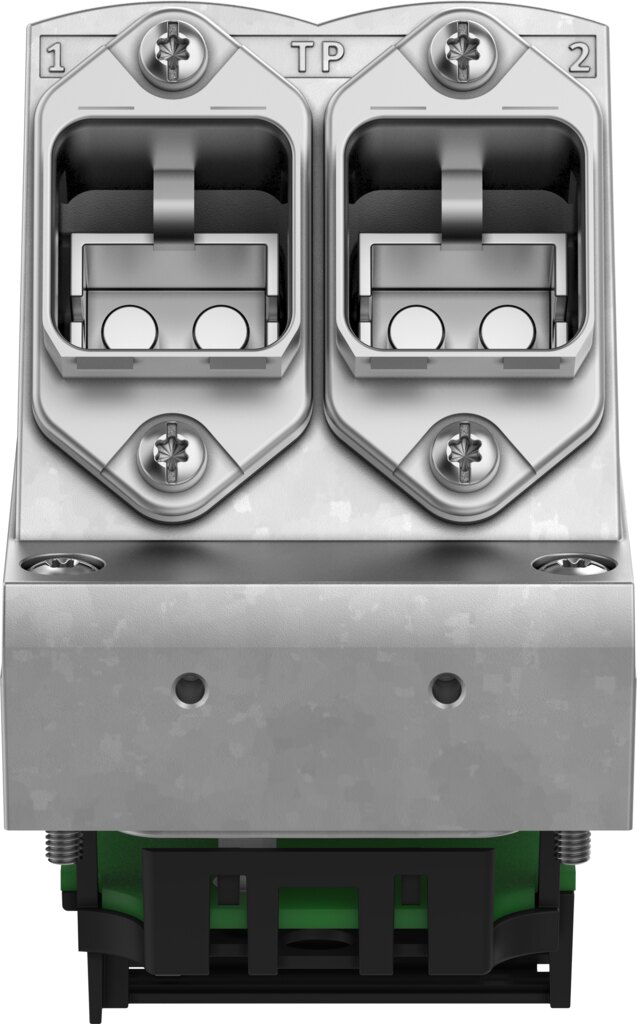

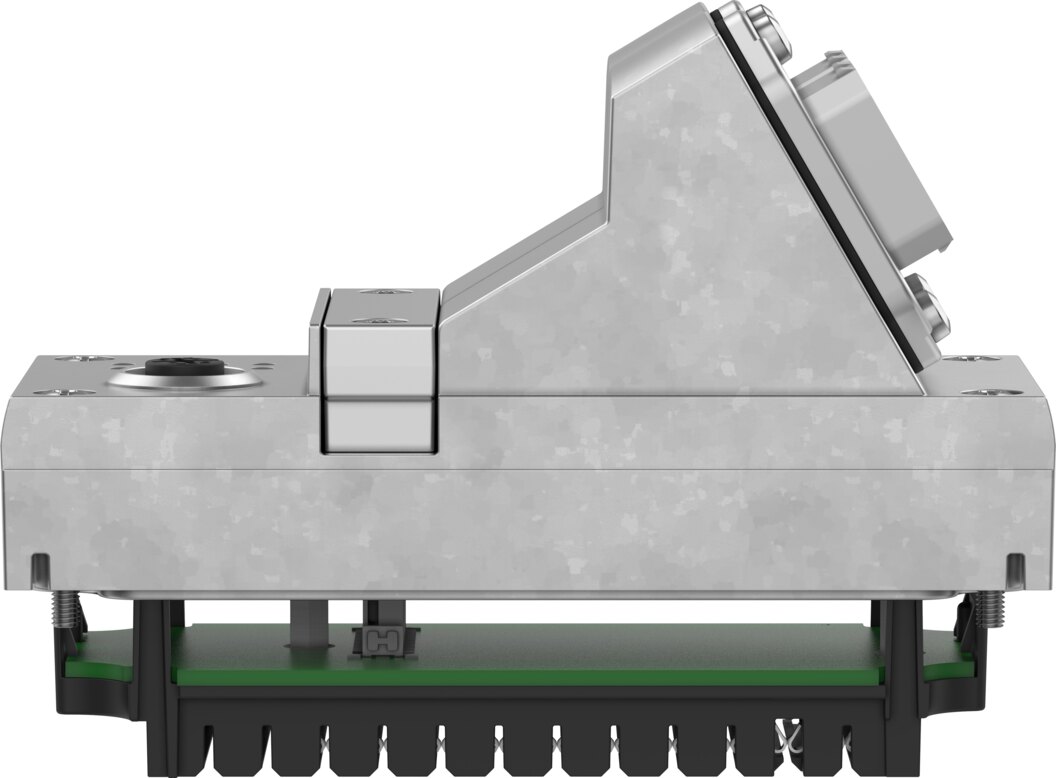

Bus-Interface für Terminal CPX, Protokoll PROFINET IRT, PROFINET RT, 24 V DC, IP65 CPX-M-FB45 - Festo 8110371

Festo ✓ Originalprodukt Neuware

Das Bus-Interface CPX-M-FB45 von Festo verbindet das Terminal CPX mit der übergeordneten Steuerung. Festo nennt Protokoll PROFINET IRT, PROFINET RT, Nennbetriebsspannung 24 V DC und Schutzart IP65/IP67. Dazu kommen Umgebungstemperatur -5 bis 50 °C und Abmessungen 50 mm x 107 mm x 80 mm (B x L x H).

Netto
1.259,84 €
zzgl. MwSt.
1.499,21 € inkl. 19 % MwSt., zzgl. Versand
Artikel FES-8110371
Hersteller-Nr. CPX-M-FB45
Frage zum Artikel
  • Fachhändler seit 2009
  • Rechnungskauf für Stammkunden
  • Weltweiter Versand
  • Detailfragen mit dem Hersteller

Beschreibung

Das Bus-Interface CPX-M-FB45 verbindet das Terminal CPX mit der übergeordneten Steuerung. Für die Projektierung zählen Protokoll PROFINET IRT, PROFINET RT und Nennbetriebsspannung 24 V DC.

Vorteile

  • Feldbusanbindung über PROFINET IRT, PROFINET RT
  • Nennbetriebsspannung 24 V DC
  • Schutzart IP65/IP67 für die Montage direkt an der Maschine
  • Einsetzbar bei Umgebungstemperaturen von -5 bis 50 °C
  • Abmessungen 50 mm x 107 mm x 80 mm (B x L x H)
  • Korrosionsbeständigkeitsklasse KBK 0 (keine Korrosionsbeanspruchung)

Einsatz

Eingesetzt wird CPX-M-FB45 beim Projektieren, Erweitern und Instandhalten von Anlagen mit dem Terminal CPX.

Technische Daten

TypCPX-M-FB45
Festo-Teilenummer8110371
ProtokollPROFINET IRT, PROFINET RT
Abmessungen B x L x H50 mm x 107 mm x 80 mm
Produktgewicht280 g
Umgebungstemperatur-5 bis 50 °C
Lagertemperatur-20 bis 70 °C
SchutzartIP65, IP67
Korrosionsbeständigkeitsklasse KBK0 - keine Korrosionsbeanspruchung
LABS-KonformitätVDMA24364-B2-L
ZulassungRCM Mark
Werkstoff-HinweisRoHS konform
Werkstoff GehäuseAluminium-Druckguss

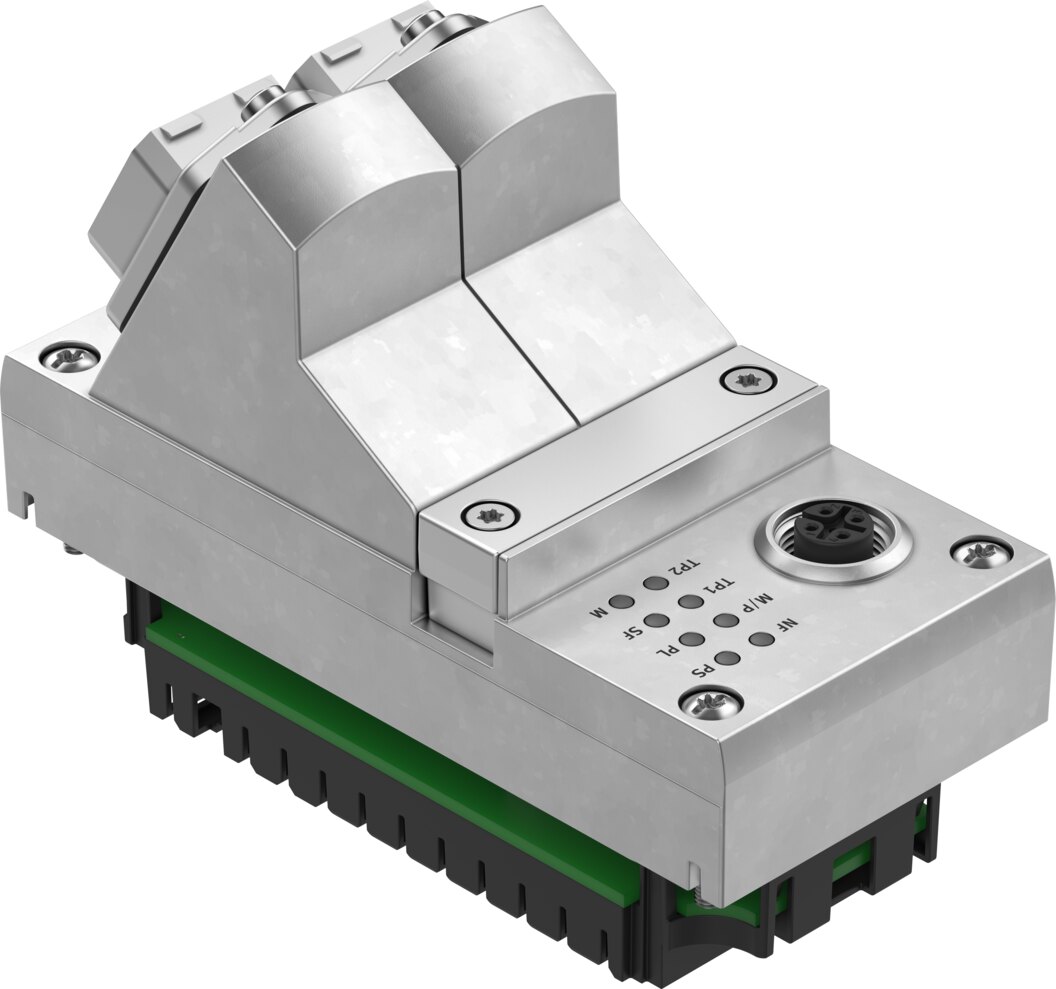

LED-Anzeige produktspezifischM: Modify, Parametrierung, PL: Lastversorgung, PS: Elektronikversorgung, Sensorversorgung, SF: Systemfehler
LED-Anzeige busspezifischM/P: Maintenance/PROFIenergy, NF: Netzwerkfehler, TP1: Netzwerk aktiv Port 1, TP2: Netzwerk aktiv Port 2
Gerätespezifische DiagnoseKanal- und modulorientierte Diagnose, Unterspannung Module, Diagnose-Speicher
BedienelementeDIL-Schalter
Feldbus-Schnittstelle2x Dose SCRJ Push-pull, AIDA
Maximale Adressvolumen Eingänge64 byte
Maximale Adressvolumen Ausgänge64 byte
ParametrierungDiagnoseverhalten, Failsafe-Reaktion, Forcen von Kanälen, Signal-Setup, Systemparameter
Baudrate100 Mbit/s
Konfigurations-UnterstützungGSDML-Datei
Zusätzliche FunktionenKanalbezogene Diagnose über Feldbus, LLDP, MQTT, MRP, MRPD, PROFIenergy, PROFIsafe, S2 Systemredundanz, Start-up Parametrierung in Klartext über Feldbus, Systemstatus über Prozessdaten abbildbar, Zusätzliche Diagnose-Schnittstelle für Bediengeräte
Betriebsspannungsbereich DC18 bis 30 V
Nennbetriebsspannung DC24 V
Eigenstromaufnahme bei NennbetriebsspannungTyp. 145 mA
Gewicht0,28 kg
HerstellerFesto
Hersteller-Nr.CPX-M-FB45
EAN4052568560898
Zolltarifnummer85176200
GPSR HerstellerdatenFesto Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com
ArtikelzustandNeu
Artikel-AuthentizitätOriginalprodukt
GehäusewerkstoffAluminium-Druckguss
Betriebsspannung24 V DC
Temperatur (max.)50
