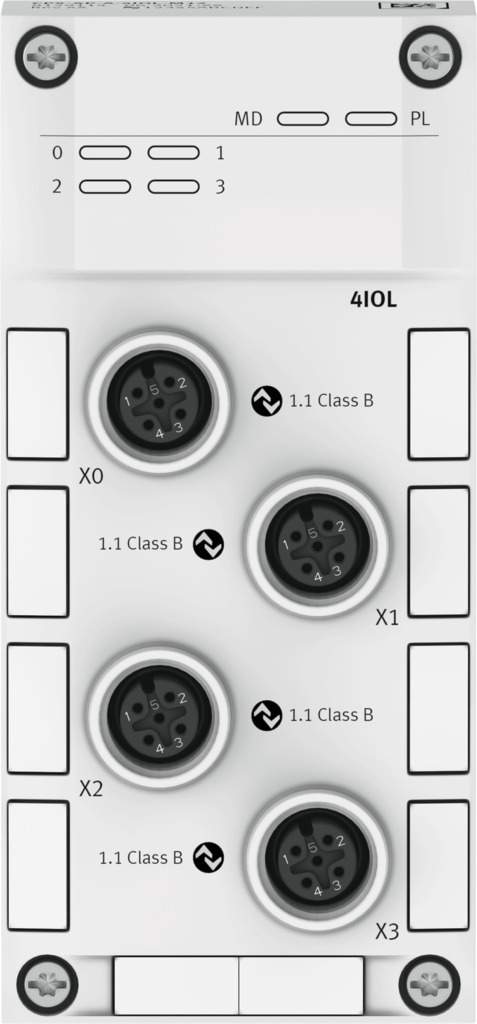

IO-Link-Master für CPX-AP-A, Protokoll IO-Link, 4 IO-Link-Ports, 24 V DC CPX-AP-A-4IOL-M12 - Festo 8129114

Festo ✓ Originalprodukt Neuware

Der IO-Link-Master CPX-AP-A-4IOL-M12 verbindet IO-Link-Geräte mit dem System CPX-AP-A. Das Datenblatt nennt Protokoll IO-Link, 4 IO-Link-Ports und Nennbetriebsspannung 24 V DC. Ferner Netzausfallüberbrückung 10 ms und Verpolungsschutz.

Netto
244,22 €
zzgl. MwSt.
290,62 € inkl. 19 % MwSt., zzgl. Versand
Artikel FES-8129114
Hersteller-Nr. CPX-AP-A-4IOL-M12
Frage zum Artikel
  • Fachhändler seit 2009
  • Rechnungskauf für Stammkunden
  • Weltweiter Versand
  • Detailfragen mit dem Hersteller

Beschreibung

Der IO-Link-Master CPX-AP-A-4IOL-M12 verbindet IO-Link-Geräte mit dem System CPX-AP-A. Im Vordergrund stehen Protokoll IO-Link und 4 IO-Link-Ports.

Vorteile

  • Feldbusanbindung über IO-Link
  • 4 IO-Link-Ports für Sensoren und Aktoren
  • Nennbetriebsspannung 24 V DC
  • Netzausfallüberbrückung 10 ms
  • Verpolungsschutz integriert
  • Interne Zykluszeit < 1 ms

Einsatz

Eingesetzt wird CPX-AP-A-4IOL-M12 beim Projektieren, Erweitern und Instandhalten von Anlagen mit dem System CPX-AP-A.

Technische Daten

TypCPX-AP-A-4IOL-M12
Festo-Teilenummer8129114
ProtokollIO-Link
Abmessungen B x L x H50,1 mm x 107,3 mm x 57,5 mm
Rastermaß50,1 mm
Befestigungsartfestgeschraubt
Produktgewicht90 g
Einbaulagebeliebig
Umgebungstemperatur-20 bis 50 °C
Hinweis zur UmgebungstemperaturUmgebungstemperatur-Derating nach IEC 61131-2:2017 beachten
Lagertemperatur-20 bis 70 °C
Relative Luftfeuchtigkeit5 - 95 %, nicht kondensierend
Nenneinsatzhöhe≤ 2000 m ASL (> 79,5 kPa)
Max. Aufstellhöhe3500 m
Hinweis zur max. AufstellhöheUmgebungstemperatur-Derating nach IEC 61131-2:2017 beachten
Korrosionsbeständigkeitsklasse KBK1 - niedrige Korrosionsbeanspruchung
SchwingfestigkeitTransporteinsatzprüfung mit Schärfegrad 2 nach FN 942017-4 und EN 60068-2-6
Hinweis zur SchwingfestigkeitTransporteinsatzprüfung mit Schärfegrad 1 nach FN 942017-4 und EN 60068-2-6
SchockfestigkeitSchockprüfung mit Schärfegrad 2 nach FN 942017-5 und EN 60068-2-27
Hinweis zur Schockfestigkeit30 g/11 ms nach EN 60068-2-27, SG1 auf Hutschiene, SG2 auf Direktmontage, Schockprüfung mit Schärfegrad 1 nach FN 942017-5 und EN 60068-2-27
SchutzklasseIII
Verschmutzungsgrad2
ÜberspannungskategorieII
Max. Leitungslänge20 m bei IO-Link Betrieb
LABS-KonformitätVDMA24364-B2-L
Brandprüfung WerkstoffUL94 V-0 (Gehäuse)
Werkstoff-HinweisRoHS konform, halogenfrei, phosphorsäureesterfrei
Werkstoff DeckelPBT-verstärkt
Werkstoff SchraubenStahl, vernickelt
Werkstoff O-RingFPM
Diagnose per LEDDiagnose pro Kanal, Diagnose pro Modul, Spannungsversorgung Last, Status pro Kanal, Status pro Modul
Diagnose per interner KommunikationIO-Link Ereignis, Sensorversorgung Kurzschluss/Überlast, Überspannung Elektronik/Sensoren, Überspannung Last, Unterspannung Elektronik/Sensoren, Unterspannung Last
Maximale Adressvolumen Eingänge33 byte
Maximale Adressvolumen Ausgänge33 byte
ModulparameterKonfiguration Spannungsüberwachung Lastversorgung PL
KanalparameterAktivierung Diagnose bei IO-Link Device Lost, Port Modus, Soll-DeviceID, Soll-VendorID, Soll-Zykluszeit
Interne Zykluszeit< 1 ms
Konfigurations-UnterstützungIODD-Datei
Kommunikations-Schnittstelle, ProtokollAP
Hinweis zur BetriebsspannungSELV/PELV Netzteile erforderlich, Spannungsabfall beachten
Hinweis zur Nennbetriebsspannung DCProtected Extra-Low-Voltage nach IEC 60204-1
Nennbetriebsspannung DC Last24 V
Zulässige Spannungsschwankungen Last± 25 %
Nennbetriebsspannung DC Elektronik/Sensoren24 V
Zulässige Spannungsschwankungen Elektronik/Sensoren± 25 %
Eigenstromaufnahme bei Nennbetriebsspannung Elektronik/Sensorentypisch 40 mA
Eigenstromaufnahme bei Nennbetriebsspannung Lasttypisch 4 mA
Netzausfallüberbrückung10 ms
Potentialtrennung zwischen den Versorgungsspannungen Elektronik/Sensorik und Last/Ventileja
Verpolungsschutzja
Absicherung Eingänge (Kurzschluss)interne elektronische Sicherung pro Modul
Max. Summenstrom Eingänge pro Modul2 A
Verhalten nach Überlastende der AusgängeKeine automatische Wiederkehr
Max. Summenstrom Ausgänge pro Modul4 A
Potenzialtrennung Ausgänge Kanal - interne Kommunikationja
Max. Stromversorgung pro Kanal2,1 A (50 W Lampenlast), pro Kanalpaar
Elektrischer Anschluss IO-Link, Anschlussart4x Dose
Elektrischer Anschluss IO-Link, AnschlusstechnikM12x1, A-codiert nach EN 61076-2-101
Elektrischer Anschluss IO-Link, Anzahl Pole/Adern5
IO-Link, KommunikationC/Q LED grün
IO-Link, Anzahl Ports4
IO-Link, Port classB
IO-Link, ProtokollversionMaster V 1.1
IO-Link, Communication modeDI, COM1. COM2. COM3., über Software konfigurierbar
IO-Link, Prozessdatenbreite OUTparametrierbar 8 - 128 Byte
IO-Link, Prozessdatenbreite INparametrierbar 12 - 132 Byte
IO-Link, minimale Zykluszeitabhängig von minimal unterstützter Zykluszeit des angeschlossenen IO-Link-Devices
Gewicht0,1 kg
HerstellerFesto
Hersteller-Nr.CPX-AP-A-4IOL-M12
EAN4052568611620
Zolltarifnummer85389099
GPSR HerstellerdatenFesto Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com
ArtikelzustandNeu
Artikel-AuthentizitätOriginalprodukt
Betriebsspannung24 V DC
Temperaturbereich-20-50 °C
Temperatur (max.)50
