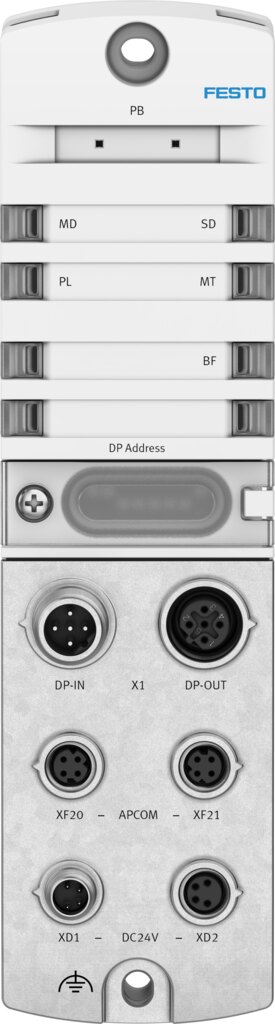

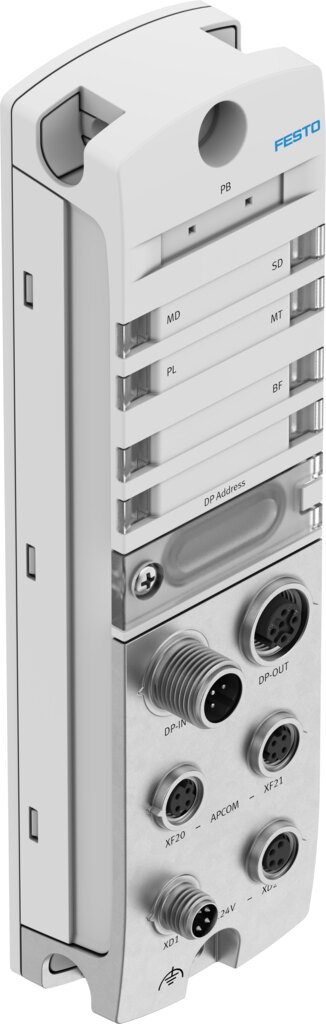

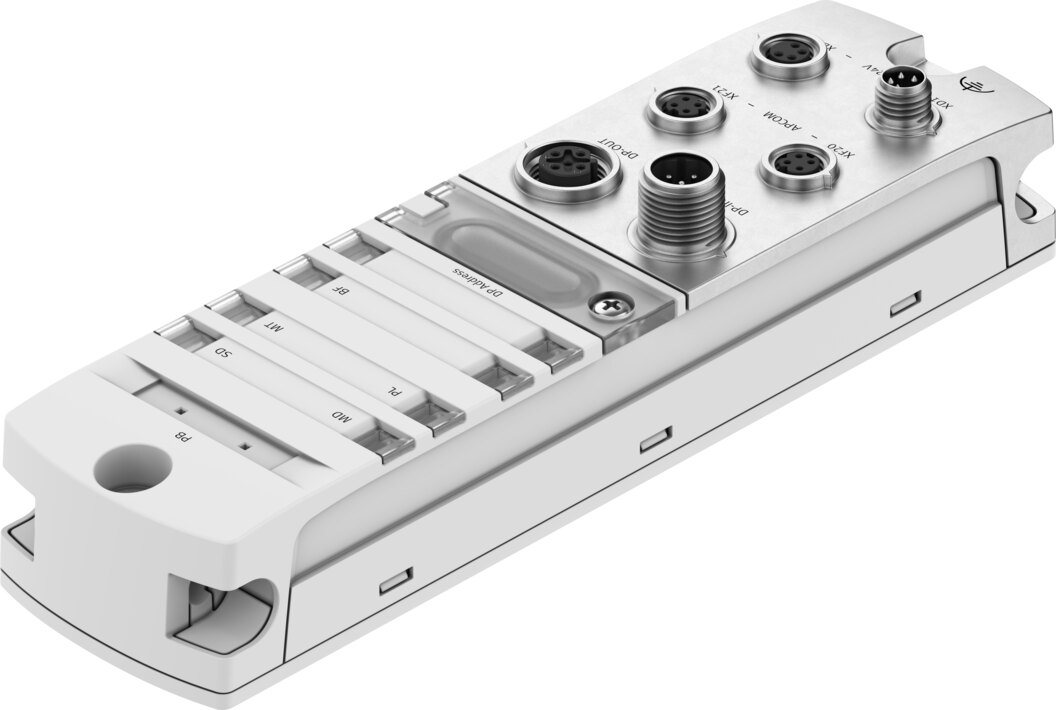

PROFIBUS-Interface für CPX-AP-I, Protokoll PROFIBUS DP-V1, 24 V DC, IP65 CPX-AP-I-PB-M12 - Festo 8086608

Festo ✓ Originalprodukt Neuware

Das PROFIBUS-Interface CPX-AP-I-PB-M12 verbindet das System CPX-AP-I mit der übergeordneten Steuerung. Das Datenblatt nennt Protokoll PROFIBUS DP-V1, Nennbetriebsspannung 24 V DC und Netzausfallüberbrückung 10 ms.

Netto
454,42 €
zzgl. MwSt.
540,76 € inkl. 19 % MwSt., zzgl. Versand
Artikel FES-8086608
Hersteller-Nr. CPX-AP-I-PB-M12
Frage zum Artikel
  • Fachhändler seit 2009
  • Rechnungskauf für Stammkunden
  • Weltweiter Versand
  • Detailfragen mit dem Hersteller

Beschreibung

Das PROFIBUS-Interface CPX-AP-I-PB-M12 verbindet das System CPX-AP-I mit der übergeordneten Steuerung. Entscheidend für die Auswahl sind Protokoll PROFIBUS DP-V1 und Nennbetriebsspannung 24 V DC.

Vorteile

  • Feldbusanbindung über PROFIBUS DP-V1
  • Nennbetriebsspannung 24 V DC
  • Netzausfallüberbrückung 10 ms
  • Verpolungsschutz integriert
  • Übertragungsrate 500 kbit/s, 6 Mbit/s, 9,6 kbit/s, 93,75 kbit/s
  • Schutzart IP65/IP67 für die Montage direkt an der Maschine

Einsatz

Eingesetzt wird CPX-AP-I-PB-M12 beim Projektieren, Erweitern und Instandhalten von Anlagen mit dem System CPX-AP-I.

Technische Daten

TypCPX-AP-I-PB-M12
Festo-Teilenummer8086608
Abmessungen B x L x H45 mm x 170 mm x 35 mm
Befestigungsartauf Hutschiene mit Zubehör, mit Durchgangsbohrung
Max. Anzahl Module56
Produktgewicht186 g
Umgebungstemperatur-20 bis 60 °C
Lagertemperatur-40 bis 70 °C
Relative Luftfeuchtigkeit5 - 95 %, nicht kondensierend
SchutzartIP65, IP67
Hinweis zur Schutzartungenutzte Anschlüsse verschlossen
Korrosionsbeständigkeitsklasse KBK1 - niedrige Korrosionsbeanspruchung
Max. Leitungslänge50 m Systemkommunikation
LABS-KonformitätVDMA24364-B2-L
Reinraumtauglichkeit, gemessen nach ISO 14644-14Statisch installiertes Element, keine sinnvolle Bewertung möglich nach ISO 14644-1
CE-Zeichen (siehe Konformitätserklärung)nach EU-EMV-Richtlinie
UKCA-Zeichen (siehe Konformitätserklärung)nach UK Vorschriften für EMV
KC-ZeichenKC-EMV
ZulassungRCM Mark, c UL us - Listed (OL)
Zertifikat ausstellende StelleUL E239998
Werkstoff-HinweisRoHS konform
Werkstoff GehäusePC, Zink-Druckguss, vernickelt
Werkstoff O-RingFPM
Diagnose per LEDDiagnose pro Modul, Spannungsversorgung Elektronik/Sensoren, Spannungsversorgung Last, Systemdiagnose, Wartung erforderlich
Diagnose per BusÜberspannung Elektronik/Sensoren, Überspannung Last, Unterspannung Elektronik/Sensoren, Unterspannung Last
Hinweis Feldbus-SchnittstelleAbschlusswiderstand an Dose möglich
Feldbus-Schnittstelle, ArtPROFIBUS
Feldbus-Schnittstelle, ProtokollPROFIBUS DP-V1
Feldbus-Schnittstelle, FunktionBusanschluss kommend
Feldbus-Schnittstelle, AnschlussartStecker
Feldbus-Schnittstelle, AnschlusstechnikM12x1, B-codiert nach EN 61076-2-101
Feldbus-Schnittstelle, Anzahl Pole/Adern5
Feldbus-Schnittstelle, Galvanische Trennungja
Feldbus-Schnittstelle, Übertragungsrate500 kbit/s, 6 Mbit/s, 9,6 kbit/s, 93,75 kbit/s
Feldbus-Schnittstelle 2, ArtPROFIBUS
Feldbus-Schnittstelle 2, ProtokollPROFIBUS DP-V1
Feldbus-Schnittstelle 2, FunktionBusanschluss weiterführend
Feldbus-Schnittstelle 2, AnschlussartDose
Feldbus-Schnittstelle 2, AnschlusstechnikM12x1, B-codiert nach EN 61076-2-101
Feldbus-Schnittstelle 2, Anzahl Pole/Adern5
Feldbus-Schnittstelle 2, Galvanische Trennungja
Feldbus-Schnittstelle 2, Übertragungsrate1,5 Mbit/s, 12 Mbit/s, 187,5 kbit/s, 19,2 kbit/s, 3 Mbit/s, 500 kbit/s, 6 Mbit/s, 9,6 kbit/s, 93,75 kbit/s
Maximale Adressvolumen Eingänge244 byte
Maximale Adressvolumen Ausgänge244 byte
Konfigurations-UnterstützungGSD-Datei
Kommunikations-Schnittstelle, FunktionSystemkommunikation XF20 OUT / XF21 OUT
Kommunikations-Schnittstelle, Anschlussart2x Dose
Kommunikations-Schnittstelle, AnschlusstechnikM8x1, D-codiert nach EN 61076-2-114
Kommunikations-Schnittstelle, Anzahl Pole/Adern4
Kommunikations-Schnittstelle, ProtokollAP
Kommunikations-Schnittstelle, Schirmungja
Spannungsversorgung, FunktionElektronik/Sensoren und Last kommend
Spannungsversorgung, AnschlussartStecker
Spannungsversorgung, AnschlusstechnikM8x1, A-codiert nach EN 61076-2-104
Spannungsversorgung, Anzahl Pole/Adern4
Spannungsweiterleitung, FunktionElektronik/Sensoren und Last gehend
Spannungsweiterleitung, AnschlussartDose
Spannungsweiterleitung, AnschlusstechnikM8x1, A-codiert nach EN 61076-2-104
Spannungsweiterleitung, Anzahl Pole/Adern4
Hinweis zur BetriebsspannungSELV/PELV Netzteile erforderlich, Spannungsabfall beachten
Nennbetriebsspannung DC Last24 V
Zulässige Spannungsschwankungen Last± 25 %
Nennbetriebsspannung DC Elektronik/Sensoren24 V
Zulässige Spannungsschwankungen Elektronik/Sensoren± 25 %
Max. Stromversorgung2 x 4 A (externe Sicherung erforderlich)
Eigenstromaufnahme bei Nennbetriebsspannung Elektronik/Sensorentypisch 80 mA
Eigenstromaufnahme bei Nennbetriebsspannung Lasttypisch 5 mA
Netzausfallüberbrückung10 ms
Verpolungsschutzja
Gewicht0,21 kg
HerstellerFesto
Hersteller-Nr.CPX-AP-I-PB-M12
EAN4052568550752
Zolltarifnummer85176200
GPSR HerstellerdatenFesto Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com
ArtikelzustandNeu
Artikel-AuthentizitätOriginalprodukt
Betriebsspannung24 V DC
Temperaturbereich-20-60 °C
Temperatur (max.)60
