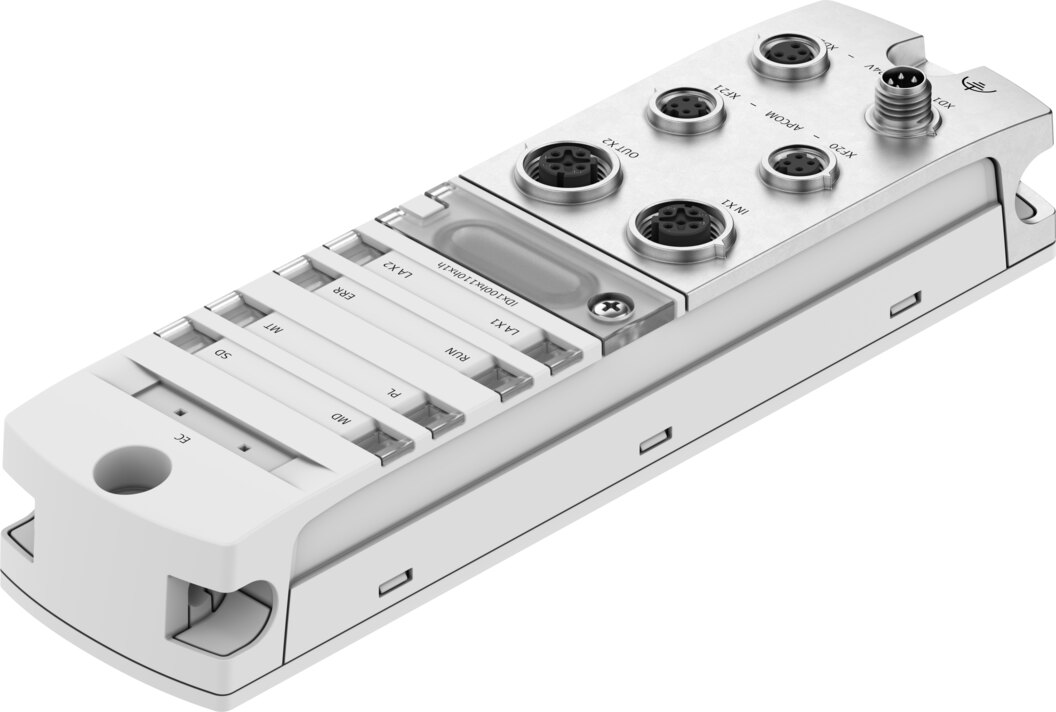

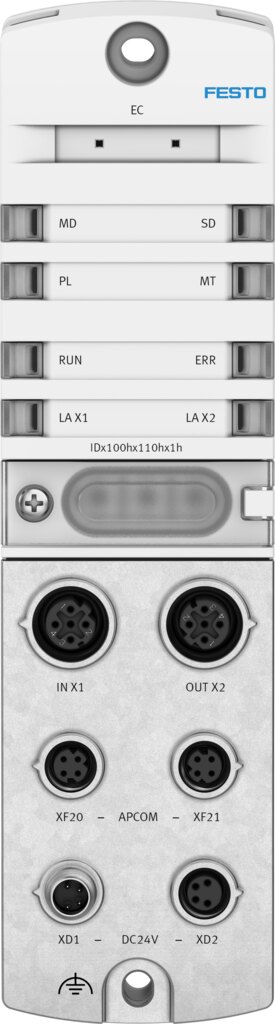

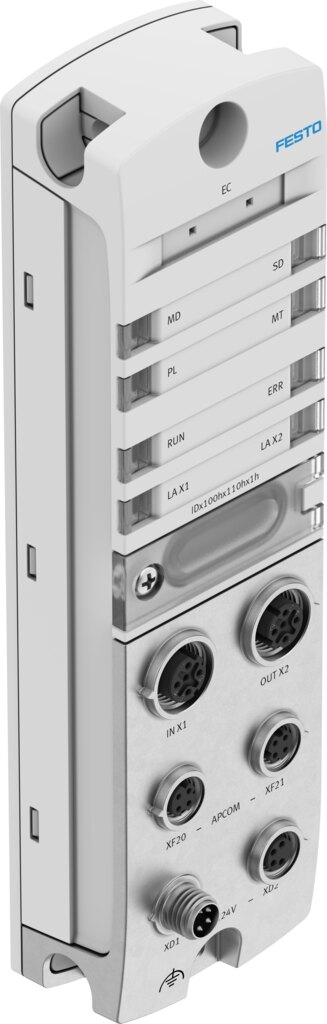

EtherCAT-Interface für CPX-AP-I, Protokoll EtherCAT, 24 V DC, IP65 CPX-AP-I-EC-M12 - Festo 8086609

Festo ✓ Originalprodukt Neuware

Das EtherCAT-Interface CPX-AP-I-EC-M12 von Festo verbindet das System CPX-AP-I mit der übergeordneten Steuerung. Das Datenblatt nennt Protokoll EtherCAT, Nennbetriebsspannung 24 V DC und Netzausfallüberbrückung 10 ms. Ferner Verpolungsschutz und Übertragungsrate 100 Mbit/s.

Netto
454,42 €
zzgl. MwSt.
540,76 € inkl. 19 % MwSt., zzgl. Versand
Artikel FES-8086609
Hersteller-Nr. CPX-AP-I-EC-M12
Frage zum Artikel
  • Fachhändler seit 2009
  • Rechnungskauf für Stammkunden
  • Weltweiter Versand
  • Detailfragen mit dem Hersteller

Beschreibung

Das EtherCAT-Interface CPX-AP-I-EC-M12 verbindet das System CPX-AP-I mit der übergeordneten Steuerung. Im Vordergrund stehen Protokoll EtherCAT und Nennbetriebsspannung 24 V DC.

Vorteile

  • Feldbusanbindung über EtherCAT
  • Nennbetriebsspannung 24 V DC
  • Netzausfallüberbrückung 10 ms
  • Verpolungsschutz integriert
  • Übertragungsrate 100 Mbit/s
  • Schutzart IP65/IP67 für die Montage direkt an der Maschine

Einsatz

Eingesetzt wird CPX-AP-I-EC-M12 beim Projektieren, Erweitern und Instandhalten von Anlagen mit dem System CPX-AP-I.

Technische Daten

TypCPX-AP-I-EC-M12
Festo-Teilenummer8086609
Abmessungen B x L x H45 mm x 170 mm x 35 mm
Befestigungsartauf Hutschiene mit Zubehör, mit Durchgangsbohrung
Max. Anzahl Module80
Produktgewicht186 g
Umgebungstemperatur-20 bis 60 °C
Lagertemperatur-40 bis 70 °C
Relative Luftfeuchtigkeit5 - 95 %, nicht kondensierend
SchutzartIP65, IP67
Hinweis zur Schutzartungenutzte Anschlüsse verschlossen
Korrosionsbeständigkeitsklasse KBK1 - niedrige Korrosionsbeanspruchung
Max. Leitungslänge50 m Systemkommunikation
Hinweis zur max. LeitungslängeSpannungsversorgung gemäß Nennspannung
LABS-KonformitätVDMA24364-B2-L
Reinraumtauglichkeit, gemessen nach ISO 14644-14Statisch installiertes Element, keine sinnvolle Bewertung möglich nach ISO 14644-1
CE-Zeichen (siehe Konformitätserklärung)nach EU-EMV-Richtlinie
UKCA-Zeichen (siehe Konformitätserklärung)nach UK Vorschriften für EMV
KC-ZeichenKC-EMV
ZulassungRCM Mark, c UL us - Listed (OL)
Zertifikat ausstellende StelleUL E239998
Werkstoff-HinweisRoHS konform
Werkstoff GehäusePC, Zink-Druckguss, vernickelt
Werkstoff O-RingFPM
Diagnose per LEDDiagnose pro Modul, EtherCAT RUN, Spannungsversorgung Elektronik/Sensoren, Spannungsversorgung Last, Systemdiagnose, Wartung erforderlich
Diagnose per BusÜberspannung Elektronik/Sensoren, Überspannung Last, Unterspannung Elektronik/Sensoren, Unterspannung Last
Diagnose per interner KommunikationFehler Modul, Kurzschluss/Überlast Ausgang, Sensorversorgung Kurzschluss/Überlast, Unterspannung Lastversorgung
Feldbus-Schnittstelle, ArtEthernet
Feldbus-Schnittstelle, ProtokollEtherCAT
Feldbus-Schnittstelle, FunktionBusanschluss kommend/weiterführend
Feldbus-Schnittstelle, Anschlussart2x Dose
Feldbus-Schnittstelle, AnschlusstechnikM12x1, D-codiert nach EN 61076-2-101
Feldbus-Schnittstelle, Anzahl Pole/Adern4
Feldbus-Schnittstelle, Galvanische Trennungja
Feldbus-Schnittstelle, Übertragungsrate100 Mbit/s
Maximale Adressvolumen Eingänge2048 byte
Maximale Adressvolumen Ausgänge2048 byte
Konfigurations-UnterstützungESI-Datei
Kommunikations-Schnittstelle, FunktionSystemkommunikation XF20 OUT / XF21 OUT
Kommunikations-Schnittstelle, Anschlussart2x Dose
Kommunikations-Schnittstelle, AnschlusstechnikM8x1, D-codiert nach EN 61076-2-114
Kommunikations-Schnittstelle, Anzahl Pole/Adern4
Kommunikations-Schnittstelle, ProtokollAP
Kommunikations-Schnittstelle, Schirmungja
Spannungsversorgung, FunktionElektronik/Sensoren und Last kommend
Spannungsversorgung, AnschlussartStecker
Spannungsversorgung, AnschlusstechnikM8x1, A-codiert nach EN 61076-2-104
Spannungsversorgung, Anzahl Pole/Adern4
Spannungsweiterleitung, FunktionElektronik/Sensoren und Last gehend
Spannungsweiterleitung, AnschlussartDose
Spannungsweiterleitung, AnschlusstechnikM8x1, A-codiert nach EN 61076-2-104
Spannungsweiterleitung, Anzahl Pole/Adern4
Hinweis zur BetriebsspannungSELV/PELV Netzteile erforderlich, Spannungsabfall beachten
Nennbetriebsspannung DC Last24 V
Zulässige Spannungsschwankungen Last± 25 %
Nennbetriebsspannung DC Elektronik/Sensoren24 V
Zulässige Spannungsschwankungen Elektronik/Sensoren± 25 %
Max. Stromversorgung2 x 4 A (externe Sicherung erforderlich)
Eigenstromaufnahme bei Nennbetriebsspannung Elektronik/Sensorentypisch 90 mA
Eigenstromaufnahme bei Nennbetriebsspannung Lasttypisch 5 mA
Netzausfallüberbrückung10 ms
Verpolungsschutzja
Gewicht0,21 kg
HerstellerFesto
Hersteller-Nr.CPX-AP-I-EC-M12
EAN4052568456603
Zolltarifnummer85176200
GPSR HerstellerdatenFesto Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com
ArtikelzustandNeu
Artikel-AuthentizitätOriginalprodukt
Betriebsspannung24 V DC
Temperaturbereich-20-60 °C
Temperatur (max.)60
