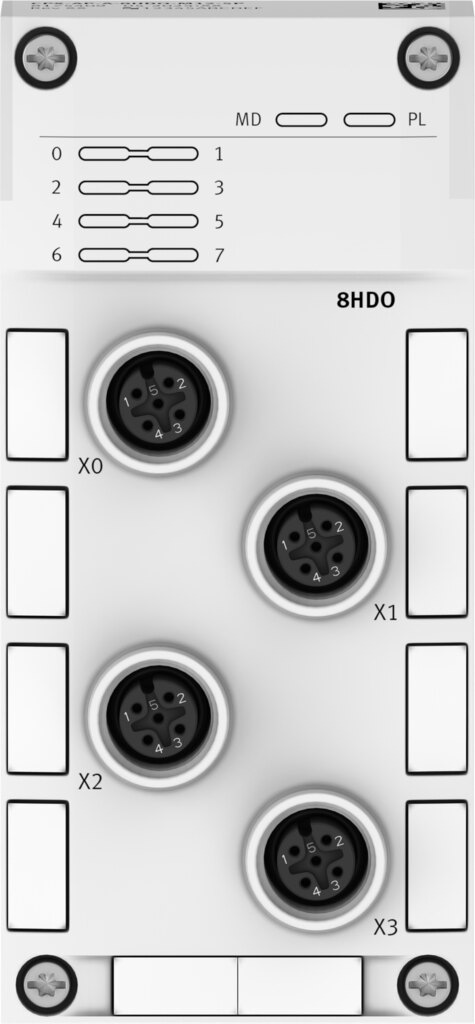

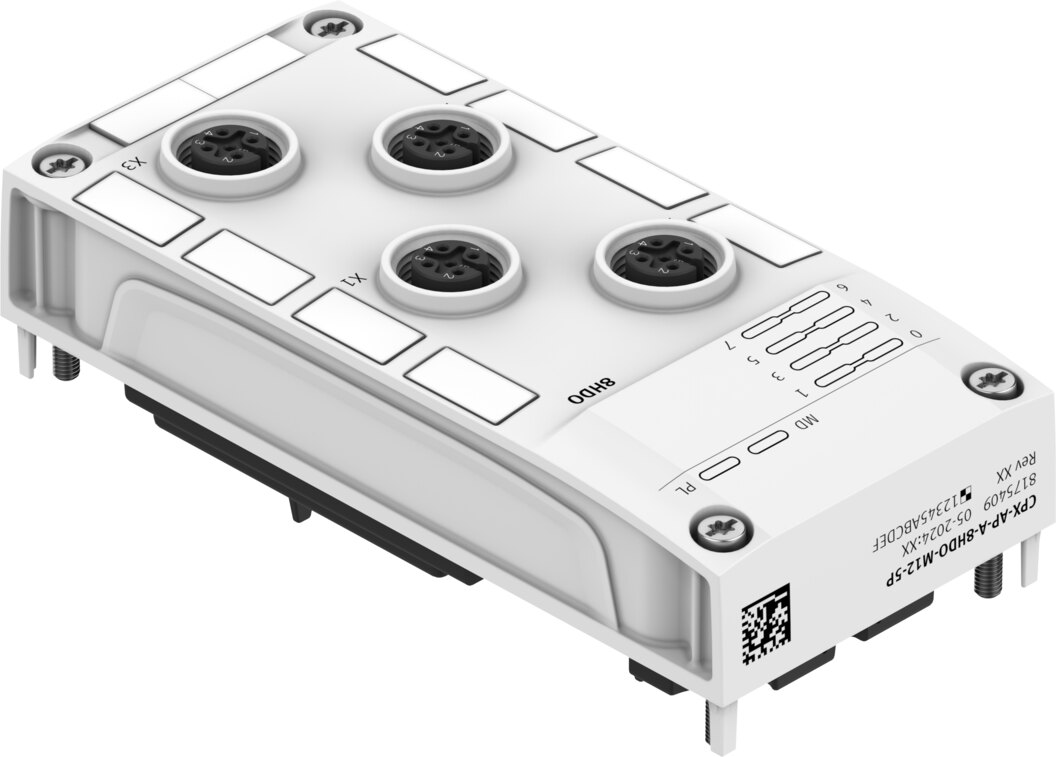

Digitales Ausgangsmodul CPX-AP-A-8HDO-M12-5P - Festo 8175409
Netto
zzgl. MwSt.
198,78 € inkl. 19 % MwSt., zzgl. Versand
167,04 €
Artikel
FES-8175409
Hersteller-Nr.
CPX-AP-A-8HDO-M12-5P
- Fachhändler seit 2009
- Rechnungskauf für Stammkunden
- Weltweiter Versand
- Detailfragen mit dem Hersteller
Technische Daten
| Abmessungen B x L x H | 50,1 mm x 107,3 mm x 57,5 mm |
|---|---|
| Rastermaß | 50,1 mm |
| Befestigungsart | festgeschraubt |
| Produktgewicht | 93 g |
| Einbaulage | beliebig |
| Umgebungstemperatur | -20 ... 50 °C |
| Hinweis zur Umgebungstemperatur | Umgebungstemperatur-Derating nach IEC 61131-2:2017 beachten |
| Lagertemperatur | -20 ... 70 °C |
| Relative Luftfeuchtigkeit | 5 - 95 %, nicht kondensierend |
| Nenneinsatzhöhe | <= 2000 m ASL (> 79,5 kPa) |
| Max. Aufstellhöhe | 3500 m |
| Hinweis zur max. Aufstellhöhe | Umgebungstemperatur-Derating nach IEC 61131-2:2017 beachten |
| Korrosionsbeständigkeitsklasse KBK | 1 - niedrige Korrosionsbeanspruchung |
| Schwingfestigkeit | Transporteinsatzprüfung mit Schärfegrad 2 nach FN 942017-4 und EN 60068-2-6 |
| Hinweis zur Schwingfestigkeit | Transporteinsatzprüfung mit Schärfegrad 1 nach FN 942017-4 und EN 60068-2-6 |
| Schockfestigkeit | Schockprüfung mit Schärfegrad 2 nach FN 942017-5 und EN 60068-2-27 |
| Hinweis zur Schockfestigkeit | 30 g/11 ms nach EN 60068-2-27, SG1 auf Hutschiene, SG2 auf Direktmontage, Schockprüfung mit Schärfegrad 1 nach FN 942017-5 und EN 60068-2-27 |
| Schutzklasse | III |
| Verschmutzungsgrad | 2 |
| Überspannungskategorie | II |
| Max. Leitungslänge | 30 m Ausgänge |
| LABS-Konformität | VDMA24364-B2-L |
| Brandprüfung Werkstoff | UL94 V-0 (Gehäuse) |
| Werkstoff-Hinweis | RoHS konform, halogenfrei, phosphorsäureesterfrei |
| Werkstoff Deckel | PBT-verstärkt |
| Werkstoff Schrauben | Stahl, vernickelt |
| Werkstoff O-Ring | FPM |
| Diagnose per LED | Diagnose pro Kanal, Diagnose pro Modul, Spannungsversorgung Last, Status pro Kanal |
| Diagnose per interner Kommunikation | Kommunikationsfehler, Kurzschluss/Überlast Ausgangssignal, Überspannung Elektronik/Sensoren, Überspannung Last, Unterspannung Elektronik/Sensoren, Unterspannung Last |
| Maximale Adressvolumen Ausgänge | 1 byte |
| Anzahl Ausgänge | 8 |
| Modulparameter | Konfiguration Spannungsüberwachung Lastversorgung PL, Verhalten nach Kurzschluss/Überlast am Ausgang |
| Kommunikations-Schnittstelle, Protokoll | AP |
| Hinweis zur Betriebsspannung | SELV/PELV Netzteile erforderlich, Spannungsabfall beachten |
| Hinweis zur Nennbetriebsspannung DC | Protected Extra-Low-Voltage nach IEC 60204-1 |
| Nennbetriebsspannung DC Last | 24 V |
| Zulässige Spannungsschwankungen Last | ± 25 % |
| Nennbetriebsspannung DC Elektronik/Sensoren | 24 V |
| Zulässige Spannungsschwankungen Elektronik/Sensoren | ± 25 % |
| Eigenstromaufnahme bei Nennbetriebsspannung Elektronik/Sensoren | typisch 25 mA |
| Eigenstromaufnahme bei Nennbetriebsspannung Last | typisch 5 mA |
| Netzausfallüberbrückung | 10 ms |
| Potentialtrennung zwischen den Versorgungsspannungen Elektronik/Sensorik und Last/Ventile | ja |
| Verpolungsschutz | ja |
| Elektrischer Anschluss Ausgang, Funktion | Digitalausgang |
| Elektrischer Anschluss Ausgang, Anschlussart | 4x Dose |
| Elektrischer Anschluss Ausgang, Anschlusstechnik | M12x1 A-codiert nach EN 61076-2-101 |
| Elektrischer Anschluss Ausgang, Anzahl Pole/Adern | 5 |
| Elektrischer Anschluss Ausgang, Anschlussbild | 00995384 |
| Kennlinie Ausgänge | nach IEC 61131-2, Typ 2 |
| Schaltlogik Ausgänge | PNP (plusschaltend) |
| Absicherung Ausgänge (Kurzschluss) | interne elektronische Sicherung pro Kanal |
| Verhalten nach Überlastende der Ausgänge | Keine automatische Wiederkehr |
| Ausgangsverzögerung bei ohmscher Last | Signalwechsel 0->1: < 200 µs, Signalwechsel 1->0: < 200 µs |
| Max. Summenstrom Ausgänge pro Modul | 9 A |
| Potenzialtrennung Ausgänge Kanal - Kanal | nein |
| Potenzialtrennung Ausgänge Kanal - interne Kommunikation | ja |
| Max. Stromversorgung pro Kanal | 2 A |
| Hersteller | Festo |
| Hersteller-Nr. | CPX-AP-A-8HDO-M12-5P |
| EAN | 4052568654658 |
| Zolltarifnummer | 85389099 |
| GPSR Herstellerdaten | Festo Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com |
| Artikelzustand | Neu |
| Artikel-Authentizität | Originalprodukt |
