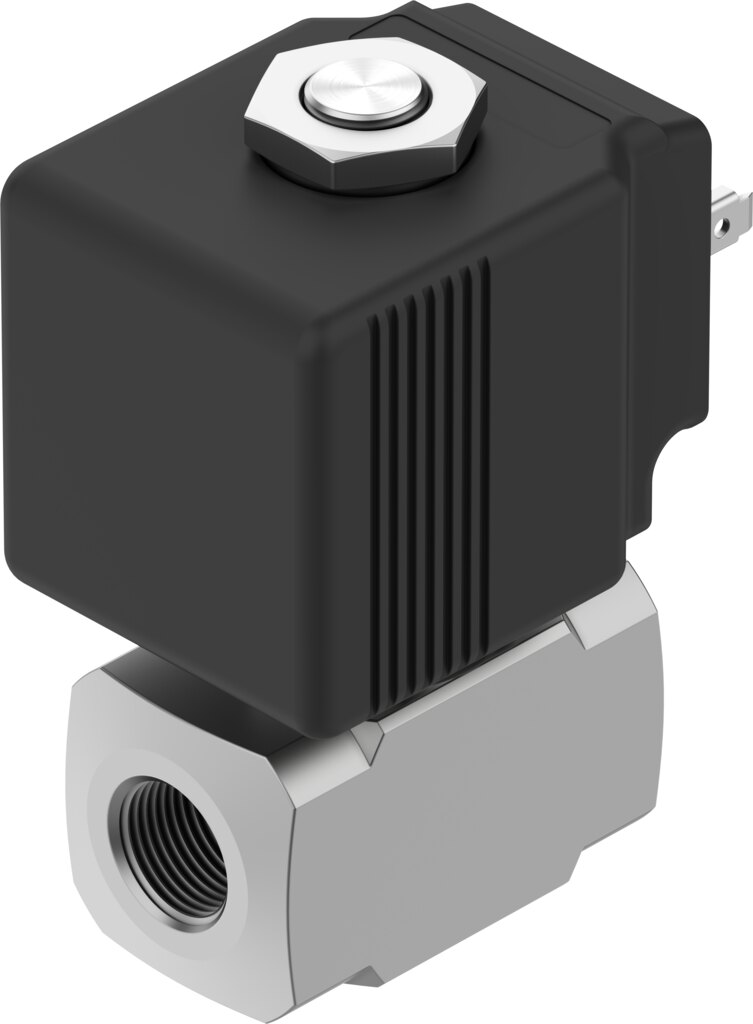

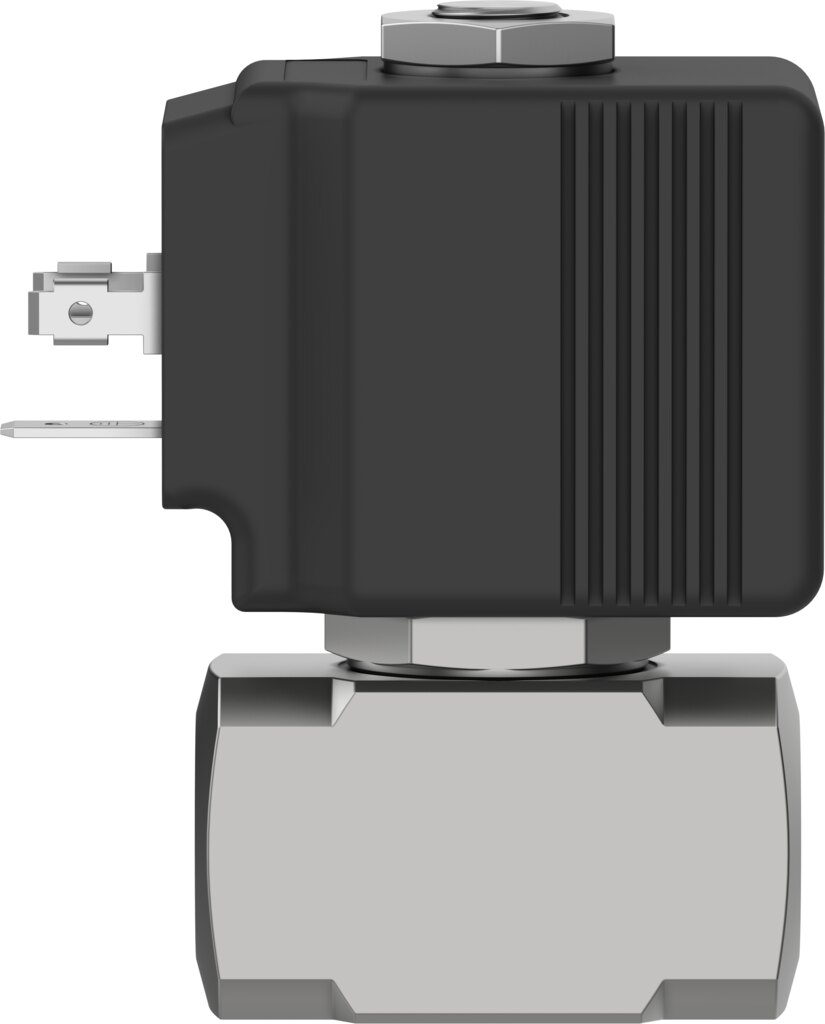

Magnetventil 2/2-Wege NC 1/4 NPT Nennweite 1,5 mm bis 80 bar Edelstahl 220/230 V AC VZWD-B-L-M22C-M-N14-15-V-36-3A-A1-80-R1 - Festo 8214435

Festo ✓ Originalprodukt Neuware

Schaltet Druckluft, Wasser, Mineralöl und inerte Gase bis 80 bar direkt und braucht dafür keine Mindestdruckdifferenz. Gehäuse aus Edelstahl rostfrei 1.4305, Nennweite 1,5 mm, Kv 0,07 m³/h. Spule 220/230 V AC (50/60 Hz) mit 30 VA Halteleistung, Schutzart IP65.

Netto
110,15 €
zzgl. MwSt.
131,08 € inkl. 19 % MwSt., zzgl. Versand
Artikel FES-8214435
Hersteller-Nr. VZWD-B-L-M22C-M-N14-15-V-36-3A-A1-80-R1
Frage zum Artikel
  • Fachhändler seit 2009
  • Rechnungskauf für Stammkunden
  • Weltweiter Versand
  • Detailfragen mit dem Hersteller

Beschreibung

Wo Medien bis 80 bar ohne Mindestdruckdifferenz geschaltet werden müssen, setzt das Magnetventil VZWD-B-L-M22C-M-N14-15-V-36-3A-A1-80-R1 an: direktgesteuert, stromlos geschlossen, Gehäuse aus Edelstahl rostfrei.

Vorteile

  • Schaltet ab 0 bar Druckdifferenz, direkt gesteuert ohne Mindestdruck
  • Mediumsdruck 0 bis 80 bar
  • Durchfluss Kv 0,07 m³/h
  • Gehäuse Edelstahl rostfrei 1.4305, Korrosionsbeständigkeitsklasse KBK 3
  • Schaltzeiten 8 ms ein und 25 ms aus
  • Medientemperatur -10 bis 140 °C, Viskosität bis 25 mm²/s

Einsatz

Geeignete Medien laut Festo für das VZWD-B 8214435: Druckluft, Wasser, Mineralöl, inerte Gase und neutrale Flüssigkeiten. Einbau direkt in die Leitung, Lage frei wählbar. Stecker nach EN 175301-803, viereckige Bauform. Umgebungstemperatur -10 bis 80 °C.

Technische Daten

MerkmalWert
TypVZWD-B-L-M22C-M-N14-15-V-36-3A-A1-80-R1
Festo-Teilenummer8214435
Konstruktiver Aufbaudirektgesteuertes Sitzventil
Betätigungsartelektrisch
Dichtprinzipweich
Einbaulagebeliebig
BefestigungsartLeitungseinbau
Anschluss Armatur1/4 NPT
Elektrischer AnschlussStecker, nach EN 175301-803, viereckige Bauform
Nennweite1,5 mm
Ventilfunktion2/2 geschlossen monostabil
Handhilfsbetätigungkeine
Strömungsrichtungnicht reversibel
MediumDruckluft nach ISO 8573-1:2010 [7:4:4], Inerte Gase, Mineralöl, Wasser, neutrale Flüssigkeiten, weitere Durchflussmedien auf Anfrage
Druckdifferenz0 bar
Spulenkennwerte220/230 V AC: 50/60 Hz, Anzugsleistung 40 VA, Halteleistung 30 VA
IsolierstoffklasseH
Zulässige Spannungsschwankungen+15 % / -10 %
Einschaltdauer100%
Rückstellartmechanische Feder
Steuerartdirekt
Mediumsdruck0 bis 80 bar
Maximale Viskosität25 mm²/s
Mediumstemperatur-10 bis 140 °C
Umgebungstemperatur-10 bis 80 °C
Durchfluss Kv0,07 m³/h
Schaltzeit ein8 ms
Schaltzeit aus25 ms
Werkstoff-HinweisRoHS konform
Werkstoff Gehäusehochlegierter Stahl rostfrei
Werkstoffnummer Gehäuse1.4305
Werkstoff DichtungenFPM
CE-Zeichen (siehe Konformitätserklärung)nach EU-EMV-Richtlinie, nach EU-Niederspannungs-Richtlinie, nach EU-RoHS-Richtlinie
UKCA-Zeichen (siehe Konformitätserklärung)nach UK RoHS Vorschriften, nach UK Vorschriften für elektrische Betriebsmittel
SchutzartIP65
Korrosionsbeständigkeitsklasse KBK3 - starke Korrosionsbeanspruchung
HerstellerFesto
Hersteller-Nr.VZWD-B-L-M22C-M-N14-15-V-36-3A-A1-80-R1
EAN4052568826727
Zolltarifnummer84818073
GPSR HerstellerdatenFesto Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com
ArtikelzustandNeu
Artikel-AuthentizitätOriginalprodukt
WerkstoffEdelstahl 1.4305
GewindeNPT 1/4
Nennweite DN [mm]1,5
DichtmaterialFPM
GehäusewerkstoffEdelstahl 1.4305
Funktion2/2 geschlossen monostabil
Bauartdirektgesteuertes Sitzventil
Medientemperatur [°C]-10 bis 140
NormDIN EN 175301-803
Betriebsdruck max [bar]80
