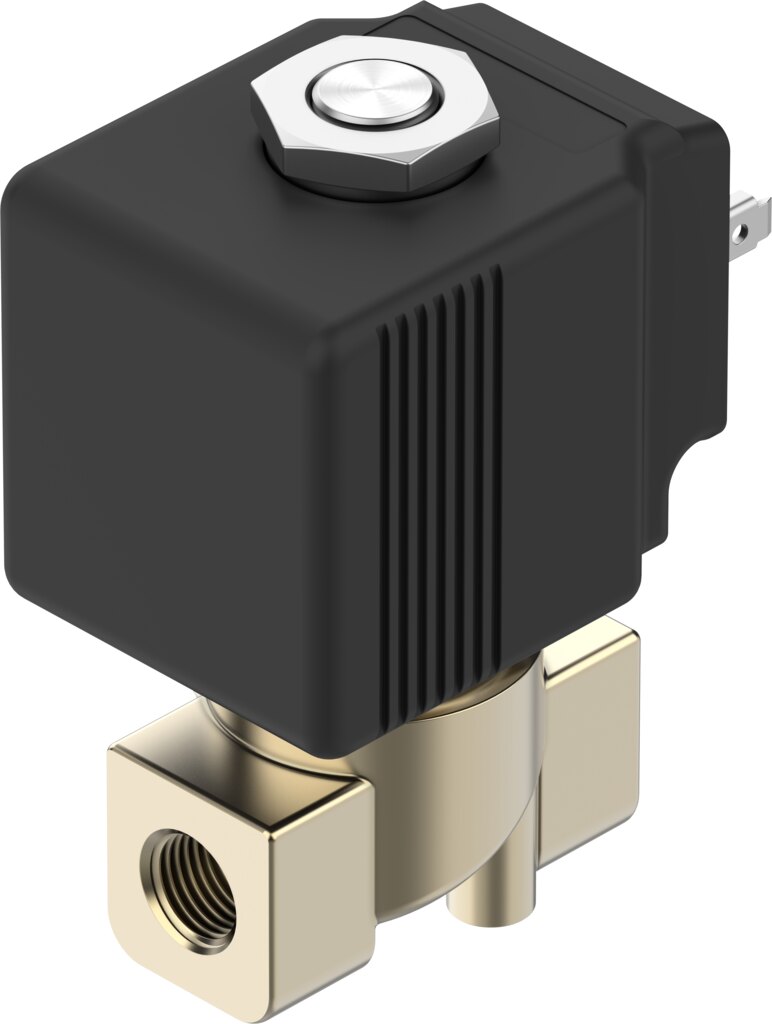

2/2-Wege-Magnetventil NPT 1/8 DN 5,2 mm Messing 24 V DC VZWD-B-L-M22C-M-N18-52-V-36-1-A1-9 - Festo 8214634

Festo ✓ Originalprodukt Neuware

Schaltet Wasser, Mineralöl, inerte Gase und Druckluft direkt und ohne Mindestdruckdifferenz bis 9 bar. Das VZWD mit NPT 1/8 und Nennweite 5,2 mm erreicht Kv 0,47 m³/h, die Spule 24 V DC arbeitet im Dauerbetrieb, das Gehäuse ist aus Messing.

Netto
75,82 €
zzgl. MwSt.
90,23 € inkl. 19 % MwSt., zzgl. Versand
Artikel FES-8214634
Hersteller-Nr. VZWD-B-L-M22C-M-N18-52-V-36-1-A1-9
Frage zum Artikel
  • Fachhändler seit 2009
  • Rechnungskauf für Stammkunden
  • Weltweiter Versand
  • Detailfragen mit dem Hersteller

Beschreibung

Mit Nennweite 5,2 mm und Anschluss NPT 1/8 dosiert und sperrt das Festo-Magnetventil VZWD-B-L-M22C-M-N18-52-V-36-1-A1-9 flüssige und gasförmige Medien bis 9 bar. Die Direktsteuerung macht es unabhängig vom Differenzdruck, die Spule 24 V DC öffnet es in 8 ms.

Vorteile

  • Schaltet ab 0 bar: direktgesteuert, keine Mindestdruckdifferenz, Mediumsdruck 0 bis 9 bar
  • Kurze Schaltzeiten: 8 ms ein, 25 ms aus
  • Heiße Medien: Mediumstemperatur -10 bis 140 °C, Dichtungen aus FPM
  • Dauerbetrieb: 100 % Einschaltdauer, Spule 24 V DC (27 W), Isolierstoffklasse H
  • Einfache Montage: Leitungseinbau in beliebiger Einbaulage, Stecker nach EN 175301-803, Schutzart IP65

Einsatz

Typische Einsatzorte sind Kühl- und Spülkreise, Schmier- und Ölversorgungen sowie Gasleitungen in Maschinen und Prüfständen. Der Anschluss NPT 1/8 wird direkt in die Leitung geschraubt.

Technische Daten

MerkmalWert
BestelltypVZWD-B-L-M22C-M-N18-52-V-36-1-A1-9
Teilenummer8214634
Konstruktiver Aufbaudirektgesteuertes Sitzventil
Betätigungsartelektrisch
Dichtprinzipweich
Einbaulagebeliebig
BefestigungsartLeitungseinbau
Anschluss ArmaturNPT 1/8
Elektrischer AnschlussStecker, nach EN 175301-803, viereckige Bauform
Nennweite5,2 mm
Ventilfunktion2/2 geschlossen monostabil
Handhilfsbetätigungkeine
Strömungsrichtungnicht reversibel
MediumDruckluft nach ISO 8573-1:2010 [7:4:4], inerte Gase, Mineralöl, Wasser, neutrale Flüssigkeiten, weitere Durchflussmedien auf Anfrage
Druckdifferenz0 bar
Spulenkennwerte24 V DC, 27 W
IsolierstoffklasseH
Zulässige Spannungsschwankungen± 10 %
Einschaltdauer100%
Rückstellartmechanische Feder
Steuerartdirekt
Mediumsdruck0 bis 9 bar
Maximale Viskosität25 mm²/s
Mediumstemperatur-10 bis 140 °C
Umgebungstemperatur-10 bis 80 °C
Durchfluss Kv0,47 m³/h
Schaltzeit ein8 ms
Schaltzeit aus25 ms
Werkstoff-HinweisRoHS konform
Werkstoff GehäuseMessing
Werkstoffnummer GehäuseCW617N
Werkstoff DichtungenFPM
CE-Zeichen (siehe Konformitätserklärung)nach EU-EMV-Richtlinie, nach EU-Niederspannungs-Richtlinie, nach EU-RoHS-Richtlinie
UKCA-Zeichen (siehe Konformitätserklärung)nach UK RoHS Vorschriften, nach UK Vorschriften für elektrische Betriebsmittel
SchutzartIP65
Korrosionsbeständigkeitsklasse KBK1 - niedrige Korrosionsbeanspruchung
HerstellerFesto
Hersteller-Nr.VZWD-B-L-M22C-M-N18-52-V-36-1-A1-9
EAN4052568831004
Zolltarifnummer84818079
GPSR HerstellerdatenFesto Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com
ArtikelzustandNeu
Artikel-AuthentizitätOriginalprodukt
WerkstoffMessing
GewindeNPT 1/8
Nennweite DN [mm]5,2
DichtmaterialFPM
Funktion2/2 geschlossen monostabil
Bauartdirektgesteuertes Sitzventil
Medientemperatur [°C]-10 bis 140
NormDIN EN 175301-803
Betriebsspannung24 V DC
SerieVZWD
Betriebsdruck max [bar]9
Pneumatischer AnschlussNPT 1/8
Temperatur (max.)80
