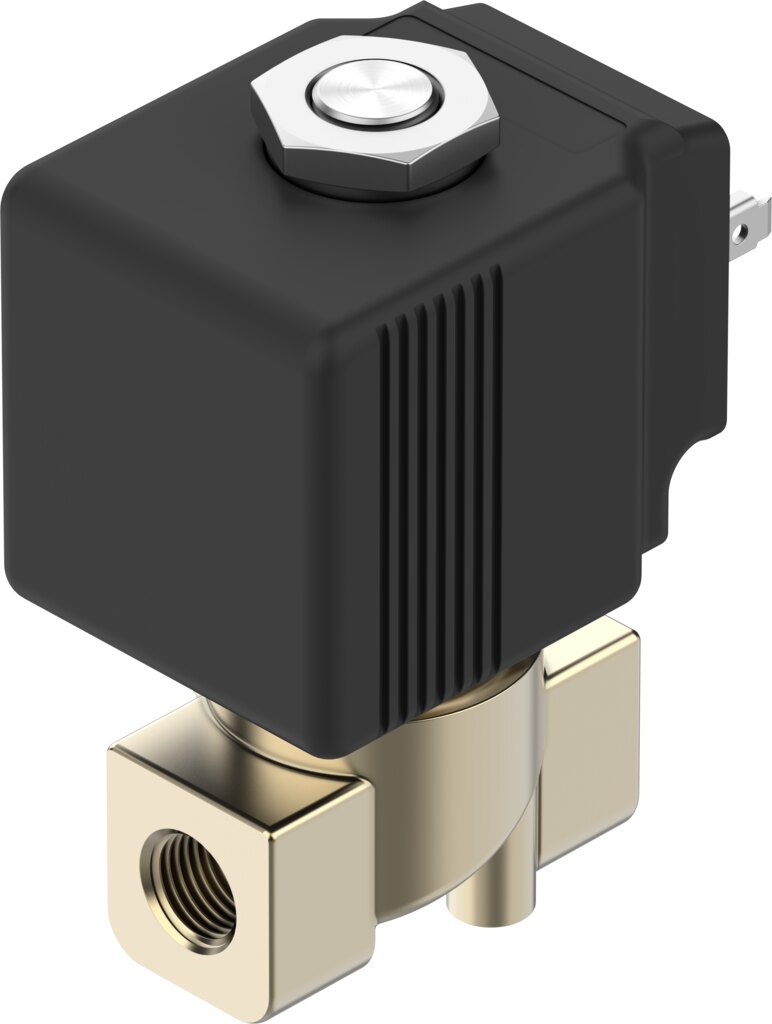

2/2-Wege-Magnetventil G1/8 DN 1,5 mm Messing 24 V DC VZWD-B-L-M22C-M-G18-15-V-36-1-A1-80 - Festo 8214602

Festo ✓ Originalprodukt Neuware

Direktgesteuertes 2/2-Wege-Sitzventil für Medien bis 80 bar und 140 °C, es schaltet schon ab 0 bar Druckdifferenz. Anschluss G1/8, Nennweite 1,5 mm, Kv 0,07 m³/h, Spule 24 V DC mit 100 % Einschaltdauer, Gehäuse Messing.

Netto
65,78 €
zzgl. MwSt.
78,28 € inkl. 19 % MwSt., zzgl. Versand
Artikel FES-8214602
Hersteller-Nr. VZWD-B-L-M22C-M-G18-15-V-36-1-A1-80
Frage zum Artikel
  • Fachhändler seit 2009
  • Rechnungskauf für Stammkunden
  • Weltweiter Versand
  • Detailfragen mit dem Hersteller

Beschreibung

Mit Nennweite 1,5 mm und Anschluss G1/8 dosiert und sperrt das Festo-Magnetventil VZWD-B-L-M22C-M-G18-15-V-36-1-A1-80 flüssige und gasförmige Medien bis 80 bar. Die Direktsteuerung macht es unabhängig vom Differenzdruck, die Spule 24 V DC öffnet es in 8 ms.

Vorteile

  • Schaltet ab 0 bar: direktgesteuert, keine Mindestdruckdifferenz, Mediumsdruck 0 bis 80 bar
  • Kurze Schaltzeiten: 8 ms ein, 25 ms aus
  • Heiße Medien: Mediumstemperatur -10 bis 140 °C, Dichtungen aus FPM
  • Dauerbetrieb: 100 % Einschaltdauer, Spule 24 V DC (27 W), Isolierstoffklasse H
  • Einfache Montage: Leitungseinbau in beliebiger Einbaulage, Stecker nach EN 175301-803, Schutzart IP65

Einsatz

Das Ventil eignet sich für Absperr- und Dosieraufgaben mit Wasser, Mineralöl, inerten Gasen und Druckluft, etwa in Kühlkreisläufen, Spülvorgängen oder Schmiersystemen. Eingebaut wird es mit G1/8 direkt in die Rohrleitung.

Technische Daten

MerkmalWert
BestelltypVZWD-B-L-M22C-M-G18-15-V-36-1-A1-80
Teilenummer8214602
Konstruktiver Aufbaudirektgesteuertes Sitzventil
Betätigungsartelektrisch
Dichtprinzipweich
Einbaulagebeliebig
BefestigungsartLeitungseinbau
Anschluss ArmaturG1/8
Elektrischer AnschlussStecker, nach EN 175301-803, viereckige Bauform
Nennweite1,5 mm
Ventilfunktion2/2 geschlossen monostabil
Handhilfsbetätigungkeine
Strömungsrichtungnicht reversibel
MediumDruckluft nach ISO 8573-1:2010 [7:4:4], inerte Gase, Mineralöl, Wasser, neutrale Flüssigkeiten, weitere Durchflussmedien auf Anfrage
Druckdifferenz0 bar
Spulenkennwerte24 V DC, 27 W
IsolierstoffklasseH
Zulässige Spannungsschwankungen± 10 %
Einschaltdauer100%
Rückstellartmechanische Feder
Steuerartdirekt
Mediumsdruck0 bis 80 bar
Maximale Viskosität25 mm²/s
Mediumstemperatur-10 bis 140 °C
Umgebungstemperatur-10 bis 80 °C
Durchfluss Kv0,07 m³/h
Schaltzeit ein8 ms
Schaltzeit aus25 ms
Werkstoff-HinweisRoHS konform
Werkstoff GehäuseMessing
Werkstoffnummer GehäuseCW617N
Werkstoff DichtungenFPM
CE-Zeichen (siehe Konformitätserklärung)nach EU-EMV-Richtlinie, nach EU-Niederspannungs-Richtlinie, nach EU-RoHS-Richtlinie
UKCA-Zeichen (siehe Konformitätserklärung)nach UK RoHS Vorschriften, nach UK Vorschriften für elektrische Betriebsmittel
SchutzartIP65
Korrosionsbeständigkeitsklasse KBK1 - niedrige Korrosionsbeanspruchung
Gewicht0,4 kg
HerstellerFesto
Hersteller-Nr.VZWD-B-L-M22C-M-G18-15-V-36-1-A1-80
EAN4052568789305
Zolltarifnummer84818079
GPSR HerstellerdatenFesto Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com
ArtikelzustandNeu
Artikel-AuthentizitätOriginalprodukt
WerkstoffMessing
GewindeG 1/8
Nennweite DN [mm]1,5
DichtmaterialFPM
Funktion2/2 geschlossen monostabil
Bauartdirektgesteuertes Sitzventil
Medientemperatur [°C]-10 bis 140
NormDIN EN 175301-803
Betriebsspannung24 V DC
SerieVZWD
Betriebsdruck max [bar]80
Pneumatischer AnschlussG1/8
Temperatur (max.)80
