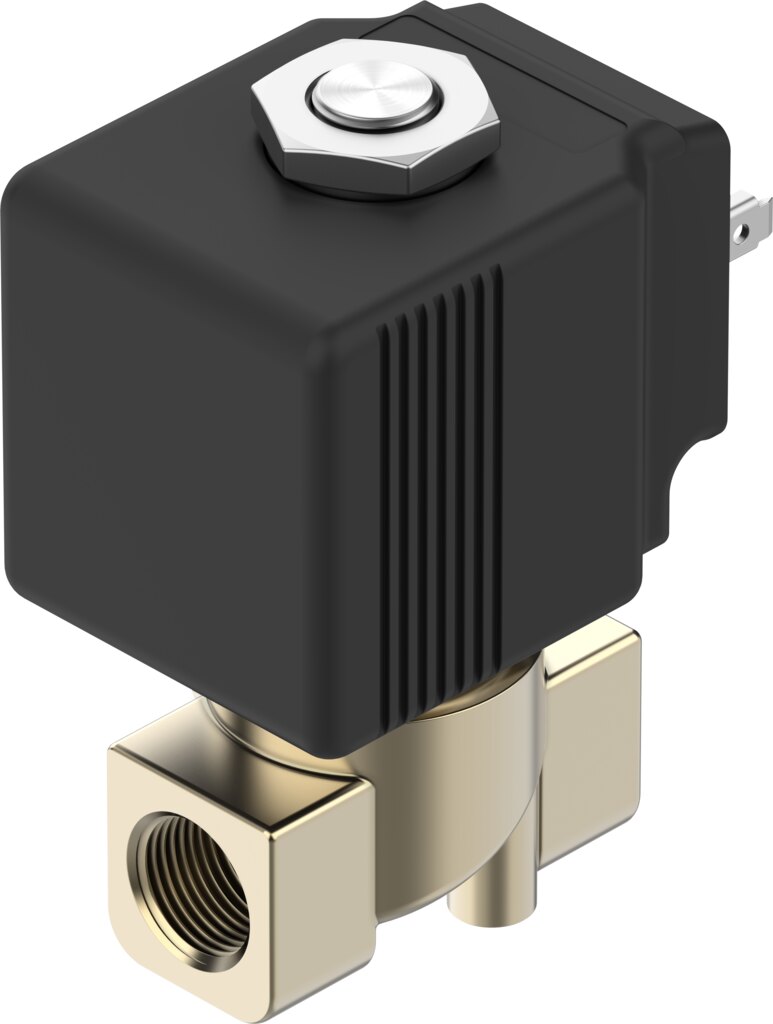

2/2-Wege-Magnetventil NPT 1/4 DN 2,5 mm Messing 24 V DC VZWD-B-L-M22C-M-N14-25-V-36-1-A1-33 - Festo 8214499

Festo ✓ Originalprodukt Neuware

Stromlos geschlossenes Magnetventil, das Medien bis 33 bar und 140 °C direkt schaltet, unabhängig vom Differenzdruck. Mit NPT 1/4, Nennweite 2,5 mm und Kv 0,15 m³/h, Spule 24 V DC, Gehäuse Messing, Schutzart IP65.

Netto
62,94 €
zzgl. MwSt.
74,90 € inkl. 19 % MwSt., zzgl. Versand
Artikel FES-8214499
Hersteller-Nr. VZWD-B-L-M22C-M-N14-25-V-36-1-A1-33
Frage zum Artikel
  • Fachhändler seit 2009
  • Rechnungskauf für Stammkunden
  • Weltweiter Versand
  • Detailfragen mit dem Hersteller

Beschreibung

Wo Wasser, Mineralöl oder inerte Gase bei bis zu 33 bar sicher abgesperrt werden müssen, schaltet das Festo-Magnetventil VZWD-B-L-M22C-M-N14-25-V-36-1-A1-33 direkt über den Magneten. Es braucht keine Druckdifferenz und öffnet auch bei drucklosem System, mit Kv 0,15 m³/h bei Nennweite 2,5 mm.

Vorteile

  • Schaltet ab 0 bar: direktgesteuert, keine Mindestdruckdifferenz, Mediumsdruck 0 bis 33 bar
  • Heiße Medien: Mediumstemperatur -10 bis 140 °C, Dichtungen aus FPM
  • Dauerbetrieb: 100 % Einschaltdauer, Spule 24 V DC (27 W), Isolierstoffklasse H
  • Bewährtes Gehäuse: Messing CW617N, KBK 1 für Umgebungen mit niedriger Korrosionsbeanspruchung
  • Einfache Montage: Leitungseinbau in beliebiger Einbaulage, Stecker nach EN 175301-803, Schutzart IP65

Einsatz

Eingesetzt wird das VZWD überall dort, wo kleine Mengen flüssiger oder gasförmiger Medien schnell freigegeben oder abgesperrt werden, zum Beispiel in Prüf- und Dosieranlagen, Kühlsystemen oder Gasversorgungen. Der NPT 1/4-Anschluss erlaubt den direkten Leitungseinbau.

Technische Daten

MerkmalWert
BestelltypVZWD-B-L-M22C-M-N14-25-V-36-1-A1-33
Teilenummer8214499
Konstruktiver Aufbaudirektgesteuertes Sitzventil
Betätigungsartelektrisch
Dichtprinzipweich
Einbaulagebeliebig
BefestigungsartLeitungseinbau
Anschluss ArmaturNPT 1/4
Elektrischer AnschlussStecker, nach EN 175301-803, viereckige Bauform
Nennweite2,5 mm
Ventilfunktion2/2 geschlossen monostabil
Handhilfsbetätigungkeine
Strömungsrichtungnicht reversibel
MediumDruckluft nach ISO 8573-1:2010 [7:4:4], inerte Gase, Mineralöl, Wasser, neutrale Flüssigkeiten, weitere Durchflussmedien auf Anfrage
Druckdifferenz0 bar
Spulenkennwerte24 V DC, 27 W
IsolierstoffklasseH
Zulässige Spannungsschwankungen± 10 %
Einschaltdauer100%
Rückstellartmechanische Feder
Steuerartdirekt
Mediumsdruck0 bis 33 bar
Maximale Viskosität25 mm²/s
Mediumstemperatur-10 bis 140 °C
Umgebungstemperatur-10 bis 80 °C
Durchfluss Kv0,15 m³/h
Schaltzeit ein8 ms
Schaltzeit aus25 ms
Werkstoff-HinweisRoHS konform
Werkstoff GehäuseMessing
Werkstoffnummer GehäuseCW617N
Werkstoff DichtungenFPM
CE-Zeichen (siehe Konformitätserklärung)nach EU-EMV-Richtlinie, nach EU-Niederspannungs-Richtlinie, nach EU-RoHS-Richtlinie
UKCA-Zeichen (siehe Konformitätserklärung)nach UK RoHS Vorschriften, nach UK Vorschriften für elektrische Betriebsmittel
SchutzartIP65
Korrosionsbeständigkeitsklasse KBK1 - niedrige Korrosionsbeanspruchung
HerstellerFesto
Hersteller-Nr.VZWD-B-L-M22C-M-N14-25-V-36-1-A1-33
EAN4052568827182
Zolltarifnummer84818079
GPSR HerstellerdatenFesto Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com
ArtikelzustandNeu
Artikel-AuthentizitätOriginalprodukt
WerkstoffMessing
GewindeNPT 1/4
Nennweite DN [mm]2,5
DichtmaterialFPM
Funktion2/2 geschlossen monostabil
Bauartdirektgesteuertes Sitzventil
Medientemperatur [°C]-10 bis 140
NormDIN EN 175301-803
Betriebsspannung24 V DC
SerieVZWD
Betriebsdruck max [bar]33
Pneumatischer AnschlussNPT 1/4
Temperatur (max.)80
