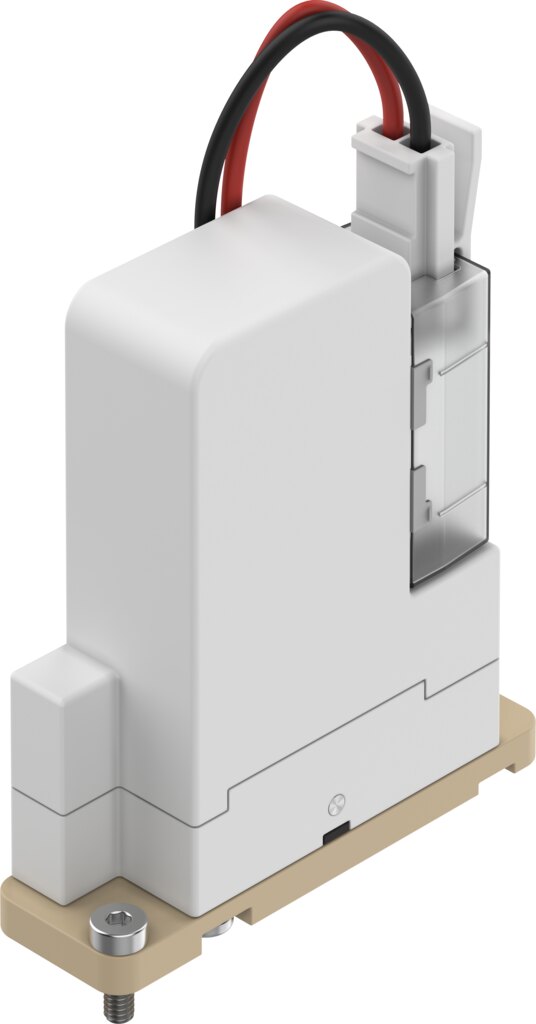

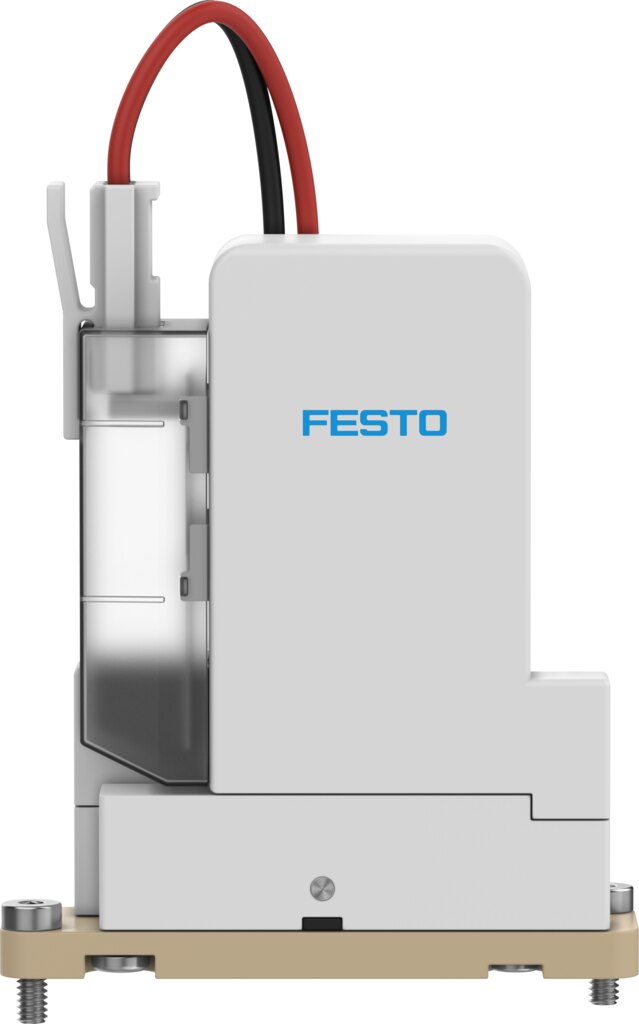

Mediengetrenntes Magnetventil 2/2-Wege NC Nennweite 2 mm Membran EPDM 24 V DC VYKB-F12-M22C-20-PE-1HPS - Festo 8140316

Festo ✓ Originalprodukt Neuware

Schaltet flüssige und gasförmige Medien stromlos geschlossen, Nennweite 2 mm, Fluidanschluss über Flansch. Mediumsdruck -0,75 bis 3 bar, also auch Vakuum, Kv 0,056 m³/h, Innenvolumen 60 µl. Spule 24 V DC mit 5,2 W Anzugs- und 1 W Haltephase.

Netto
126,74 €
zzgl. MwSt.
150,82 € inkl. 19 % MwSt., zzgl. Versand
Artikel FES-8140316
Hersteller-Nr. VYKB-F12-M22C-20-PE-1HPS
Frage zum Artikel
  • Fachhändler seit 2009
  • Rechnungskauf für Stammkunden
  • Weltweiter Versand
  • Detailfragen mit dem Hersteller

Beschreibung

Im VYKB-F12-M22C-20-PE-1HPS arbeitet ein Wippenmechanismus hinter einer Membran aus EPDM. So bleibt der Antrieb vom Medium getrennt, die Ventilfunktion ist 2/2-Wege, stromlos geschlossen, die Nennweite 2 mm.

Vorteile

  • Medienberührte Werkstoffe PEEK, Membran und Dichtungen EPDM
  • Mediumsdruck -0,75 bis 3 bar, Überlastdruck 4,5 bar
  • Durchfluss Kv 0,056 m³/h
  • Innenvolumen 60 µl
  • Schaltzeit 15 ms, Schaltfrequenz bis 2 Hz
  • Baugröße 12, Flanschanschluss

Einsatz

Typisch für Dosier- und Analysetechnik mit Medien von 0 bis 50 °C. Beständigkeit der medienberührenden Werkstoffe beachten. Befestigung mit Durchgangsbohrung für Schraube M3, Schutzart IP40.

Technische Daten

MerkmalWert
TypVYKB-F12-M22C-20-PE-1HPS
Festo-Teilenummer8140316
Konstruktiver AufbauWippenventil mit Membrandichtung
Dichtprinzipweich
Vom Medium berührte WerkstoffePEEK
Ventilfunktion2/2 geschlossen monostabil
Nennweite2 mm
Strömungsrichtungnicht reversibel
Betätigungsartelektrisch
Steuerartdirekt
Rückstellartmechanische Feder
Handhilfsbetätigungkeine
Einbaulagebeliebig
Befestigungsartmit Durchgangsbohrung für Schraube M3
Elektrischer Anschluss 1, AnschlussartKabel mit Stecker
Elektrischer Anschluss 1, AnschlusstechnikAnschlussbild HP
Baugröße12
FluidanschlussFlansch
MediumFlüssige Medien, Gasförmige Medien
Hinweis zum MediumBeständigkeit der medienberührenden Werkstoffe beachten, maximale Partikelgröße 5 µm
Innenvolumen60 µl
Mediumstemperatur0 bis 50 °C
Mediumstemperatur flüssige Medien0 bis 50 °C
Umgebungstemperatur0 bis 50 °C
Lagertemperatur-20 bis 70 °C
Mediumsdruck-0,75 bis 3 bar
Überlastdruck4,5 bar
Betriebsspannungsbereich DC24 V
Zulässige Spannungsschwankungen± 10 %
Spulenkennwerte24 V DC: Niederstromphase 1 W, Hochstromphase 5,2 W
Einschaltdauer100%
Maximale Schaltfrequenz2 Hz
Hinweis zur Schaltfrequenzabhängig von Umgebungstemperatur und Einbauzustand
Schaltzeit ein15 ms
Schaltzeit ein gasförmige Medien15 ms
Schaltzeit aus15 ms
Schaltzeit aus gasförmige Medien15 ms
Durchfluss Kv0,056 m³/h
Hinweis zu Durchfluss KvFür Medium Wasser, Druckdifferenz 1 bar
Werkstoff GehäusePEEK
Werkstoff MembranEPDM
Werkstoff DichtungenEPDM
Werkstoff-HinweisRoHS konform
LABS-KonformitätVDMA24364-Zone III
SchutzartIP40
Korrosionsbeständigkeitsklasse KBK0 - keine Korrosionsbeanspruchung
CE-Zeichen (siehe Konformitätserklärung)nach EU-EMV-Richtlinie, nach EU-RoHS-Richtlinie
UKCA-Zeichen (siehe Konformitätserklärung)nach UK RoHS Vorschriften
Gewicht (Preisliste)0,048 kg
Gewicht0,048 kg
HerstellerFesto
Hersteller-Nr.VYKB-F12-M22C-20-PE-1HPS
EAN4052568567446
Zolltarifnummer84818087
GPSR HerstellerdatenFesto Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com
ArtikelzustandNeu
Artikel-AuthentizitätOriginalprodukt
Nennweite DN [mm]2
DichtmaterialEPDM
Funktion2/2 geschlossen monostabil
Medientemperatur [°C]0 bis 50
Betriebsspannung24 V DC
Betriebsdruck max [bar]3
Pneumatischer AnschlussFlansch
Temperaturbereich0-50 °C
