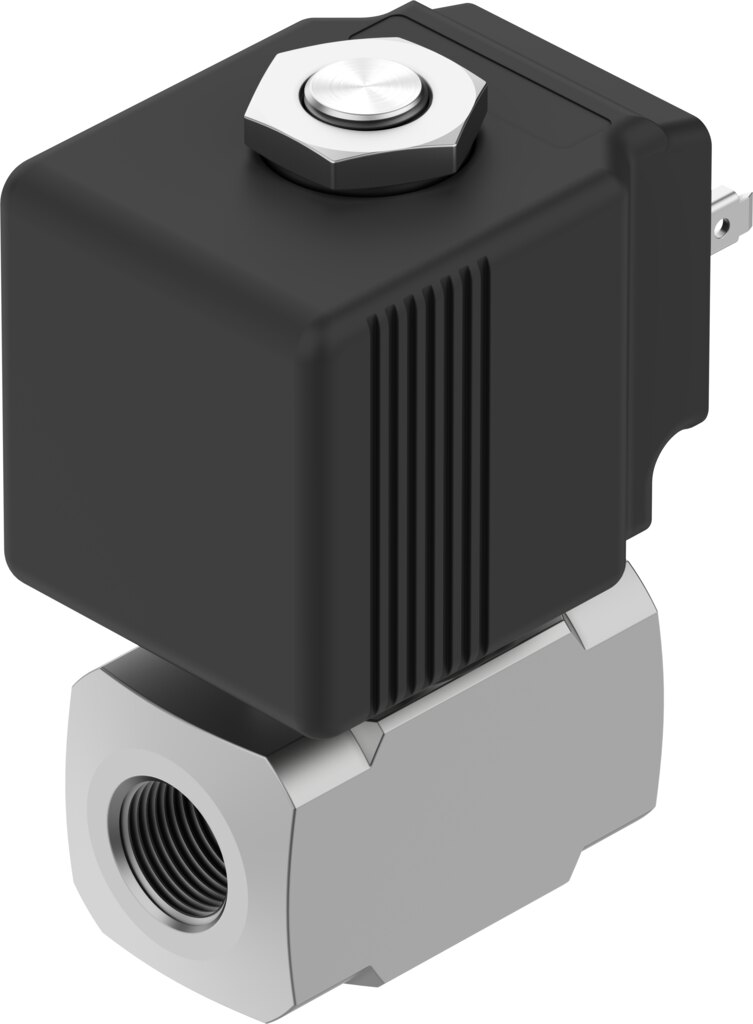

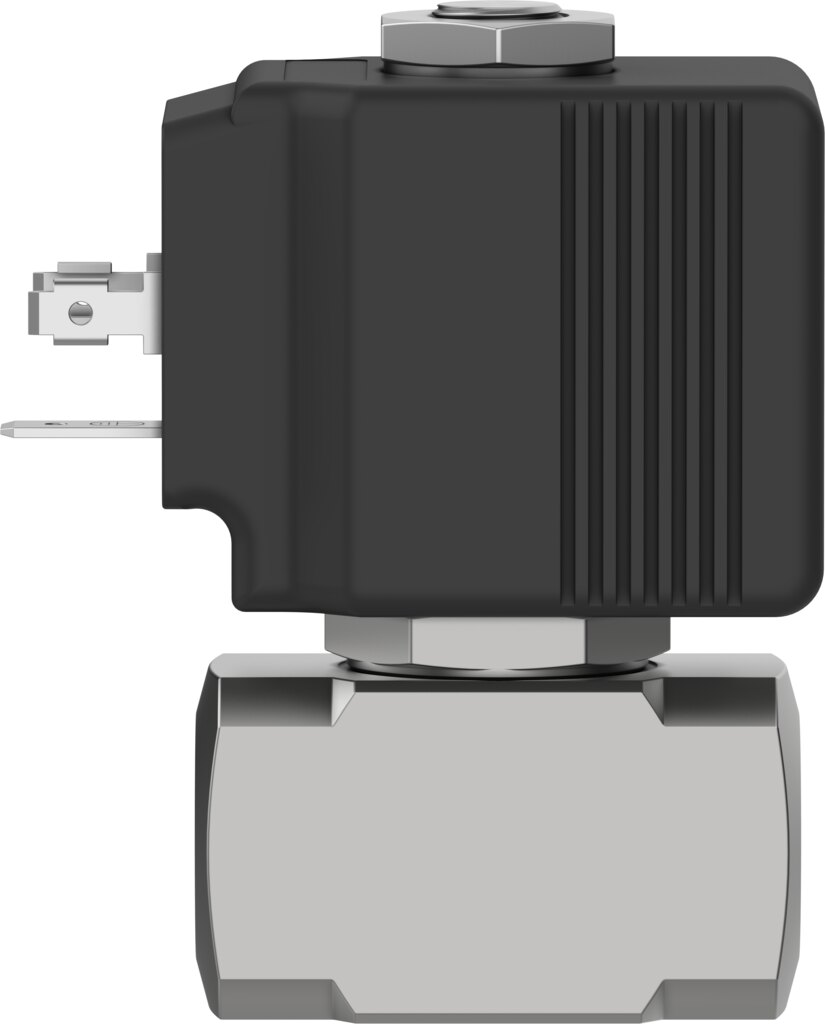

2/2-Wege-Magnetventil G1/4 DN 4 mm Edelstahl 24 V DC VZWD-B-L-M22C-M-G14-40-V-36-1-A1-15-R1 - Festo 8214600

Festo ✓ Originalprodukt Neuware

Stromlos geschlossenes Magnetventil, das Medien bis 15 bar und 140 °C direkt schaltet, unabhängig vom Differenzdruck. Mit G1/4, Nennweite 4 mm und Kv 0,36 m³/h, Spule 24 V DC, Gehäuse Edelstahl, Schutzart IP65.

Netto
127,32 €
zzgl. MwSt.
151,51 € inkl. 19 % MwSt., zzgl. Versand
Artikel FES-8214600
Hersteller-Nr. VZWD-B-L-M22C-M-G14-40-V-36-1-A1-15-R1
Frage zum Artikel
  • Fachhändler seit 2009
  • Rechnungskauf für Stammkunden
  • Weltweiter Versand
  • Detailfragen mit dem Hersteller

Beschreibung

Wo Wasser, Mineralöl oder inerte Gase bei bis zu 15 bar sicher abgesperrt werden müssen, schaltet das Festo-Magnetventil VZWD-B-L-M22C-M-G14-40-V-36-1-A1-15-R1 direkt über den Magneten. Es braucht keine Druckdifferenz und öffnet auch bei drucklosem System, mit Kv 0,36 m³/h bei Nennweite 4 mm.

Vorteile

  • Schaltet ab 0 bar: direktgesteuert, keine Mindestdruckdifferenz, Mediumsdruck 0 bis 15 bar
  • Kurze Schaltzeiten: 8 ms ein, 25 ms aus
  • Heiße Medien: Mediumstemperatur -10 bis 140 °C, Dichtungen aus FPM
  • Korrosionsfest: Gehäuse aus Edelstahl 1.4305, Korrosionsbeständigkeitsklasse KBK 3
  • Einfache Montage: Leitungseinbau in beliebiger Einbaulage, Stecker nach EN 175301-803, Schutzart IP65

Einsatz

Typische Einsatzorte sind Kühl- und Spülkreise, Schmier- und Ölversorgungen sowie Gasleitungen in Maschinen und Prüfständen. Der Anschluss G1/4 wird direkt in die Leitung geschraubt. Das Edelstahlgehäuse 1.4305 empfiehlt sich bei feuchter oder aggressiver Umgebung, etwa für G1/4-Leitungen in Nassbereichen.

Technische Daten

MerkmalWert
BestelltypVZWD-B-L-M22C-M-G14-40-V-36-1-A1-15-R1
Teilenummer8214600
Konstruktiver Aufbaudirektgesteuertes Sitzventil
Betätigungsartelektrisch
Dichtprinzipweich
Einbaulagebeliebig
BefestigungsartLeitungseinbau
Anschluss ArmaturG1/4
Elektrischer AnschlussStecker, nach EN 175301-803, viereckige Bauform
Nennweite4 mm
Ventilfunktion2/2 geschlossen monostabil
Handhilfsbetätigungkeine
Strömungsrichtungnicht reversibel
MediumDruckluft nach ISO 8573-1:2010 [7:4:4], inerte Gase, Mineralöl, Wasser, neutrale Flüssigkeiten, weitere Durchflussmedien auf Anfrage
Druckdifferenz0 bar
Spulenkennwerte24 V DC, 27 W
IsolierstoffklasseH
Zulässige Spannungsschwankungen± 10 %
Einschaltdauer100%
Rückstellartmechanische Feder
Steuerartdirekt
Mediumsdruck0 bis 15 bar
Maximale Viskosität25 mm²/s
Mediumstemperatur-10 bis 140 °C
Umgebungstemperatur-10 bis 80 °C
Durchfluss Kv0,36 m³/h
Schaltzeit ein8 ms
Schaltzeit aus25 ms
Werkstoff-HinweisRoHS konform
Werkstoff Gehäusehochlegierter Stahl rostfrei
Werkstoffnummer Gehäuse1.4305
Werkstoff DichtungenFPM
CE-Zeichen (siehe Konformitätserklärung)nach EU-EMV-Richtlinie, nach EU-Niederspannungs-Richtlinie, nach EU-RoHS-Richtlinie
UKCA-Zeichen (siehe Konformitätserklärung)nach UK RoHS Vorschriften, nach UK Vorschriften für elektrische Betriebsmittel
SchutzartIP65
Korrosionsbeständigkeitsklasse KBK3 - starke Korrosionsbeanspruchung
Gewicht0,46 kg
HerstellerFesto
Hersteller-Nr.VZWD-B-L-M22C-M-G14-40-V-36-1-A1-15-R1
EAN4052568789282
Zolltarifnummer84818073
GPSR HerstellerdatenFesto Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com
ArtikelzustandNeu
Artikel-AuthentizitätOriginalprodukt
WerkstoffEdelstahl
GewindeG 1/4
Nennweite DN [mm]4
DichtmaterialFPM
Funktion2/2 geschlossen monostabil
Bauartdirektgesteuertes Sitzventil
Medientemperatur [°C]-10 bis 140
NormDIN EN 175301-803
Betriebsspannung24 V DC
SerieVZWD
Betriebsdruck max [bar]15
Pneumatischer AnschlussG1/4
Temperatur (max.)80
