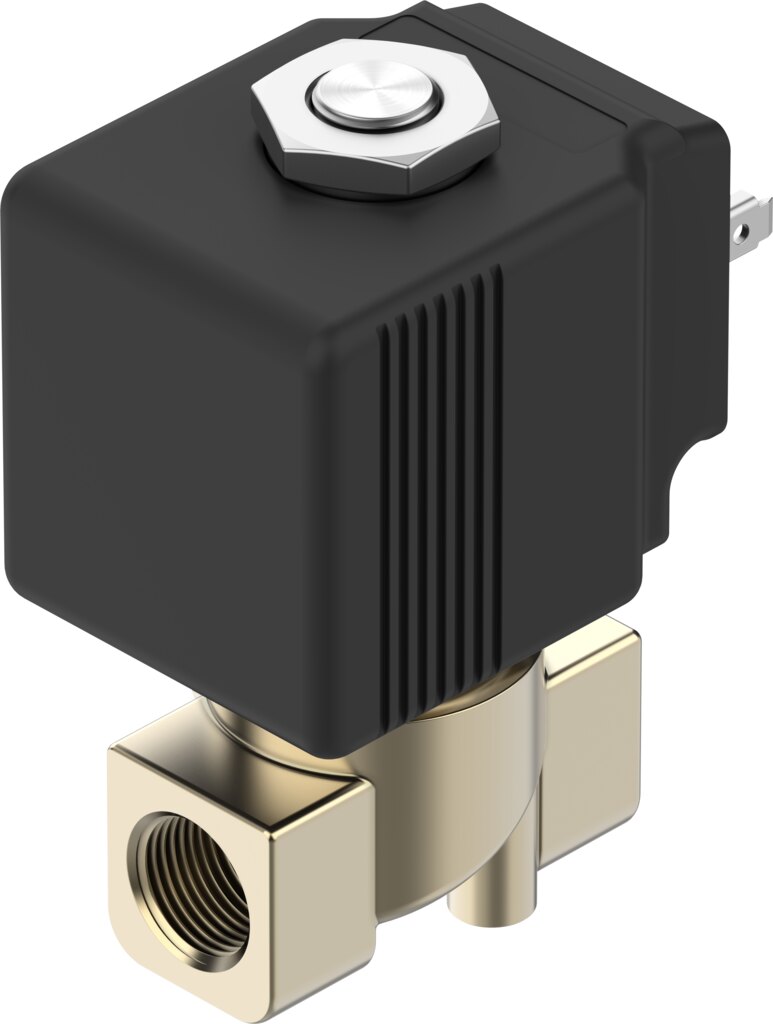

2/2-Wege-Magnetventil G1/4 DN 2 mm Messing 220/230 V AC VZWD-B-L-M22C-M-G14-20-V-36-3A-A1-50 - Festo 8214555
Stromlos geschlossenes Magnetventil, das Medien bis 50 bar und 140 °C direkt schaltet, unabhängig vom Differenzdruck. Mit G1/4, Nennweite 2 mm und Kv 0,1 m³/h, Spule 220/230 V AC, Gehäuse Messing, Schutzart IP65.
- Fachhändler seit 2009
- Rechnungskauf für Stammkunden
- Weltweiter Versand
- Detailfragen mit dem Hersteller
Beschreibung
Wo Wasser, Mineralöl oder inerte Gase bei bis zu 50 bar sicher abgesperrt werden müssen, schaltet das Festo-Magnetventil VZWD-B-L-M22C-M-G14-20-V-36-3A-A1-50 direkt über den Magneten. Es braucht keine Druckdifferenz und öffnet auch bei drucklosem System, mit Kv 0,1 m³/h bei Nennweite 2 mm.
Vorteile
- Schaltet ab 0 bar: direktgesteuert, keine Mindestdruckdifferenz, Mediumsdruck 0 bis 50 bar
- Kurze Schaltzeiten: 8 ms ein, 25 ms aus
- Heiße Medien: Mediumstemperatur -10 bis 140 °C, Dichtungen aus FPM
- Dauerbetrieb: 100 % Einschaltdauer, Spule 220/230 V AC (40 VA Anzug, 30 VA Halten), Isolierstoffklasse H
- Einfache Montage: Leitungseinbau in beliebiger Einbaulage, Stecker nach EN 175301-803, Schutzart IP65
Einsatz
Typische Einsatzorte sind Kühl- und Spülkreise, Schmier- und Ölversorgungen sowie Gasleitungen in Maschinen und Prüfständen. Der Anschluss G1/4 wird direkt in die Leitung geschraubt.
Technische Daten
| Merkmal | Wert |
|---|---|
| Bestelltyp | VZWD-B-L-M22C-M-G14-20-V-36-3A-A1-50 |
| Teilenummer | 8214555 |
| Konstruktiver Aufbau | direktgesteuertes Sitzventil |
| Betätigungsart | elektrisch |
| Dichtprinzip | weich |
| Einbaulage | beliebig |
| Befestigungsart | Leitungseinbau |
| Anschluss Armatur | G1/4 |
| Elektrischer Anschluss | Stecker, nach EN 175301-803, viereckige Bauform |
| Nennweite | 2 mm |
| Ventilfunktion | 2/2 geschlossen monostabil |
| Handhilfsbetätigung | keine |
| Strömungsrichtung | nicht reversibel |
| Medium | Druckluft nach ISO 8573-1:2010 [7:4:4], inerte Gase, Mineralöl, Wasser, neutrale Flüssigkeiten, weitere Durchflussmedien auf Anfrage |
| Druckdifferenz | 0 bar |
| Spulenkennwerte | 220/230 V AC, 50/60 Hz, Anzugsleistung 40 VA, Halteleistung 30 VA |
| Isolierstoffklasse | H |
| Zulässige Spannungsschwankungen | +15 % / -10 % |
| Einschaltdauer | 100% |
| Rückstellart | mechanische Feder |
| Steuerart | direkt |
| Mediumsdruck | 0 bis 50 bar |
| Maximale Viskosität | 25 mm²/s |
| Mediumstemperatur | -10 bis 140 °C |
| Umgebungstemperatur | -10 bis 80 °C |
| Durchfluss Kv | 0,1 m³/h |
| Schaltzeit ein | 8 ms |
| Schaltzeit aus | 25 ms |
| Werkstoff-Hinweis | RoHS konform |
| Werkstoff Gehäuse | Messing |
| Werkstoffnummer Gehäuse | CW617N |
| Werkstoff Dichtungen | FPM |
| CE-Zeichen (siehe Konformitätserklärung) | nach EU-EMV-Richtlinie, nach EU-Niederspannungs-Richtlinie, nach EU-RoHS-Richtlinie |
| UKCA-Zeichen (siehe Konformitätserklärung) | nach UK RoHS Vorschriften, nach UK Vorschriften für elektrische Betriebsmittel |
| Schutzart | IP65 |
| Korrosionsbeständigkeitsklasse KBK | 1 - niedrige Korrosionsbeanspruchung |
| Hersteller | Festo |
| Hersteller-Nr. | VZWD-B-L-M22C-M-G14-20-V-36-3A-A1-50 |
| EAN | 4052568788834 |
| Zolltarifnummer | 84818079 |
| GPSR Herstellerdaten | Festo Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com |
| Artikelzustand | Neu |
| Artikel-Authentizität | Originalprodukt |
| Werkstoff | Messing |
| Gewinde | G 1/4 |
| Nennweite DN [mm] | 2 |
| Dichtmaterial | FPM |
| Funktion | 2/2 geschlossen monostabil |
| Bauart | direktgesteuertes Sitzventil |
| Medientemperatur [°C] | -10 bis 140 |
| Norm | DIN EN 175301-803 |
| Betriebsspannung | 230 V AC |
| Serie | VZWD |
| Betriebsdruck max [bar] | 50 |
| Pneumatischer Anschluss | G1/4 |
| Temperatur (max.) | 80 |
