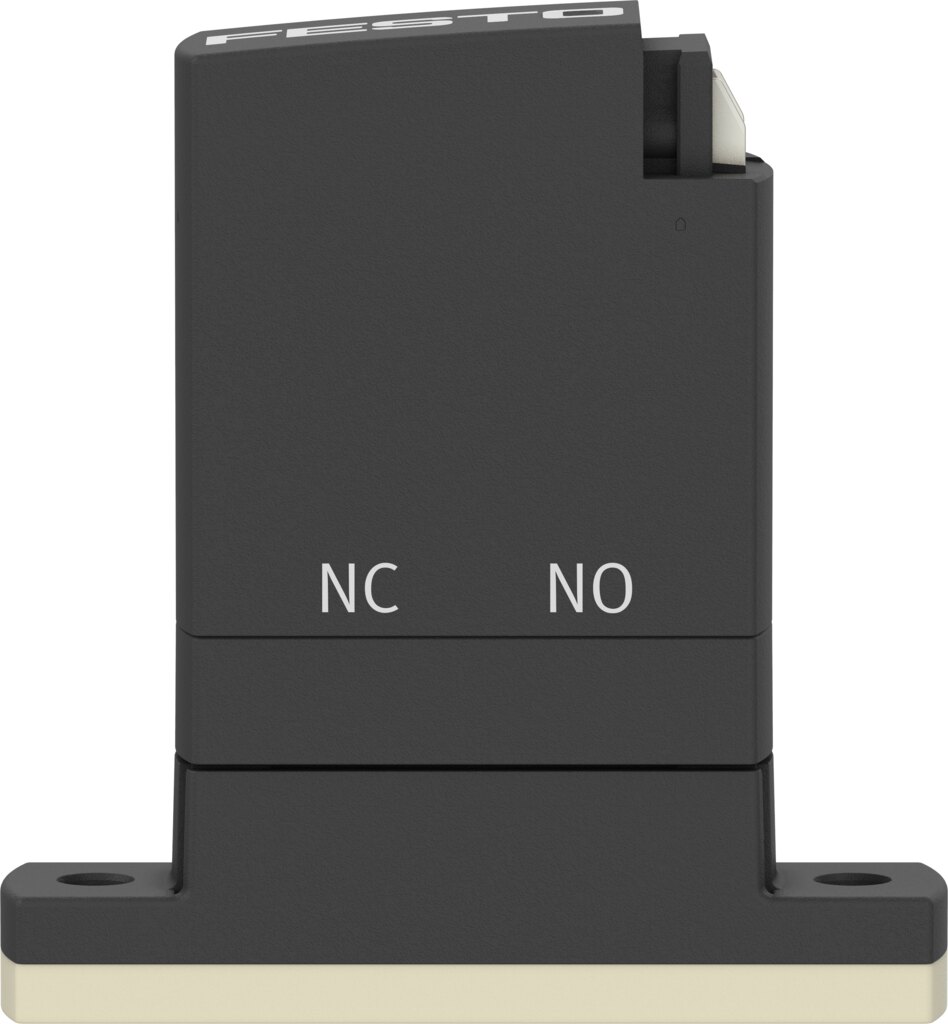

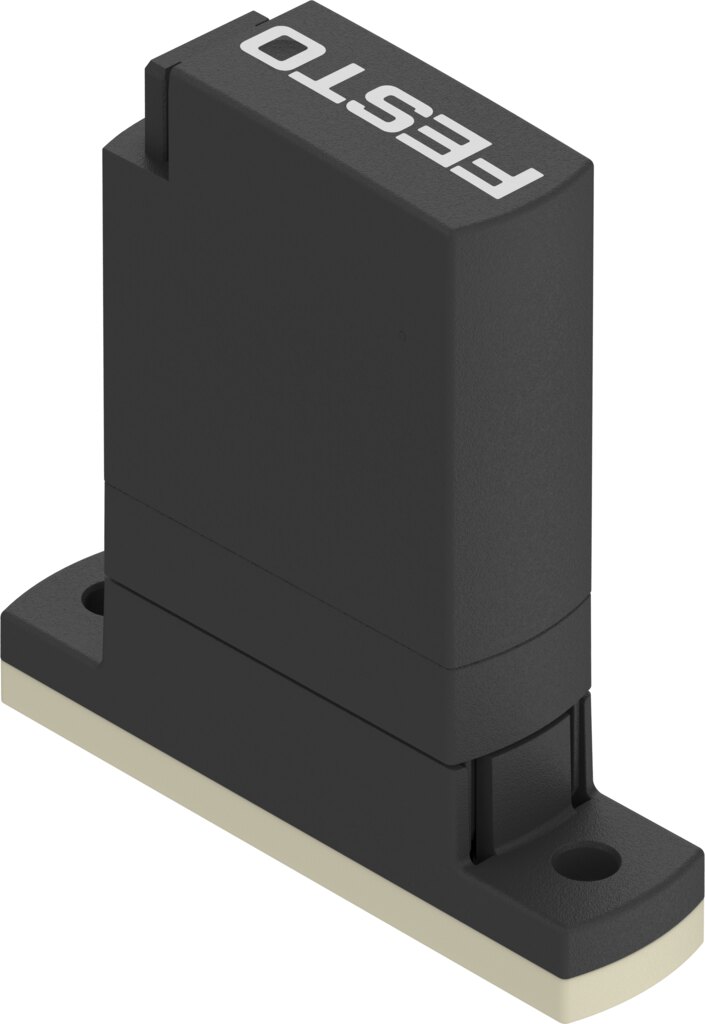

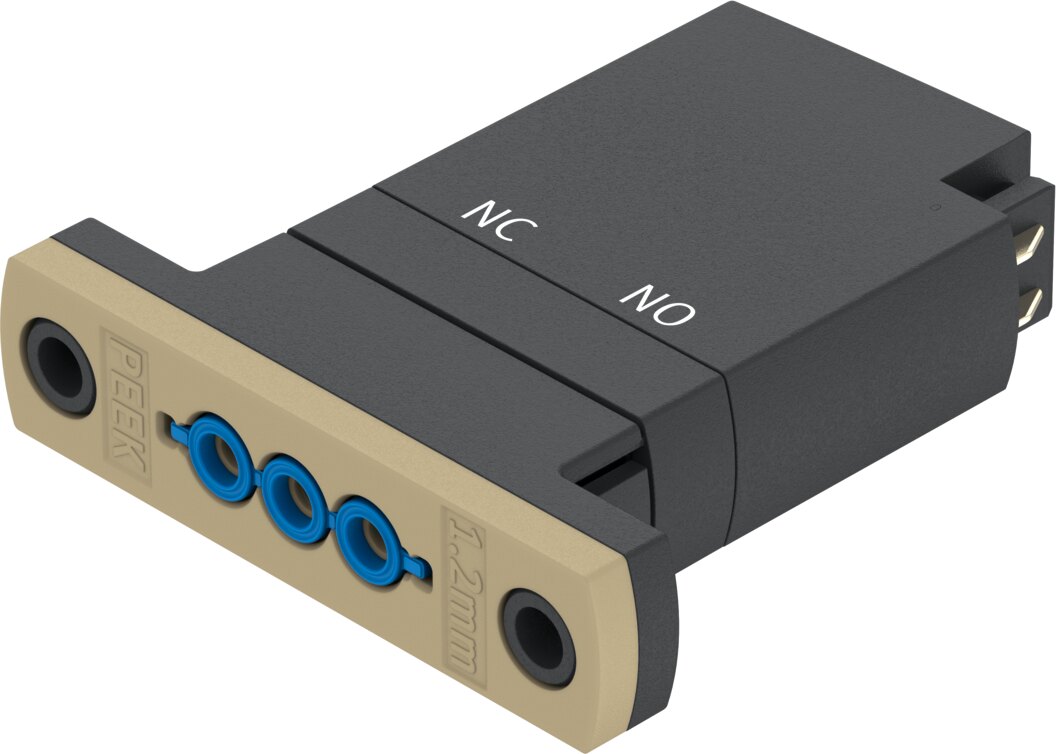

Mediengetrenntes Magnetventil VYKA-F7-M22C-12-PE-5YQ7 - Festo 8170088

Abbildungen beispielhaft, teils KI-bearbeitet. Maßgeblich sind die technischen Daten. KI-Hinweis

Mediengetrenntes Magnetventil VYKA-F7-M22C-12-PE-5YQ7 - Festo 8170088

Name: Mediengetrenntes Magnetventil VYKA-F7-M22C-12-PE-5YQ7 - Festo 8170088
Brand: Festo
SKU: FES-8170088
Price: 100.94 EUR
Availability: InStock

Festo ✓ Originalprodukt Neuware

Netto

100,94 €

zzgl. MwSt.

120,12 € inkl. 19 % MwSt., zzgl. Versand

Artikel FES-8170088

Hersteller-Nr. VYKA-F7-M22C-12-PE-5YQ7

Frage zum Artikel

Datenblatt (PDF)

Fachhändler seit 2009
Rechnungskauf für Stammkunden
Weltweiter Versand
Detailfragen mit dem Hersteller

Technische Daten

Konstruktiver Aufbau	Wippenventil mit Membrandichtung
Dichtprinzip	weich
vom Medium berührte Werkstoffe	PEEK
Lebensmitteltauglichkeit	siehe erweiterte Werkstoffinformation
Ventilfunktion	2/2 geschlossen monostabil
Nennweite	1,2 mm
Strömungsrichtung	reversibel mit Einschränkungen
Betätigungsart	elektrisch
Steuerart	direkt
Rückstellart	mechanische Feder
Handhilfsbetätigung	keine
Einbaulage	beliebig
Befestigungsart	mit Durchgangsbohrung für Schraube M2
Elektrischer Anschluss 1, Anschlussart	Dose
Elektrischer Anschluss 1, Anschlusstechnik	Anschlussbild Q7
Elektrischer Anschluss 1, Anzahl Pole/Adern	2
Elektrischer Anschluss 1, Anschlussbild	00997312
Baugröße	7
Rastermaß	7,5 mm
Fluidanschluss	Flansch
Medium	Flüssige Medien, Gasförmige Medien
Hinweis zum Medium	Beständigkeit der medienberührenden Werkstoffe beachten, maximale Partikelgröße 5 µm
Innenvolumen	18 µl Fluidraum Ventil, 24 µl Ventil mit fluidischen Anschlüssen
Mediumstemperatur flüssige Medien	0 ... 50 °C
Mediumstemperatur gasförmige Medien	0 ... 50 °C
Umgebungstemperatur	0 ... 50 °C
Lagertemperatur	-20 ... 70 °C
Mediumsdruck	-0,5 ... 2 bar
Hinweis zum Mediumsdruck	IN: -0,25 - 2 bar / -0,025 - 0,2 MPa / -3,625 - 29 psi, OUT: -0,5 - 1 bar / -0,05 - 0,1 MPa / -7,25 - 14,5 psi
Druckdifferenz	2 bar
Berstdruck	23 bar
Betriebsspannungsbereich DC	12 ... 26 V
Hinweis zum Betriebsspannungsbereich DC	mit elektrischer Anschlussplatte VAVE-K1-…
Zulässige Spannungsschwankungen	+/- 10 %
Elektrische Leistungsaufnahme	3,5 W
Hinweis zur Leistungsaufnahme	Niederstromphase 0,3 W, Hochstromphase 3,5 W für 60 ms, in Verbindung mit VAVE-K1-…
Spulenkennwerte	12 - 26 V DC: Niederstromphase 0,06 W, Hochstromphase 2,2 W
Isolierstoffklasse	B
Einschaltdauer	100% in Verbindung mit Haltestromabsenkung, Hinweise zum Betrieb der Magnetventile beachten.
Max. Schaltfrequenz	6 Hz
Hinweis zur Schaltfrequenz	abhängig von Umgebungstemperatur und Einbauzustand, Bei 100 % Einschaltdauer abhängig von Umgebungstemperatur und Einbauzustand. Bei Einschaltdauer <100 % höhere Schaltfrequenzen möglich.
Schaltzeit ein flüssige Medien	5 ms
Schaltzeit ein gasförmige Medien	5 ms
Hinweis zur Schaltzeit	Schaltzeit ist abhängig von Medium, Temperatur, Mediumsdruck und individuellen Betriebsbedingungen
Normalnenndurchfluss (normalisiert nach DIN 1343)	10 l/min
Hinweis zum Normalnenndurchfluss	Bei einem Druckabfall von 1 -> 0 bar (gasförmige Medien)
Durchfluss Kv	0,3 l/min
Hinweis zu Durchfluss Kv	Für Medium Wasser, Druckdifferenz 1 bar
Durchfluss Wasser bei max. Betriebsdruck	0,45 l/min
Werkstoff Gehäuse	PEEK, PPA-verstärkt
Werkstoff Membran	EPDM
Werkstoff Dichtungen	EPDM
Werkstoff-Hinweis	RoHS konform
LABS-Konformität	VDMA24364-Zone III
Produktgewicht	10,9 g
Schutzart	IP40
Hinweis zur Schutzart	in montiertem Zustand
Anwendungshinweis	nur für den Einsatz in Innenräumen
Korrosionsbeständigkeitsklasse KBK	0 - keine Korrosionsbeanspruchung
Hersteller	Festo
Hersteller-Nr.	VYKA-F7-M22C-12-PE-5YQ7
EAN	4052568614539
Zolltarifnummer	84818087
GPSR Herstellerdaten	Festo Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com
Artikelzustand	Neu
Artikel-Authentizität	Originalprodukt
