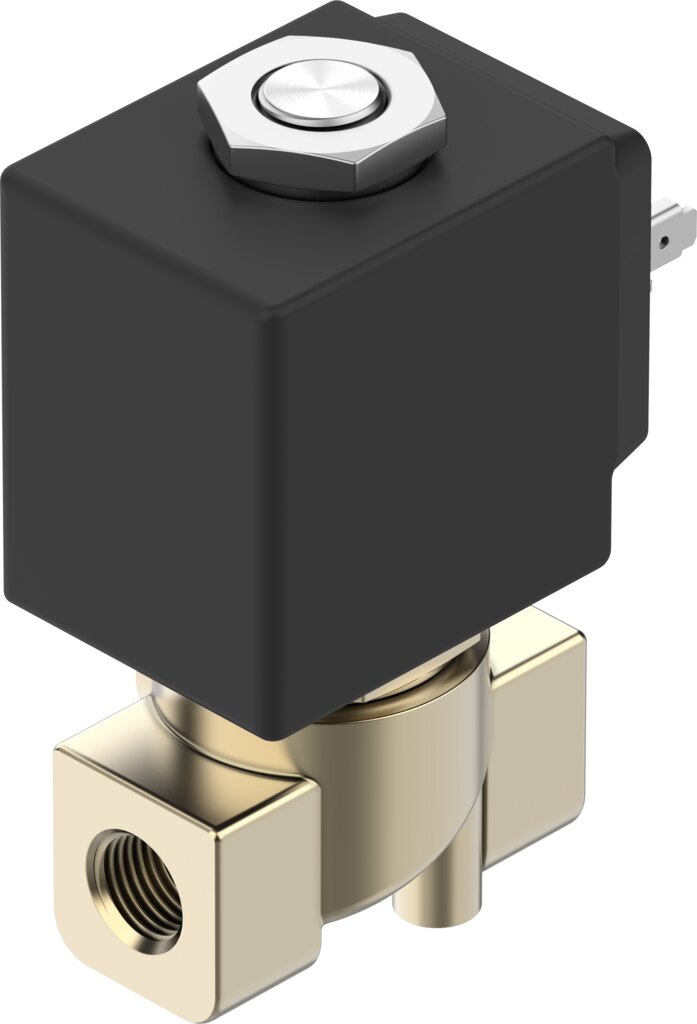

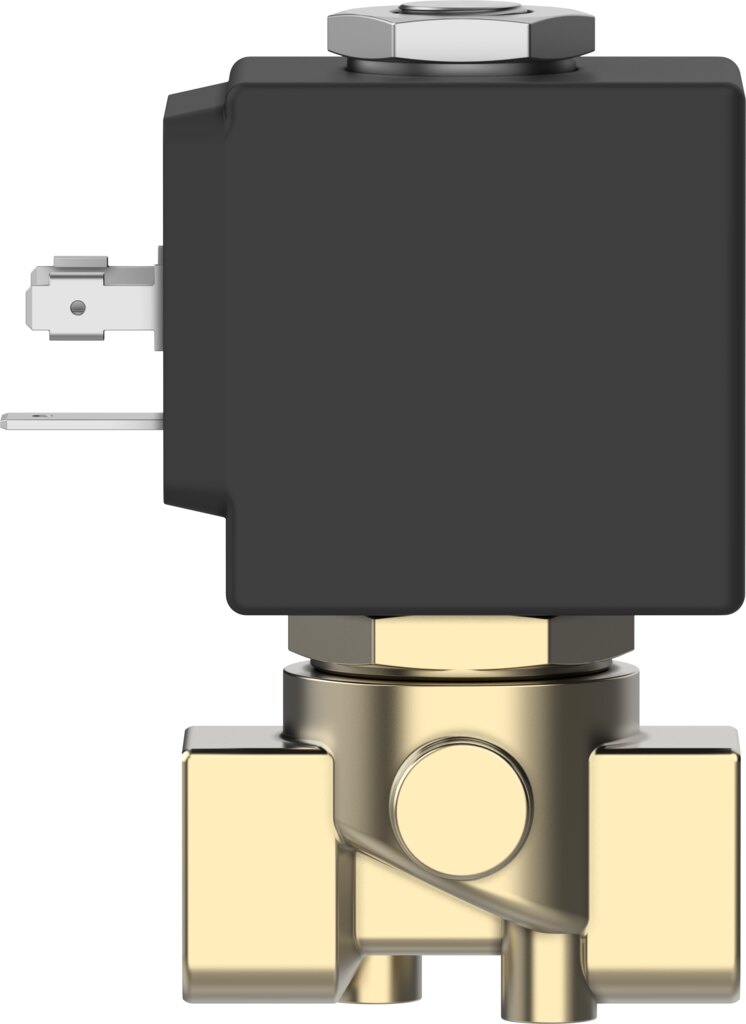

2/2-Wege-Magnetventil NPT 1/8 DN 3 mm Messing 110 V AC VZWD-B-L-M22C-M-N18-30-V-30-2A-A1-15 - Festo 8214630
Für Absperr- und Dosieraufgaben mit Wasser, Öl oder Gas bis 15 bar: Das VZWD öffnet direkt, ohne Mindestdruck, in 8 ms. NPT 1/8-Anschluss, DN 3 mm, Kv 0,25 m³/h, 110 V AC-Spule, Gehäuse aus Messing, FPM-Dichtungen.
- Fachhändler seit 2009
- Rechnungskauf für Stammkunden
- Weltweiter Versand
- Detailfragen mit dem Hersteller
Beschreibung
Mit Nennweite 3 mm und Anschluss NPT 1/8 dosiert und sperrt das Festo-Magnetventil VZWD-B-L-M22C-M-N18-30-V-30-2A-A1-15 flüssige und gasförmige Medien bis 15 bar. Die Direktsteuerung macht es unabhängig vom Differenzdruck, die Spule 110 V AC öffnet es in 8 ms.
Vorteile
- Schaltet ab 0 bar: direktgesteuert, keine Mindestdruckdifferenz, Mediumsdruck 0 bis 15 bar
- Kurze Schaltzeiten: 8 ms ein, 25 ms aus
- Heiße Medien: Mediumstemperatur -10 bis 140 °C, Dichtungen aus FPM
- Bewährtes Gehäuse: Messing CW617N, KBK 1 für Umgebungen mit niedriger Korrosionsbeanspruchung
- Einfache Montage: Leitungseinbau in beliebiger Einbaulage, Stecker nach EN 175301-803, Schutzart IP65
Einsatz
Das Ventil eignet sich für Absperr- und Dosieraufgaben mit Wasser, Mineralöl, inerten Gasen und Druckluft, etwa in Kühlkreisläufen, Spülvorgängen oder Schmiersystemen. Eingebaut wird es mit NPT 1/8 direkt in die Rohrleitung.
Technische Daten
| Merkmal | Wert |
|---|---|
| Bestelltyp | VZWD-B-L-M22C-M-N18-30-V-30-2A-A1-15 |
| Teilenummer | 8214630 |
| Konstruktiver Aufbau | direktgesteuertes Sitzventil |
| Betätigungsart | elektrisch |
| Dichtprinzip | weich |
| Einbaulage | beliebig |
| Befestigungsart | Leitungseinbau |
| Anschluss Armatur | NPT 1/8 |
| Elektrischer Anschluss | Stecker, nach EN 175301-803, viereckige Bauform |
| Nennweite | 3 mm |
| Ventilfunktion | 2/2 geschlossen monostabil |
| Handhilfsbetätigung | keine |
| Strömungsrichtung | nicht reversibel |
| Medium | Druckluft nach ISO 8573-1:2010 [7:4:4], inerte Gase, Mineralöl, Wasser, neutrale Flüssigkeiten, weitere Durchflussmedien auf Anfrage |
| Druckdifferenz | 0 bar |
| Spulenkennwerte | 110 V AC, 50/60 Hz, Anzugsleistung 20 VA, Halteleistung 15 VA |
| Isolierstoffklasse | F |
| Zulässige Spannungsschwankungen | +15 % / -10 % |
| Einschaltdauer | 100% |
| Rückstellart | mechanische Feder |
| Steuerart | direkt |
| Mediumsdruck | 0 bis 15 bar |
| Maximale Viskosität | 25 mm²/s |
| Mediumstemperatur | -10 bis 140 °C |
| Umgebungstemperatur | -10 bis 80 °C |
| Durchfluss Kv | 0,25 m³/h |
| Schaltzeit ein | 8 ms |
| Schaltzeit aus | 25 ms |
| Werkstoff-Hinweis | RoHS konform |
| Werkstoff Gehäuse | Messing |
| Werkstoffnummer Gehäuse | CW617N |
| Werkstoff Dichtungen | FPM |
| CE-Zeichen (siehe Konformitätserklärung) | nach EU-EMV-Richtlinie, nach EU-Niederspannungs-Richtlinie, nach EU-RoHS-Richtlinie |
| UKCA-Zeichen (siehe Konformitätserklärung) | nach UK RoHS Vorschriften, nach UK Vorschriften für elektrische Betriebsmittel |
| Schutzart | IP65 |
| Korrosionsbeständigkeitsklasse KBK | 1 - niedrige Korrosionsbeanspruchung |
| Hersteller | Festo |
| Hersteller-Nr. | VZWD-B-L-M22C-M-N18-30-V-30-2A-A1-15 |
| EAN | 4052568830960 |
| Zolltarifnummer | 84818079 |
| GPSR Herstellerdaten | Festo Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com |
| Artikelzustand | Neu |
| Artikel-Authentizität | Originalprodukt |
| Werkstoff | Messing |
| Gewinde | NPT 1/8 |
| Nennweite DN [mm] | 3 |
| Dichtmaterial | FPM |
| Funktion | 2/2 geschlossen monostabil |
| Bauart | direktgesteuertes Sitzventil |
| Medientemperatur [°C] | -10 bis 140 |
| Norm | DIN EN 175301-803 |
| Betriebsspannung | 110 V AC |
| Serie | VZWD |
| Betriebsdruck max [bar] | 15 |
| Pneumatischer Anschluss | NPT 1/8 |
| Temperatur (max.) | 80 |
