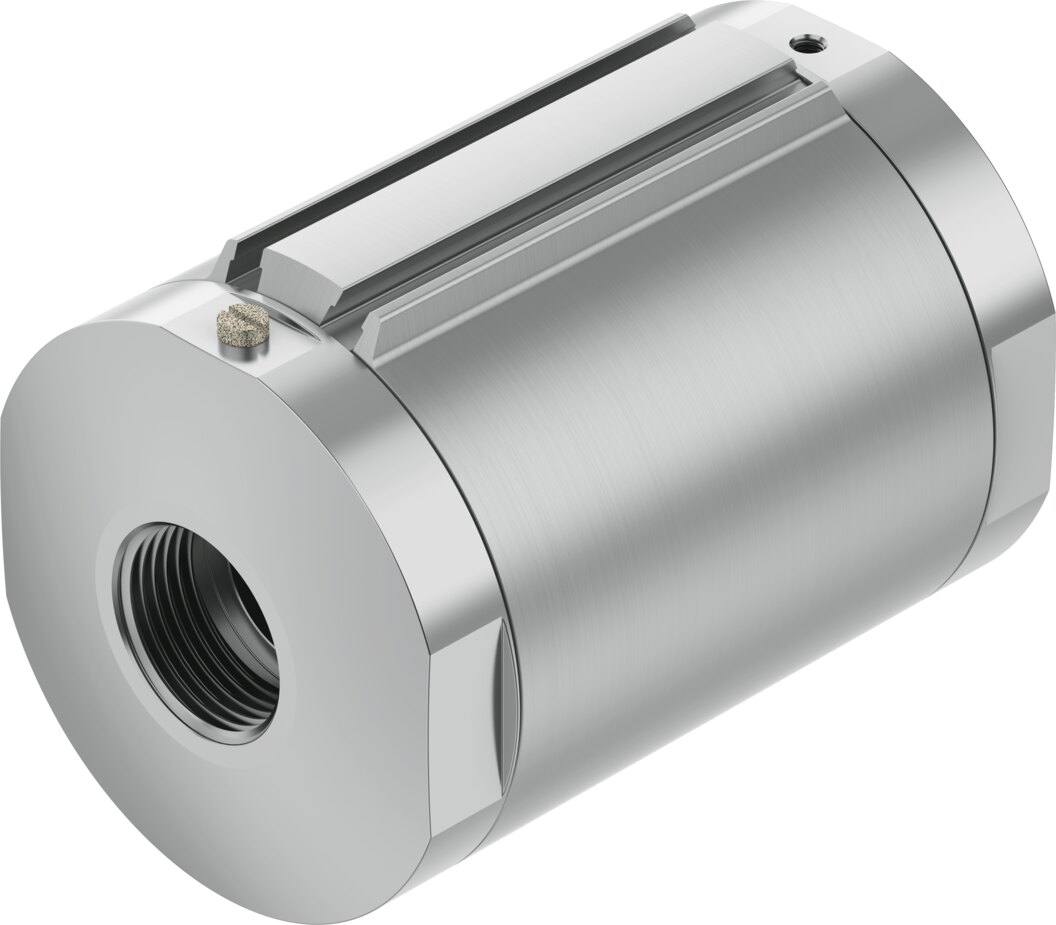

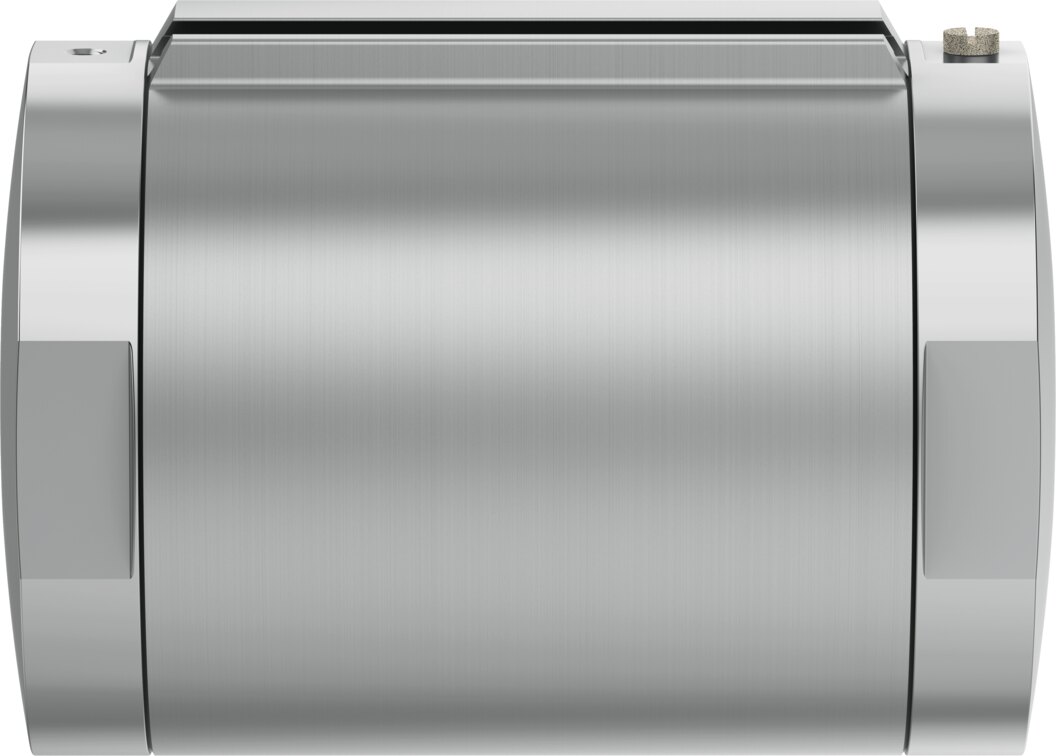

Quetschventil pneumatisch 2/2 NC G1 DN 25 Aluminium VZQA-C-M22C-25-GG-ALALE-5-T28 - Festo 8159107
Das Quetschventil VZQA-C-M22C-25-GG-ALALE-5-T28 sperrt den Durchgang DN 25 über eine Manschette aus EPDM ab, ohne Einbauten im Strömungsweg. Anschluss G1, Mediumsdruck 0 bis 5 bar. Steuerdruck 3,5 bis 6 bar.
- Fachhändler seit 2009
- Rechnungskauf für Stammkunden
- Weltweiter Versand
- Detailfragen mit dem Hersteller
Beschreibung
Das Quetschventil VZQA-C-M22C-25-GG-ALALE-5-T28 sperrt Medien über eine elastische Manschette ab, der freie Durchgang DN 25 bleibt ohne Einbauten im Strömungsweg. Es ist in Ruhestellung geschlossen, der Kv-Wert beträgt 18 m³/h.
Vorteile
- Mediumsdruck 0 bis 5 bar
- Durchfluss Kv 18 m³/h bei Nennweite DN 25
- Steuerdruck (Betriebsdruck) 3,5 bis 6 bar
- Gehäuse aus Aluminium-Knetlegierung
- Schaltzeiten 250 ms ein und 400 ms aus
- Mediumstemperatur -5 bis 60 °C
Einsatz
Geeignet für Druckluft nach ISO 8573-1:2010 [-:-:1], Wasser. Die Einbaulage ist frei wählbar. Lebensmitteltauglichkeit: siehe erweiterte Werkstoffinformation.
Technische Daten
| Merkmal | Wert |
|---|---|
| Typ | VZQA-C-M22C-25-GG-ALALE-5-T28 |
| Festo-Teilenummer | 8159107 |
| Konstruktiver Aufbau | Quetschventil pneumatisch betätigt |
| Betätigungsart | pneumatisch |
| Dichtprinzip | weich |
| Einbaulage | beliebig |
| Befestigungsart | Leitungseinbau |
| Anschluss Armatur | G1 |
| Nennweite DN | 25 |

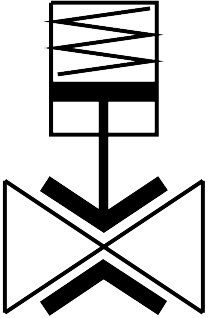

| Ventilfunktion | 2/2 geschlossen monostabil |
| Strömungsrichtung | reversibel |
| Mediumsdruck | 0 bis 5 bar |
| Hinweis zum Mediumsdruck | Der Einsatz im Vakuumbereich wurde bis -0,09 MPa mit Luft bei Raumtemperatur abgeprüft. Je Applikation muss ggf. ein Kontervakuum auf der Steuerseite angelegt werden, um den Medienfluss zu gewährleisten. |
| Betriebsdruck | 3,5 bis 6 bar |
| Nenndruck Armatur PN | 10 |
| Berstdruck | 16 bar |
| Rückstellart | mechanische Feder |
| Steuerart | fremdgesteuert |
| Anschluss Steuerhilfsluft 12 | M5 |
| Steuermedium | Druckluft nach ISO 8573-1:2010 [7:4:1] |
| Medium | Druckluft nach ISO 8573-1:2010 [-:-:1], Wasser |
| Max. Viskosität | 4000 mm²/s |
| Mediumstemperatur | -5 bis 60 °C |
| Umgebungstemperatur | -5 bis 60 °C |
| Lagertemperatur | 5 bis 20 °C |
| Durchfluss Kv | 18 m³/h |
| Schaltzeit ein | 250 ms |
| Schaltzeit aus | 400 ms |
| Werkstoff-Hinweis | RoHS konform |
| LABS-Konformität | VDMA24364-Zone III |
| Werkstoff Gehäuse | Aluminium-Knetlegierung |
| Werkstoff Gehäusedeckel | Aluminium-Knetlegierung |
| Werkstoff Dichtungen | FPM |
| Werkstoff Absperrelement | EPDM |
| Produktgewicht | 1186 g |
| Lebensmitteltauglichkeit | siehe erweiterte Werkstoffinformation |
| Werkstoff Schale | PPS |
| Gewicht | 1,3 kg |
| Hersteller | Festo |
| Hersteller-Nr. | VZQA-C-M22C-25-GG-ALALE-5-T28 |
| EAN | 4052568596644 |
| Zolltarifnummer | 84818079 |
| GPSR Herstellerdaten | Festo Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com |
| Artikelzustand | Neu |
| Artikel-Authentizität | Originalprodukt |
| Werkstoff | Aluminium |
| Gewinde | G 1 |
| Nennweite DN [mm] | 25 |
| Nenndruck PN [bar] | 10 |
| Dichtmaterial | FPM |
| Gehäusewerkstoff | Aluminium |
| Funktion | 2/2 geschlossen monostabil |
| Bauart | Quetschventil pneumatisch betätigt |
| Medientemperatur [°C] | -5 bis 60 |
| Serie | VZQA |
| Pneumatischer Anschluss | M5 |
