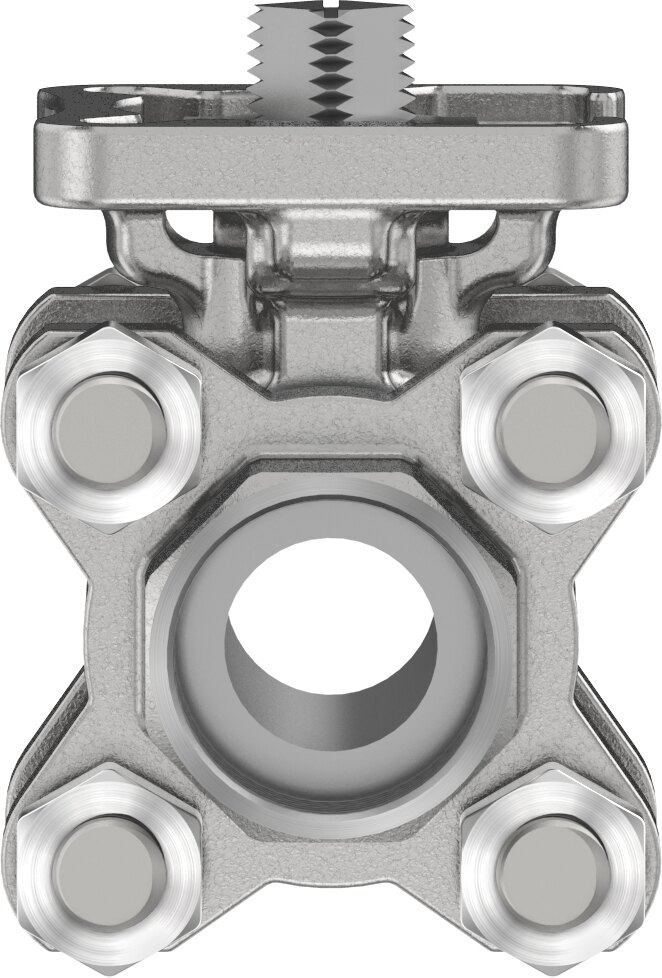

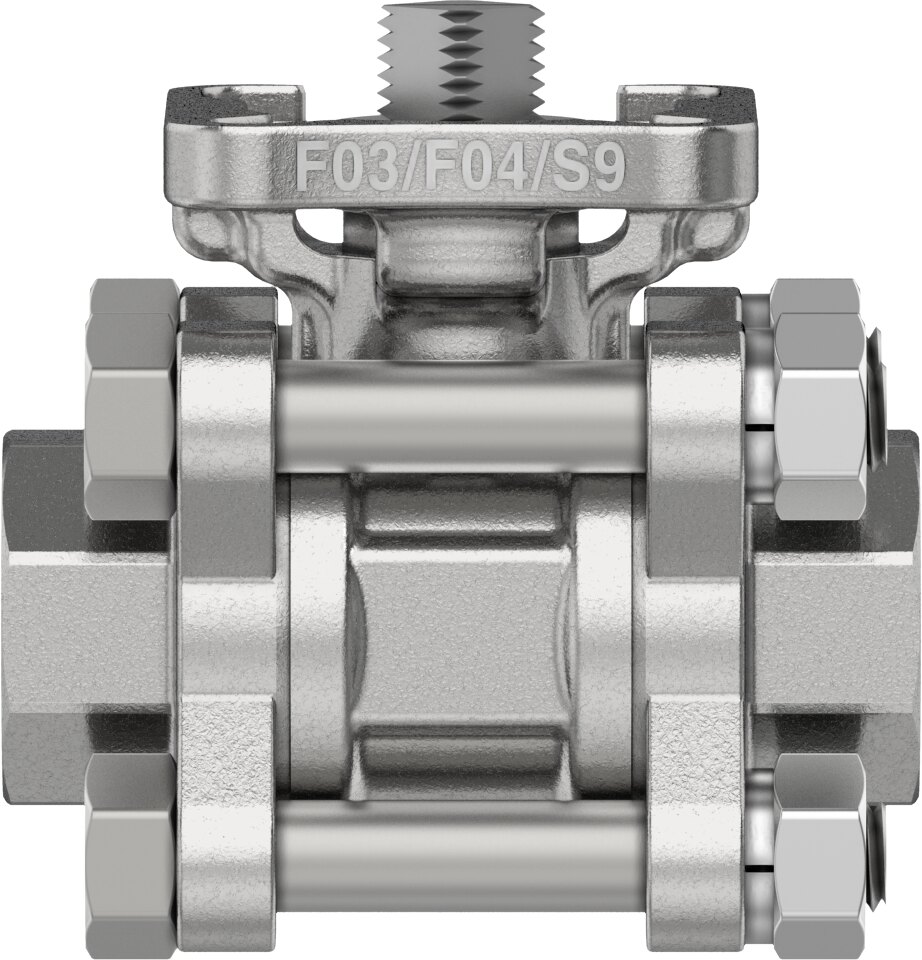

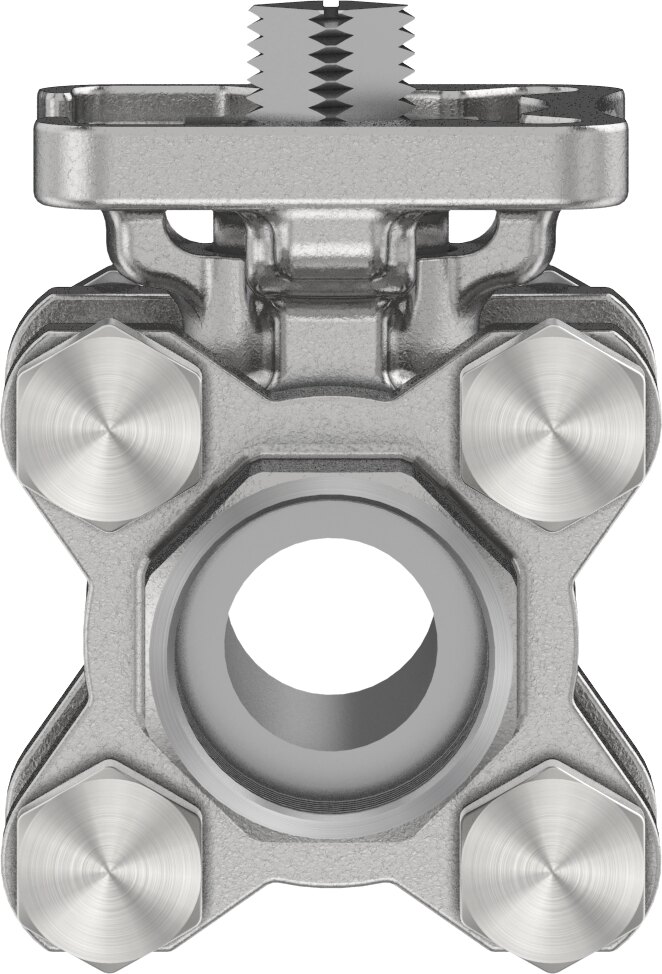

2-Wege-Kugelhahn Edelstahl mit Schweißenden DN 15 PN 63 VZBE-1/2-WA-63-T-2-F0304-V15V15 - Festo 8089040
Absperren in Leitungen DN 15 bis PN 63: der 2-Wege-Kugelhahn VZBE-1/2-WA-63-T-2-F0304-V15V15 aus Edelstahlguss mit Anschluss Schweißende nach ASME B16,11. Er nimmt über das Flanschbild F03, F04 nach ISO 5211 einen Schwenkantrieb auf, der Durchfluss liegt bei Kv 32 m³/h. Medien von -20 bis 200 °C.
- Fachhändler seit 2009
- Rechnungskauf für Stammkunden
- Weltweiter Versand
- Detailfragen mit dem Hersteller
Beschreibung
Der 2-Wege-Kugelhahn VZBE-1/2-WA-63-T-2-F0304-V15V15 sperrt Rohrleitungen der Nennweite DN 15 ab und ist für Nenndruck PN 63 ausgelegt. Kennwert für die Auslegung: Kv 32 m³/h.
Das spricht für den Typ
- Kv-Wert 32 m³/h in DN 15
- Nenndruck PN 63 für das Armaturgehäuse
- Gehäuse und Kugel aus Edelstahlguss 1.4408/CF8M
- Losbrechmoment 7 Nm bei Nenndruck als Basis für die Antriebsauslegung
- Medien von -20 bis 200 °C
- Anschlussflansch F03, F04 nach ISO 5211 für den direkten Antriebsanbau
Einsatz
Als Medien nennt Festo für VZBE-1/2-WA-63-T-2-F0304-V15V15: Dampf, Druckluft nach ISO 8573-1:2010 [-:-:-], Inerte Gase, Wasser, neutrale Flüssigkeiten. Einbaulage beliebig. ATEX-Explosionsschutz: Zonen 1, 2, 21 und 22. Ein passender Schwenkantrieb wird über die ISO-5211-Schnittstelle direkt aufgesetzt.
Technische Daten
| Merkmal | Wert |
|---|---|
| Typ | VZBE-1/2-WA-63-T-2-F0304-V15V15 |
| Festo-Teilenummer | 8089040 |
| Konstruktiver Aufbau | 2-Wege-Kugelhahn |
| Betätigungsart | mechanisch |
| Dichtprinzip | weich |
| Einbaulage | beliebig |
| Befestigungsart | Leitungseinbau |
| Anschluss Armatur | Schweißende nach ASME B16,11 |
| Schaltstellungsanzeige | Schlitzrichtung = Durchflussrichtung |
| Flanschbohrbild | F03, F04 |
| Innen-Ø | 15 mm |
| Nennweite DN | 15 |
| Ventilfunktion | 2/2 |
| Strömungsrichtung | reversibel |
| Nenndruck Armatur PN | 63 |
| Losbrechmoment bei Druckdifferenz Nenndruck Armatur PN | 7 Nm |
| Basierend auf Norm | ISO 5211 |
| Medium | Dampf, Druckluft nach ISO 8573-1:2010 [-:-:-], Inerte Gase, Wasser, neutrale Flüssigkeiten |
| Mediumstemperatur | -20 bis 200 °C |
| Durchfluss Kv | 32 m³/h |
| Werkstoff-Hinweis | RoHS konform |
| LABS-Konformität | VDMA24364-Zone III |
| Werkstoff Gehäuse | Edelstahlguss |
| Werkstoffnummer Gehäuse | 1.4408/CF8M |
| Werkstoff Sitzdichtung | PTFE, modifiziert |
| Werkstoff Dichtungen | FPM, PTFE |
| Werkstoff Kugel | Edelstahlguss |
| Werkstoffnummer Kugel | 1.4408/CF8M |
| Werkstoff Welle | hochlegierter Stahl rostfrei |
| Werkstoffnummer Welle | 1.4401 |
| Produktgewicht | 500 g |
| Zulassung | CRN |
| Explosionsschutz | Zone 1 (ATEX), Zone 2 (ATEX), Zone 21 (ATEX), Zone 22 (ATEX) |
| Korrosionsbeständigkeitsklasse KBK | 4 - besonders starke Korrosionsbeanspruchung |
| Gewicht | 0,5 kg |
| Hersteller | Festo |
| Hersteller-Nr. | VZBE-1/2-WA-63-T-2-F0304-V15V15 |
| EAN | 4052568457945 |
| Zolltarifnummer | 84818081 |
| GPSR Herstellerdaten | Festo Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com |
| Artikelzustand | Neu |
| Artikel-Authentizität | Originalprodukt |
| Werkstoff | Edelstahl 1.4408 |
| Nennweite DN [mm] | 15 |
| Nenndruck PN [bar] | 63 |
| Dichtmaterial | FKM, PTFE |
| Gehäusewerkstoff | Edelstahl 1.4408 |
| Funktion | 2/2 |
| Bauart | 2-Wege-Kugelhahn |
| Medientemperatur [°C] | -20 bis 200 |
| Norm | DIN EN ISO 5211 |
| Serie | VZBE |
