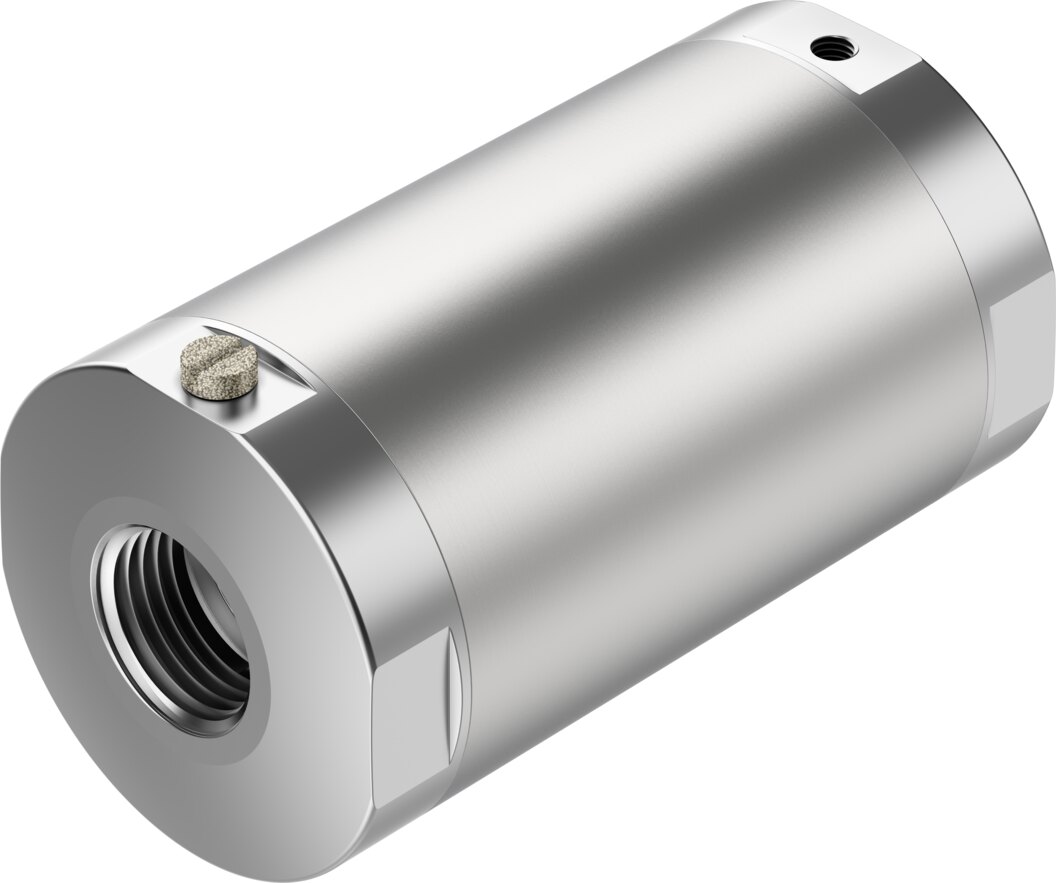

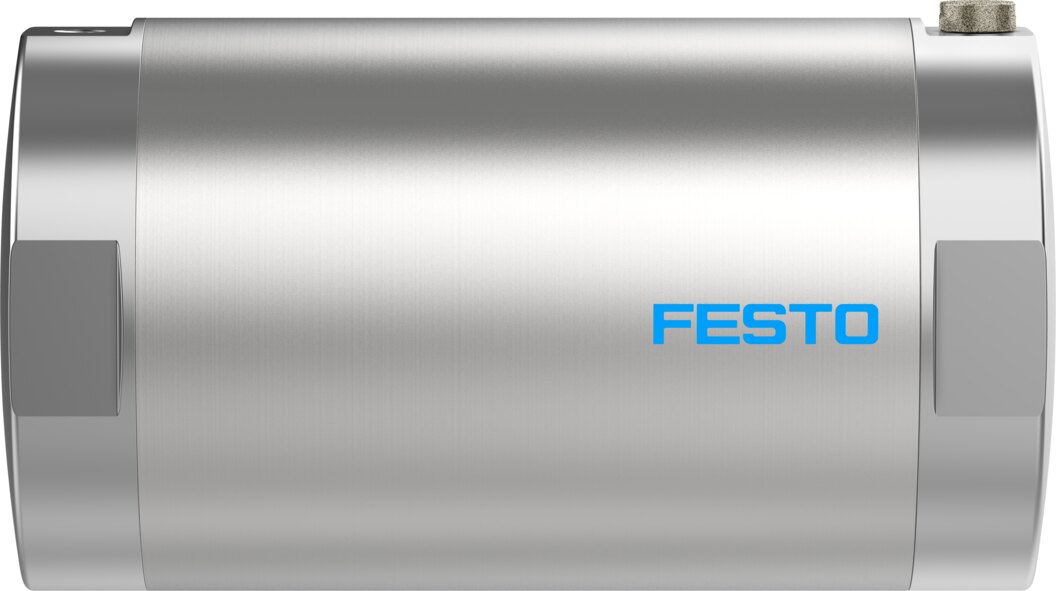

Quetschventil pneumatisch 2/2 NC G1/2 DN 15 Edelstahl VZQA-C-M22C-15-GG-V2V4S1-2 - Festo 3412428

Festo ✓ Originalprodukt Neuware

Medien bis 4000 mm²/s Viskosität schaltet das Quetschventil VZQA-C-M22C-15-GG-V2V4S1-2 über eine Manschette aus VMQ (Silikon), es ist in Ruhestellung geschlossen. Anschluss G1/2, Mediumsdruck 0 bis 2 bar. Steuerdruck 3,5 bis 6 bar.

Netto
476,66 €
zzgl. MwSt.
567,23 € inkl. 19 % MwSt., zzgl. Versand
Artikel FES-3412428
Hersteller-Nr. VZQA-C-M22C-15-GG-V2V4S1-2
Frage zum Artikel
  • Fachhändler seit 2009
  • Rechnungskauf für Stammkunden
  • Weltweiter Versand
  • Detailfragen mit dem Hersteller

Beschreibung

Im Quetschventil VZQA-C-M22C-15-GG-V2V4S1-2 wird die Manschette im Durchgang DN 15 pneumatisch zusammengedrückt und schließt so ab. Es ist in Ruhestellung geschlossen, der Kv-Wert beträgt 5 m³/h.

Vorteile im Überblick

  • Mediumsdruck 0 bis 2 bar
  • Durchfluss Kv 5 m³/h bei Nennweite DN 15
  • Steuerdruck (Betriebsdruck) 3,5 bis 6 bar
  • Gehäuse aus hochlegiertem rostfreiem Stahl 1.4301
  • Schaltzeiten 150 ms ein und 250 ms aus
  • Medien von -5 bis 100 °C

Einsatz

Geeignet für Druckluft nach ISO 8573-1:2010 [-:-:1], Wasser. Einbaulage beliebig. Lebensmitteltauglichkeit: siehe Konformitätserklärung.

Technische Daten

MerkmalWert
TypVZQA-C-M22C-15-GG-V2V4S1-2
Festo-Teilenummer3412428
Konstruktiver AufbauQuetschventil pneumatisch betätigt
Betätigungsartpneumatisch
Dichtprinzipweich
Einbaulagebeliebig
BefestigungsartLeitungseinbau
Anschluss ArmaturG1/2
Nennweite DN15

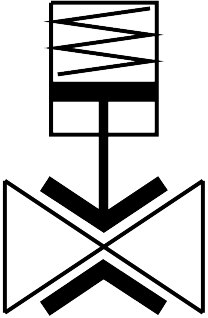

Ventilfunktion2/2 geschlossen monostabil
Strömungsrichtungreversibel
Mediumsdruck0 bis 2 bar
Hinweis zum MediumsdruckDer Einsatz im Vakuumbereich wurde bis -0,09 MPa mit Luft bei Raumtemperatur abgeprüft. Je Applikation muss ggf. ein Kontervakuum auf der Steuerseite angelegt werden, um den Medienfluss zu gewährleisten.
Betriebsdruck3,5 bis 6 bar
Nenndruck Armatur PN10
Berstdruck16 bar
Rückstellartmechanische Feder
Steuerartfremdgesteuert
Anschluss Steuerhilfsluft 12M5
SteuermediumDruckluft nach ISO 8573-1:2010 [7:4:1]
MediumDruckluft nach ISO 8573-1:2010 [-:-:1], Wasser
Max. Viskosität4000 mm²/s
Mediumstemperatur-5 bis 100 °C
Umgebungstemperatur-5 bis 60 °C
Lagertemperatur5 bis 30 °C
Durchfluss Kv5 m³/h
Schaltzeit ein150 ms
Schaltzeit aus250 ms
Werkstoff-HinweisRoHS konform
LABS-KonformitätVDMA24364-Zone III
Werkstoff Gehäusehochlegierter Stahl rostfrei
Werkstoffnummer Gehäuse1.4301
Werkstoff Gehäusedeckelhochlegierter Stahl rostfrei
Werkstoffnummer Gehäusedeckel1.4404 / AISI 316L
Werkstoff DichtungenFPM
Werkstoff AbsperrelementVMQ (Silikon)
Produktgewicht549 g
Lebensmitteltauglichkeitsiehe Konformitätserklärung
Werkstoff SchalePPS
Gewicht0,6 kg
HerstellerFesto
Hersteller-Nr.VZQA-C-M22C-15-GG-V2V4S1-2
EAN4052568460068
Zolltarifnummer84818073
GPSR HerstellerdatenFesto Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com
ArtikelzustandNeu
Artikel-AuthentizitätOriginalprodukt
WerkstoffEdelstahl 1.4301
GewindeG 1/2
Nennweite DN [mm]15
Nenndruck PN [bar]10
DichtmaterialFPM
GehäusewerkstoffEdelstahl 1.4301
Funktion2/2 geschlossen monostabil
BauartQuetschventil pneumatisch betätigt
Medientemperatur [°C]-5 bis 100
SerieVZQA
Pneumatischer AnschlussM5
