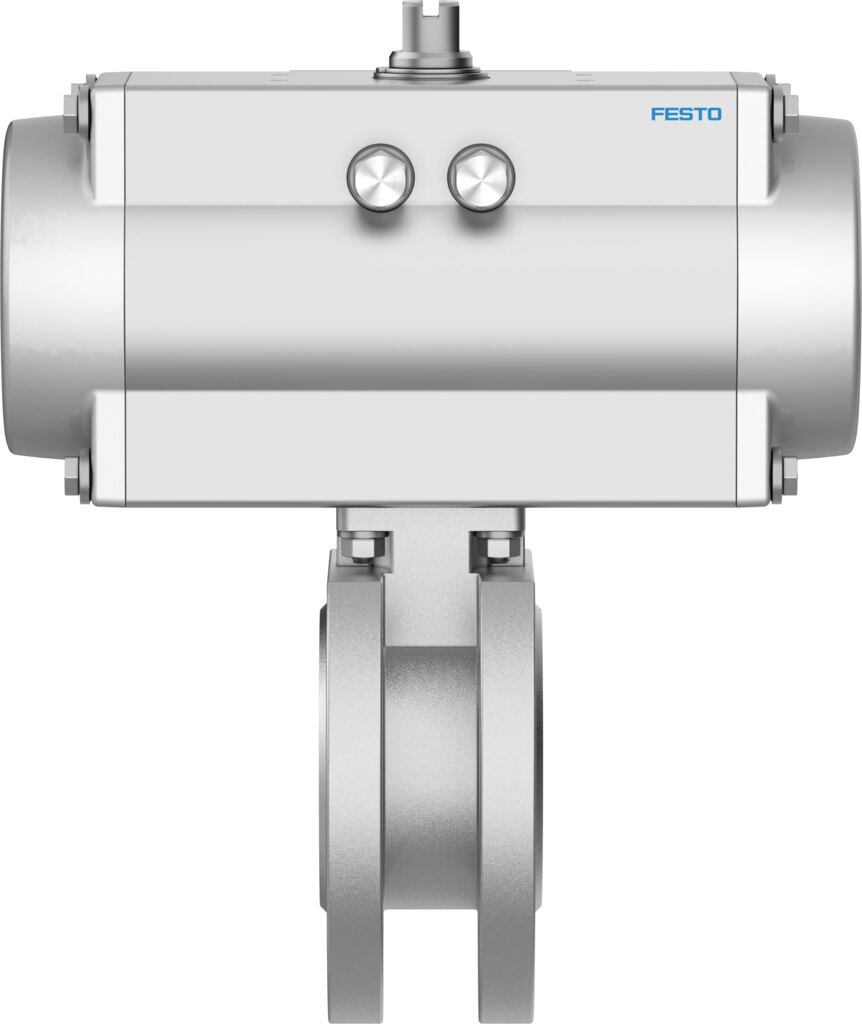

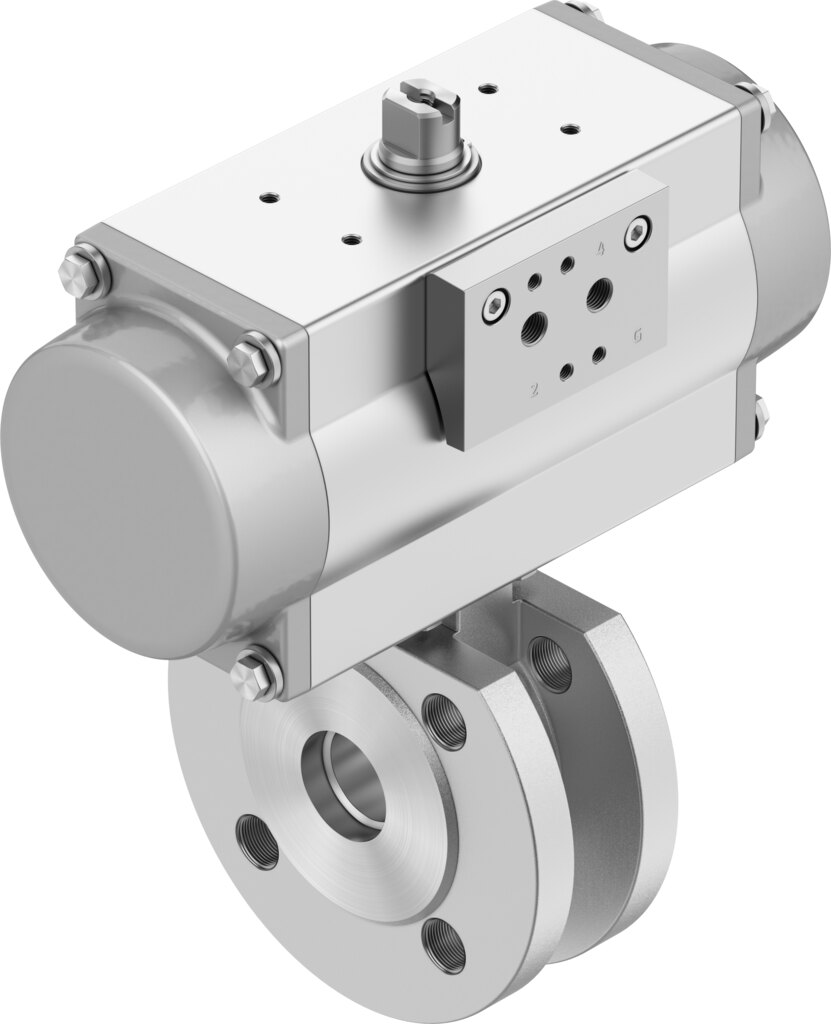

Kugelhahneinheit mit Schwenkantrieb Edelstahl Flansch EN 1092-1 DN 65 PN 16 VZBC-A-65-FF-16-22-F07-V4V4T-PB240 - Festo 8191892

Festo ✓ Originalprodukt Neuware

Kugelhahneinheit VZBC-A-65-FF-16-22-F07-V4V4T-PB240 mit pneumatischem Schwenkantrieb für Leitungen DN 65 bis PN 16, betriebsfertig montiert. Anschluss Flansch nach EN 1092-1, Gehäuse aus hochlegiertem rostfreiem Stahl, Kv 507 m³/h. Antrieb für Betriebsdruck 5,5 bis 8 bar.

Netto
1.549,91 €
zzgl. MwSt.
1.844,39 € inkl. 19 % MwSt., zzgl. Versand
Artikel FES-8191892
Hersteller-Nr. VZBC-A-65-FF-16-22-F07-V4V4T-PB240
Frage zum Artikel
  • Fachhändler seit 2009
  • Rechnungskauf für Stammkunden
  • Weltweiter Versand
  • Detailfragen mit dem Hersteller

Beschreibung

Die Kugelhahneinheit VZBC-A-65-FF-16-22-F07-V4V4T-PB240 bringt Kugelhahn und pneumatischen Schwenkantrieb als montierte Einheit in Leitungen DN 65 bis PN 16. Der Kv-Wert liegt bei 507 m³/h.

Das spricht für den Typ

  • Kv-Wert 507 m³/h in DN 65
  • Armatur für Nenndruck PN 16
  • Mediumstemperatur -10 bis 200 °C
  • Antriebsschnittstelle F07 nach ISO 5211
  • Gehäuse und Kugel aus hochlegiertem rostfreiem Stahl 1.4408
  • Schwenkantrieb für Betriebsdruck 5,5 bis 8 bar

Einsatz

Als Medien nennt Festo für VZBC-A-65-FF-16-22-F07-V4V4T-PB240: Druckluft nach ISO 8573-1:2010 [-:-:-], Inerte Gase, Wasser - kein Wasserdampf, neutrale Flüssigkeiten, weitere Durchflussmedien auf Anfrage. Die Einbaulage ist frei wählbar. Einsatz auch in Ex-Bereichen, Zonen 1, 2, 21 und 22 nach ATEX.

Technische Daten

MerkmalWert
TypVZBC-A-65-FF-16-22-F07-V4V4T-PB240
Festo-Teilenummer8191892
Konstruktiver AufbauSchwenkantrieb
Betätigungsartpneumatisch
Dichtprinzipweich
Einbaulagebeliebig
BefestigungsartLeitungseinbau
Anschluss ArmaturFlansch nach EN 1092-1
SchaltstellungsanzeigeSchlitzrichtung = Durchflussrichtung
FlanschbohrbildF07
Nennweite DN65
Ventilfunktion2/2
Strömungsrichtungreversibel
Betriebsdruck5,5 bis 8 bar
Nenndruck Armatur PN16
Losbrechmoment bei Druckdifferenz Nenndruck Armatur PN85 Nm
Basierend auf NormISO 5211
MediumDruckluft nach ISO 8573-1:2010 [-:-:-], Inerte Gase, Wasser - kein Wasserdampf, neutrale Flüssigkeiten, weitere Durchflussmedien auf Anfrage
BetriebsmediumDruckluft nach ISO 8573-1:2010 [7:4:4]
Hinweis zum Betriebs-/SteuermediumGeölter Betrieb möglich (im weiteren Betrieb erforderlich)
Mediumstemperatur-10 bis 200 °C
Durchfluss Kv507 m³/h
Max. Oberflächentemperatur Zusammenbau+105°C...+280°C, T4...T2
Explosionsgruppe ZusammenbauIIC, IIIC
Werkstoff-HinweisRoHS konform
LABS-KonformitätVDMA24364-Zone III
Werkstoff Gehäusehochlegierter Stahl rostfrei
Werkstoffnummer Gehäuse1.4408
Werkstoff SitzdichtungPTFE
Werkstoff DichtungenPTFE-verstärkt
Werkstoff Kugelhochlegierter Stahl rostfrei
Werkstoffnummer Kugel1.4408
Werkstoff Wellehochlegierter Stahl rostfrei
Werkstoffnummer Welle1.4401
Produktgewicht20530 g
ExplosionsschutzZone 1 (ATEX), Zone 2 (ATEX), Zone 21 (ATEX), Zone 22 (ATEX)
Ex-Umgebungstemperatur-10°C <= Ta <= +80°C
Korrosionsbeständigkeitsklasse KBK1 - niedrige Korrosionsbeanspruchung
HerstellerFesto
Hersteller-Nr.VZBC-A-65-FF-16-22-F07-V4V4T-PB240
EAN4052568715533
Zolltarifnummer84818081
GPSR HerstellerdatenFesto Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com
ArtikelzustandNeu
Artikel-AuthentizitätOriginalprodukt
WerkstoffEdelstahl 1.4408
Nennweite DN [mm]65
Nenndruck PN [bar]16
GehäusewerkstoffEdelstahl 1.4408
Funktion2/2
BauartSchwenkantrieb, 2-Wege-Kugelhahn
Medientemperatur [°C]-10 bis 200
NormDIN EN 1092-1, DIN EN ISO 5211
SerieVZBC
