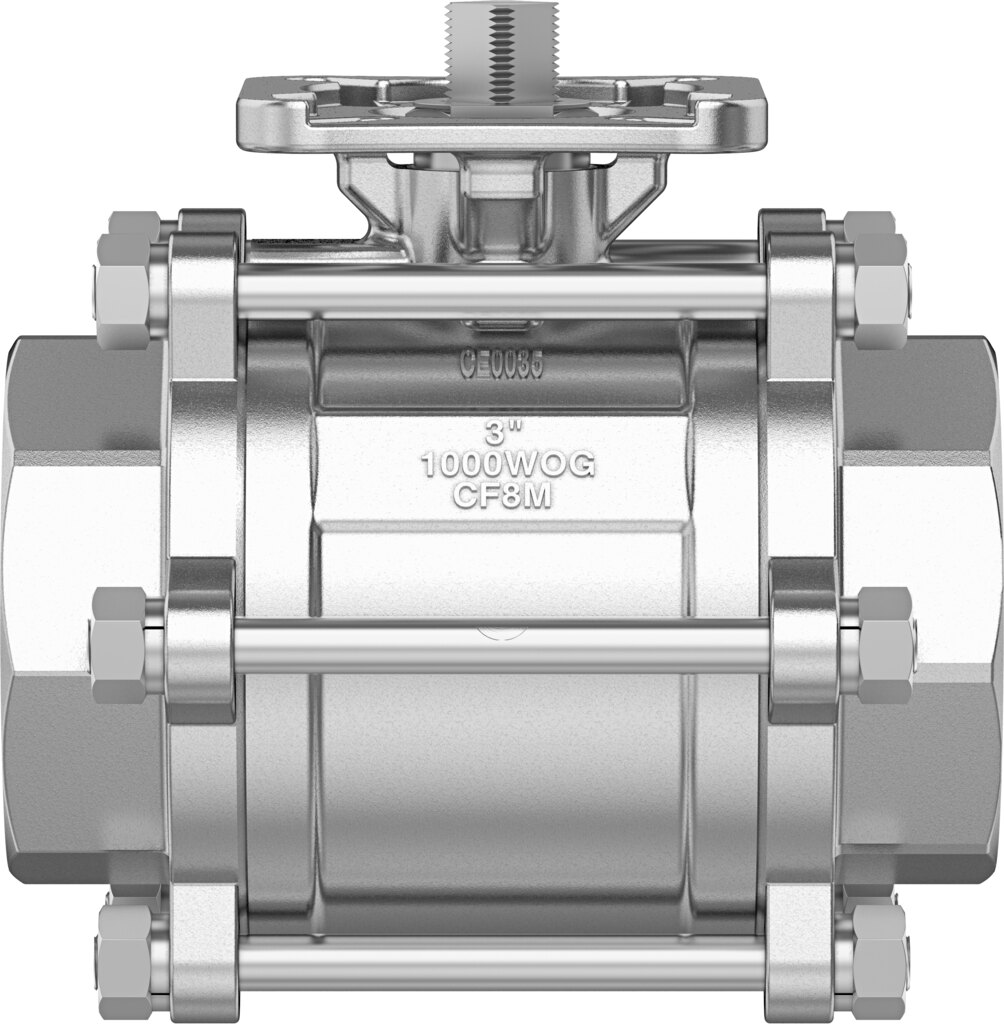

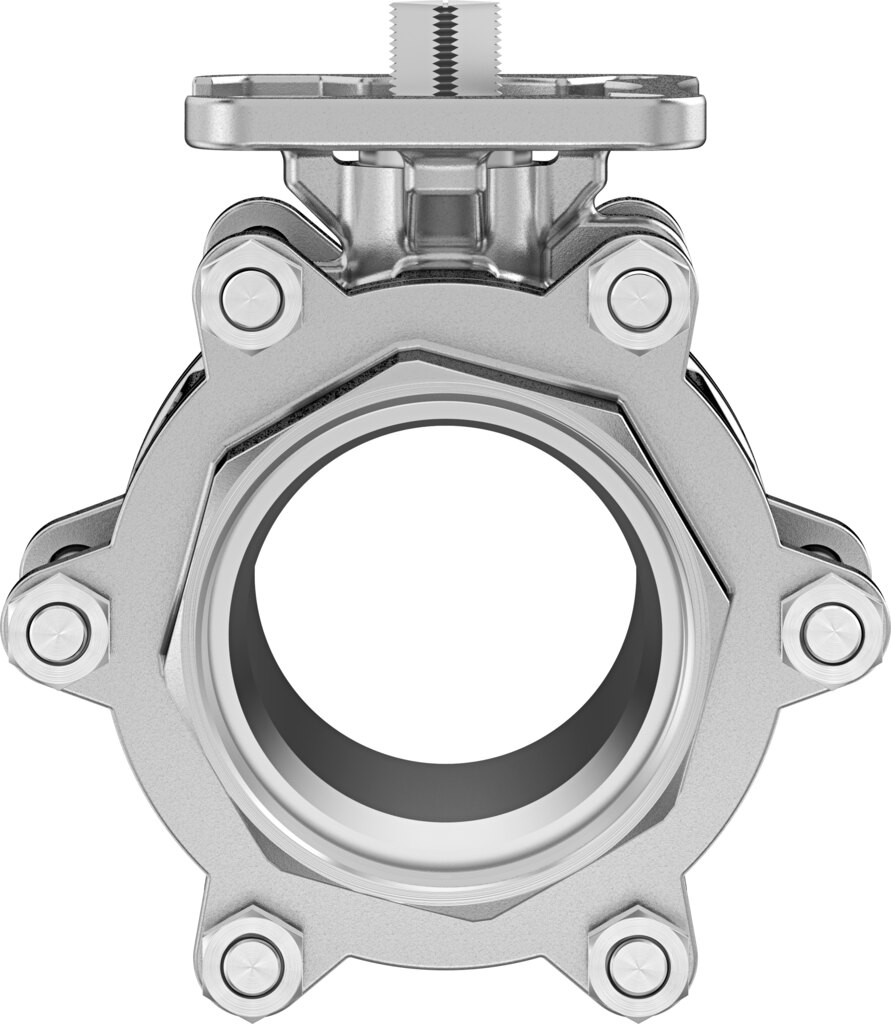

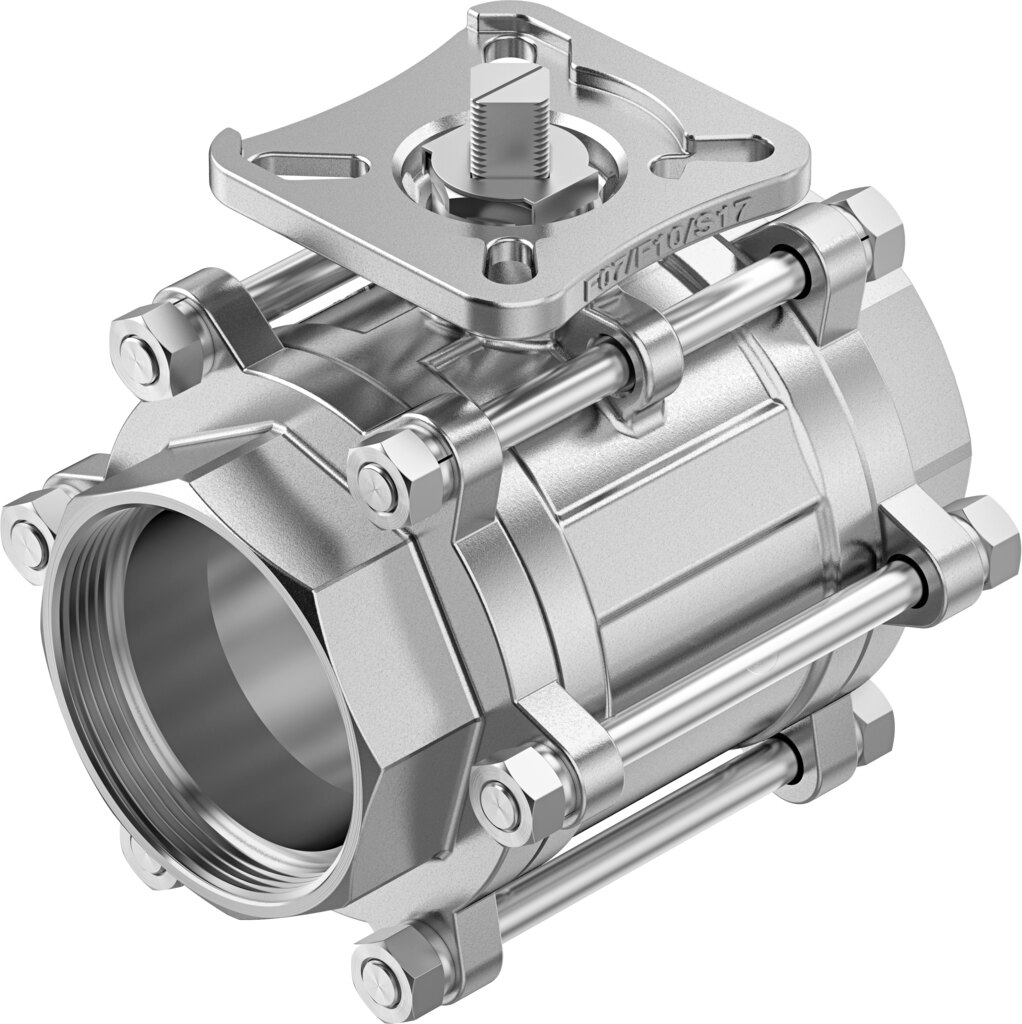

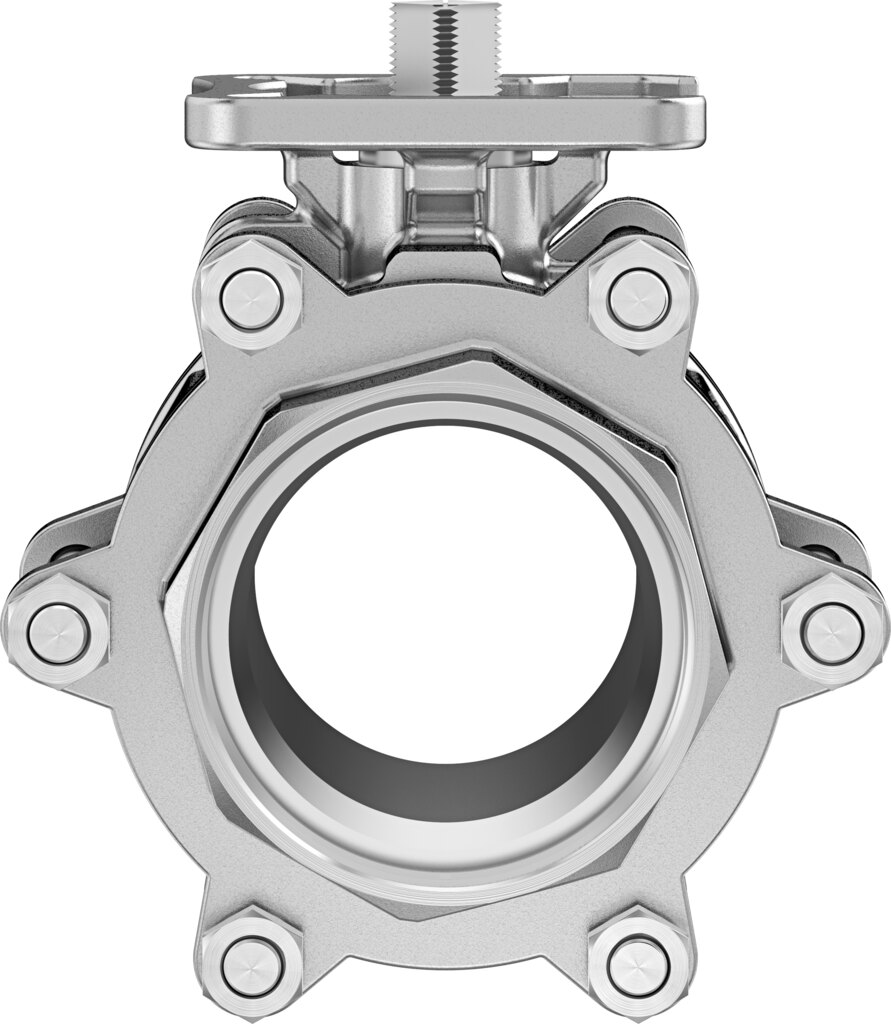

2-Wege-Kugelhahn Edelstahl mit Schweißenden DN 80 PN 63 VZBE-3-WA-63-T-2-F0710-V15V15 - Festo 8089047
Der 2-Wege-Kugelhahn VZBE-3-WA-63-T-2-F0710-V15V15 für Leitungen DN 80 hält Nenndruck PN 63 und ist mit Anschluss Schweißende nach ASME B16,11 ausgeführt. Er nimmt über das Flanschbild F07, F10 nach ISO 5211 einen Schwenkantrieb auf, der Durchfluss liegt bei Kv 995 m³/h. Medien von -20 bis 200 °C.
- Fachhändler seit 2009
- Rechnungskauf für Stammkunden
- Weltweiter Versand
- Detailfragen mit dem Hersteller
Beschreibung
Der 2-Wege-Kugelhahn VZBE-3-WA-63-T-2-F0710-V15V15 sperrt Rohrleitungen der Nennweite DN 80 ab und ist für Nenndruck PN 63 ausgelegt. Kennwert für die Auslegung: Kv 995 m³/h.
Vorteile im Überblick
- Durchfluss Kv 995 m³/h bei Nennweite DN 80
- Armatur für Nenndruck PN 63
- Gehäuse und Kugel aus Edelstahlguss 1.4408/CF8M
- Anschlussflansch F07, F10 nach ISO 5211 für den direkten Antriebsanbau
- Losbrechmoment 103 Nm bei Nenndruck als Basis für die Antriebsauslegung
- Mediumstemperatur -20 bis 200 °C
Einsatz
Freigegebene Medien: Dampf, Druckluft nach ISO 8573-1:2010 [-:-:-], Inerte Gase, Wasser, neutrale Flüssigkeiten. Der Einbau ist in jeder Lage möglich. ATEX-Explosionsschutz: Zonen 1, 2, 21 und 22. Für die Automatisierung den Schwenkantrieb nach dem Losbrechmoment auslegen.
Technische Daten
| Merkmal | Wert |
|---|---|
| Typ | VZBE-3-WA-63-T-2-F0710-V15V15 |
| Festo-Teilenummer | 8089047 |
| Konstruktiver Aufbau | 2-Wege-Kugelhahn |
| Betätigungsart | mechanisch |
| Dichtprinzip | weich |
| Einbaulage | beliebig |
| Befestigungsart | Leitungseinbau |
| Anschluss Armatur | Schweißende nach ASME B16,11 |
| Schaltstellungsanzeige | Schlitzrichtung = Durchflussrichtung |
| Flanschbohrbild | F07, F10 |
| Innen-Ø | 76 mm |
| Nennweite DN | 80 |
| Ventilfunktion | 2/2 |
| Strömungsrichtung | reversibel |
| Nenndruck Armatur PN | 63 |
| Losbrechmoment bei Druckdifferenz Nenndruck Armatur PN | 103 Nm |
| Basierend auf Norm | ISO 5211 |
| Medium | Dampf, Druckluft nach ISO 8573-1:2010 [-:-:-], Inerte Gase, Wasser, neutrale Flüssigkeiten |
| Mediumstemperatur | -20 bis 200 °C |
| Durchfluss Kv | 995 m³/h |
| Werkstoff-Hinweis | RoHS konform |
| LABS-Konformität | VDMA24364-Zone III |
| Werkstoff Gehäuse | Edelstahlguss |
| Werkstoffnummer Gehäuse | 1.4408/CF8M |
| Werkstoff Sitzdichtung | PTFE, modifiziert |
| Werkstoff Dichtungen | FPM, PTFE |
| Werkstoff Kugel | Edelstahlguss |
| Werkstoffnummer Kugel | 1.4408/CF8M |
| Werkstoff Welle | hochlegierter Stahl rostfrei |
| Werkstoffnummer Welle | 1.4401 |
| Produktgewicht | 9400 g |
| Zulassung | CRN |
| CE-Zeichen (siehe Konformitätserklärung) | nach EU-Druckgeräte-Richtlinie |
| Explosionsschutz | Zone 1 (ATEX), Zone 2 (ATEX), Zone 21 (ATEX), Zone 22 (ATEX) |
| Korrosionsbeständigkeitsklasse KBK | 4 - besonders starke Korrosionsbeanspruchung |
| Hersteller | Festo |
| Hersteller-Nr. | VZBE-3-WA-63-T-2-F0710-V15V15 |
| EAN | 4052568458010 |
| Zolltarifnummer | 84818081 |
| GPSR Herstellerdaten | Festo Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com |
| Artikelzustand | Neu |
| Artikel-Authentizität | Originalprodukt |
| Werkstoff | Edelstahl 1.4408 |
| Nennweite DN [mm] | 80 |
| Nenndruck PN [bar] | 63 |
| Dichtmaterial | FKM, PTFE |
| Gehäusewerkstoff | Edelstahl 1.4408 |
| Funktion | 2/2 |
| Bauart | 2-Wege-Kugelhahn |
| Medientemperatur [°C] | -20 bis 200 |
| Norm | DIN EN ISO 5211 |
| Serie | VZBE |
