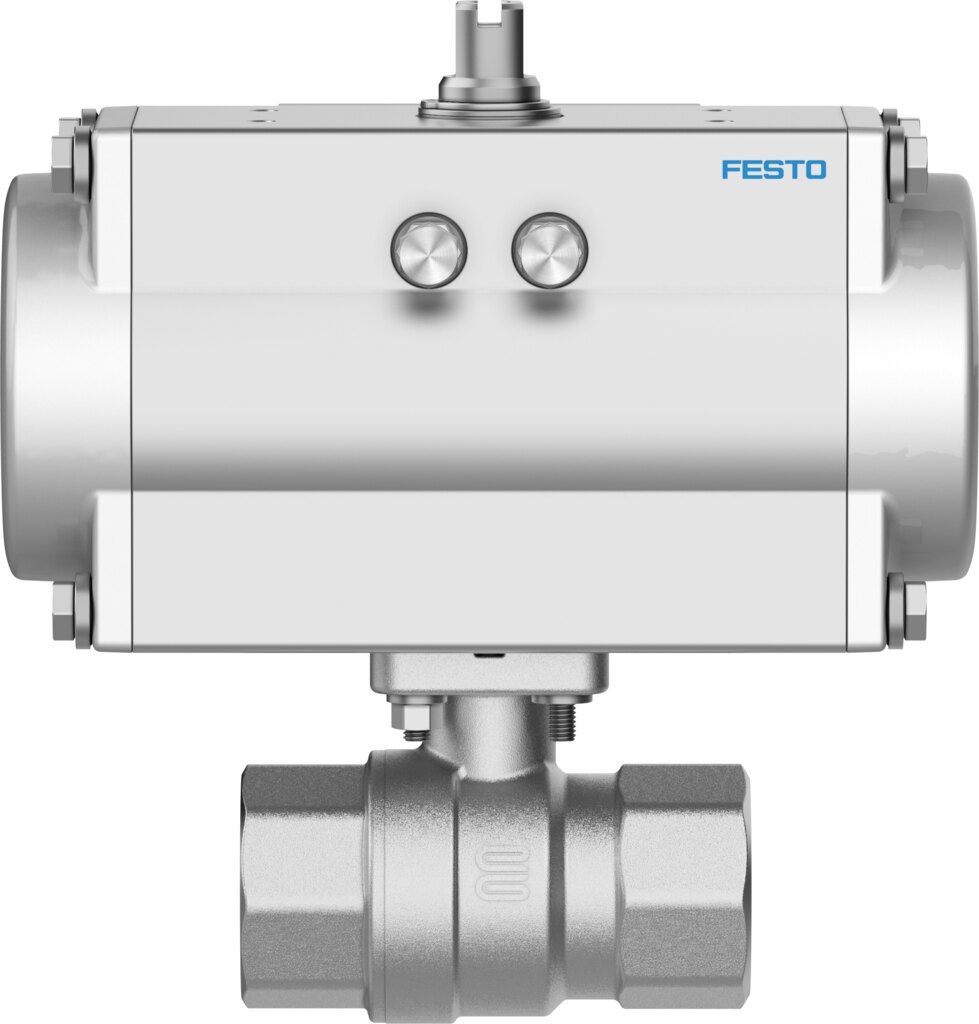

Kugelhahneinheit mit Schwenkantrieb Messing vernickelt Rp3/8 DN 15 PN 40 VAPB-A-3/8-F-40-F03-PB20 - Festo 8191927
Kugelhahneinheit VAPB-A-3/8-F-40-F03-PB20 mit pneumatischem Schwenkantrieb für Leitungen DN 15 bis PN 40, betriebsfertig montiert. Anschluss Rp3/8, Gehäuse aus vernickeltem Messing, Kv 9,4 m³/h. Antrieb für Betriebsdruck 5,5 bis 8 bar.
- Fachhändler seit 2009
- Rechnungskauf für Stammkunden
- Weltweiter Versand
- Detailfragen mit dem Hersteller
Beschreibung
Die Kugelhahneinheit VAPB-A-3/8-F-40-F03-PB20 bringt Kugelhahn und pneumatischen Schwenkantrieb als montierte Einheit in Leitungen DN 15 bis PN 40. Der Kv-Wert liegt bei 9,4 m³/h.
Das spricht für den Typ
- Kv-Wert 9,4 m³/h in DN 15
- Armatur für Nenndruck PN 40
- Schwenkantrieb für Betriebsdruck 5,5 bis 8 bar
- Antriebsschnittstelle F03 nach ISO 5211
- Mediumstemperatur -10 bis 200 °C
- Gehäuse aus vernickeltem Messing 2.0402, CW617N
Einsatz
Geeignet für Druckluft nach ISO 8573-1:2010 [-:-:-], Inerte Gase, Wasser - kein Wasserdampf, neutrale Flüssigkeiten, weitere Durchflussmedien auf Anfrage. Die Einbaulage ist frei wählbar.
Technische Daten
| Merkmal | Wert |
|---|---|
| Typ | VAPB-A-3/8-F-40-F03-PB20 |
| Festo-Teilenummer | 8191927 |
| Konstruktiver Aufbau | Schwenkantrieb |
| Betätigungsart | pneumatisch |
| Dichtprinzip | weich |
| Einbaulage | beliebig |
| Befestigungsart | Leitungseinbau |
| Anschluss Armatur | Rp3/8 |
| Schaltstellungsanzeige | Schlitzrichtung = Durchflussrichtung |
| Flanschbohrbild | F03 |
| Nennweite DN | 15 |
| Ventilfunktion | 2/2 |
| Strömungsrichtung | reversibel |
| Betriebsdruck | 5,5 bis 8 bar |
| Nenndruck Armatur PN | 40 |
| Losbrechmoment bei Druckdifferenz Nenndruck Armatur PN | 5 Nm |
| Basierend auf Norm | ISO 5211 |
| Medium | Druckluft nach ISO 8573-1:2010 [-:-:-], Inerte Gase, Wasser - kein Wasserdampf, neutrale Flüssigkeiten, weitere Durchflussmedien auf Anfrage |
| Betriebsmedium | Druckluft nach ISO 8573-1:2010 [7:4:4] |
| Hinweis zum Betriebs-/Steuermedium | Geölter Betrieb möglich (im weiteren Betrieb erforderlich) |
| Mediumstemperatur | -10 bis 200 °C |
| Durchfluss Kv | 9,4 m³/h |
| Werkstoff-Hinweis | RoHS konform |
| LABS-Konformität | VDMA24364-Zone III |
| Werkstoff Gehäuse | Messing, vernickelt |
| Werkstoffnummer Gehäuse | 2.0402, CW617N |
| Werkstoff Sitzdichtung | PTFE |
| Werkstoff Dichtungen | HNBR, PTFE |
| Werkstoff Kugel | Messing, hartverchromt |
| Werkstoffnummer Kugel | 2.0401, CW614N |
| Werkstoff Welle | Messing |
| Werkstoffnummer Welle | 2.0401, CW614N |
| Produktgewicht | 1880 g |
| Korrosionsbeständigkeitsklasse KBK | 1 - niedrige Korrosionsbeanspruchung |
| Gewicht | 2,1 kg |
| Hersteller | Festo |
| Hersteller-Nr. | VAPB-A-3/8-F-40-F03-PB20 |
| EAN | 4052568715908 |
| Zolltarifnummer | 84818081 |
| GPSR Herstellerdaten | Festo Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com |
| Artikelzustand | Neu |
| Artikel-Authentizität | Originalprodukt |
| Werkstoff | Messing vernickelt (CW617N) |
| Gewinde | Rp 3/8 |
| Nennweite DN [mm] | 15 |
| Nenndruck PN [bar] | 40 |
| Dichtmaterial | HNBR, PTFE |
| Gehäusewerkstoff | Messing vernickelt (CW617N) |
| Funktion | 2/2 |
| Bauart | Schwenkantrieb, 2-Wege-Kugelhahn |
| Medientemperatur [°C] | -10 bis 200 |
| Norm | DIN EN ISO 5211 |
| Serie | VAPB |
