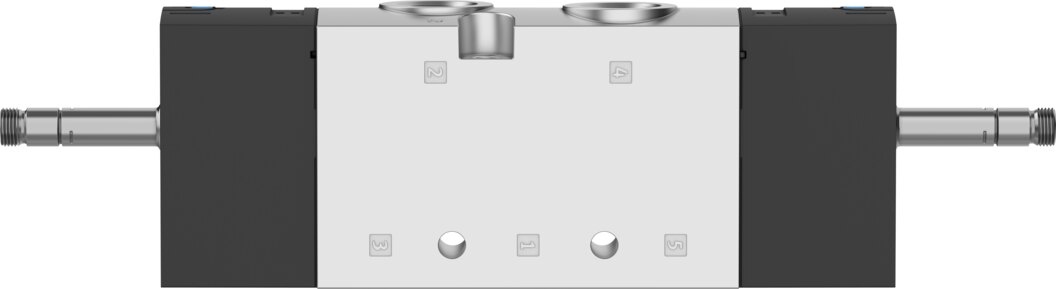

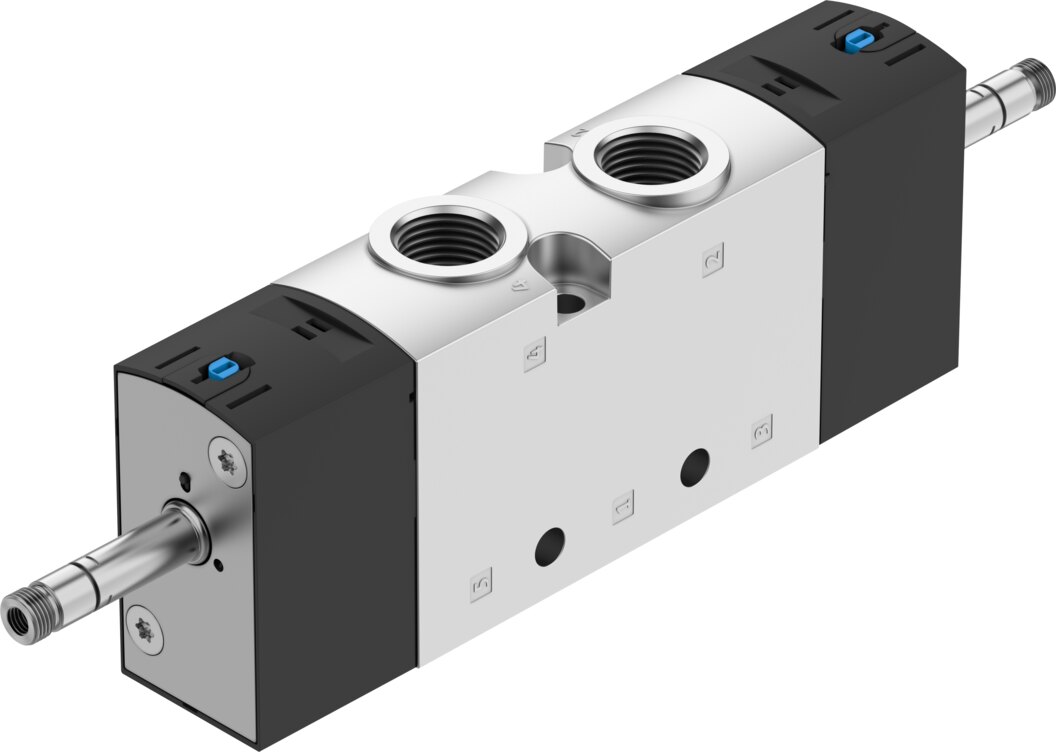

Magnetventil 2x3/2 geschlossen monostabil 3/8 NPT VUVS-LT30-T32C-MD-N38-F8 - Festo 8036729

Festo ✓ Originalprodukt Neuware

Das VUVS-LT30-T32C-MD-N38-F8 schaltet Druckluft als 2x 3/2-Wegeventil (beide in Ruhestellung geschlossen, monostabil) und erreicht 1600 l/min Normalnenndurchfluss. Ausgelegt für 2,5 bis 10 bar Betriebsdruck, Anschluss 3/8 NPT und Ventilgröße 31 mm. Schaltzeiten 13 ms ein und 33 ms aus.

Netto
102,12 €
zzgl. MwSt.
121,52 € inkl. 19 % MwSt., zzgl. Versand
Artikel FES-8036729
Hersteller-Nr. VUVS-LT30-T32C-MD-N38-F8
Frage zum Artikel
  • Fachhändler seit 2009
  • Rechnungskauf für Stammkunden
  • Weltweiter Versand
  • Detailfragen mit dem Hersteller

Beschreibung

Das Magnetventil VUVS-LT30-T32C-MD-N38-F8 arbeitet als 2x 3/2-Wegeventil (beide in Ruhestellung geschlossen, monostabil) und erreicht 1600 l/min Normalnenndurchfluss bei 2,5 bis 10 bar Betriebsdruck. Vorgesteuert mit interner Steuerluft, mit Anschluss 3/8 NPT und Ventilgröße 31 mm.

Vorteile im Überblick

  • Durchfluss: 1600 l/min Normalnenndurchfluss bei 31 mm Ventilgröße
  • Druckbereich: 2,5 bis 10 bar
  • Schaltzeiten: 13 ms ein, 33 ms aus
  • Reinraum: Klasse 6 nach ISO 14644-1, LABS-konform VDMA24364-B1/B2-L
  • Umgebung: Korrosionsbeständigkeitsklasse 2
  • Temperatur: -10 bis 60 °C Umgebung

Einsatz

Zwei getrennt schaltbare 3/2-Wege-Funktionen in einem VUVS-LT30-T32C-MD-N38-F8 sparen Bauraum und Verschlauchung. Für das VUVS-LT30-T32C-MD-N38-F8 die Magnetspule bitte separat bestellen. Montage des VUVS-LT30-T32C-MD-N38-F8 auf Anschlussleiste, mit Durchgangsbohrung. Das VUVS-LT30-T32C-MD-N38-F8 arbeitet mit Druckluft nach ISO 8573-1:2010 [7:4:4], geölter Betrieb möglich (im weiteren Betrieb erforderlich).

Technische Daten

TypVUVS-LT30-T32C-MD-N38-F8
Festo-Teilenummer8036729

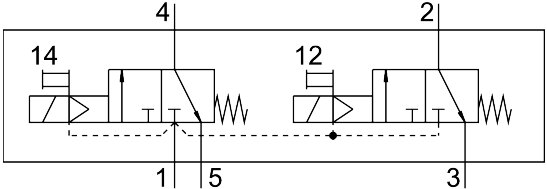

Ventilfunktion2x3/2 geschlossen monostabil
Betätigungsartelektrisch
Ventilgröße31 mm
Normalnenndurchfluss1600 l/min
Pneumatischer Arbeitsanschluss3/8 NPT
Betriebsspannungüber Magnetspule, getrennt zu bestellen
Betriebsdruck2,5 bis 10 bar
Konstruktiver AufbauTeller-Sitz
Rückstellartmechanische Feder
Zulassungc UL us - Recognized (OL)
Nennweite7,9 mm
Abluftfunktiondrosselbar
Dichtprinzipweich
Einbaulagebeliebig
Handhilfsbetätigungrastend, tastend
Steuerartvorgesteuert
Steuerluftversorgungintern
Strömungsrichtungnicht reversibel
Überdeckungnegative Überdeckung
b-Wert0,4
C-Wert6 l/sbar
Schaltzeit aus33 ms
Schaltzeit ein13 ms
Max. positiver Prüfimpuls bei 0 Signal2000 µs
Max. negativer Prüfimpuls bei 1 Signal3600 µs
SpulenkennwerteSiehe Magnetspule, getrennt zu bestellen
BetriebsmediumDruckluft nach ISO 8573-1:2010 [7:4:4]
Hinweis zum Betriebs-/SteuermediumGeölter Betrieb möglich (im weiteren Betrieb erforderlich)
SchwingfestigkeitTransporteinsatzprüfung mit Schärfegrad 2 nach FN 942017-4 und EN 60068-2-6
SchockfestigkeitSchockprüfung mit Schärfegrad 2 nach FN 942017-5 und EN 60068-2-27
Korrosionsbeständigkeitsklasse KBK2 - mäßige Korrosionsbeanspruchung
LABS-KonformitätVDMA24364-B1/B2-L
Reinraumtauglichkeit, gemessen nach ISO 14644-14Klasse 6 nach ISO 14644-1
Mediumstemperatur-10 bis 60 °C
SteuermediumDruckluft nach ISO 8573-1:2010 [7:4:4]
Umgebungstemperatur-10 bis 60 °C
Produktgewicht442 g
Befestigungsartauf Anschlussleiste, mit Durchgangsbohrung
Anschluss Atmungsöffnungnicht gefasst
Anschluss Steuerabluft 8210-32 UNF-2B
Anschluss Steuerabluft 8410-32 UNF-2B
Pneumatischer Anschluss 13/8 NPT
Pneumatischer Anschluss 23/8 NPT
Pneumatischer Anschluss 33/8 NPT
Pneumatischer Anschluss 43/8 NPT
Pneumatischer Anschluss 53/8 NPT
Werkstoff-HinweisRoHS konform
Werkstoff DichtungenHNBR, NBR, TPE-U(PU)
Werkstoff GehäuseAluminium-Druckguss, lackiert
Werkstoff KolbenschieberAluminium-Knetlegierung
Werkstoff SchraubenStahl, verzinkt
HerstellerFesto
Hersteller-Nr.VUVS-LT30-T32C-MD-N38-F8
EAN4052568430030
Zolltarifnummer84812090
GPSR HerstellerdatenFesto Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com
ArtikelzustandNeu
Artikel-AuthentizitätOriginalprodukt
GewindeNPT 3/8
Nennweite DN [mm]7,9
DichtmaterialHNBR, NBR, TPE-U(PU)
MediumDruckluft
Funktion2x3/2 geschlossen monostabil
Durchfluss [l/min]1600
BauartTeller-Sitz
SerieVUVS
Betriebsdruck max [bar]10
Pneumatischer AnschlussNPT 3/8
Temperaturbereich-10-60 °C
Temperatur (max.)60
