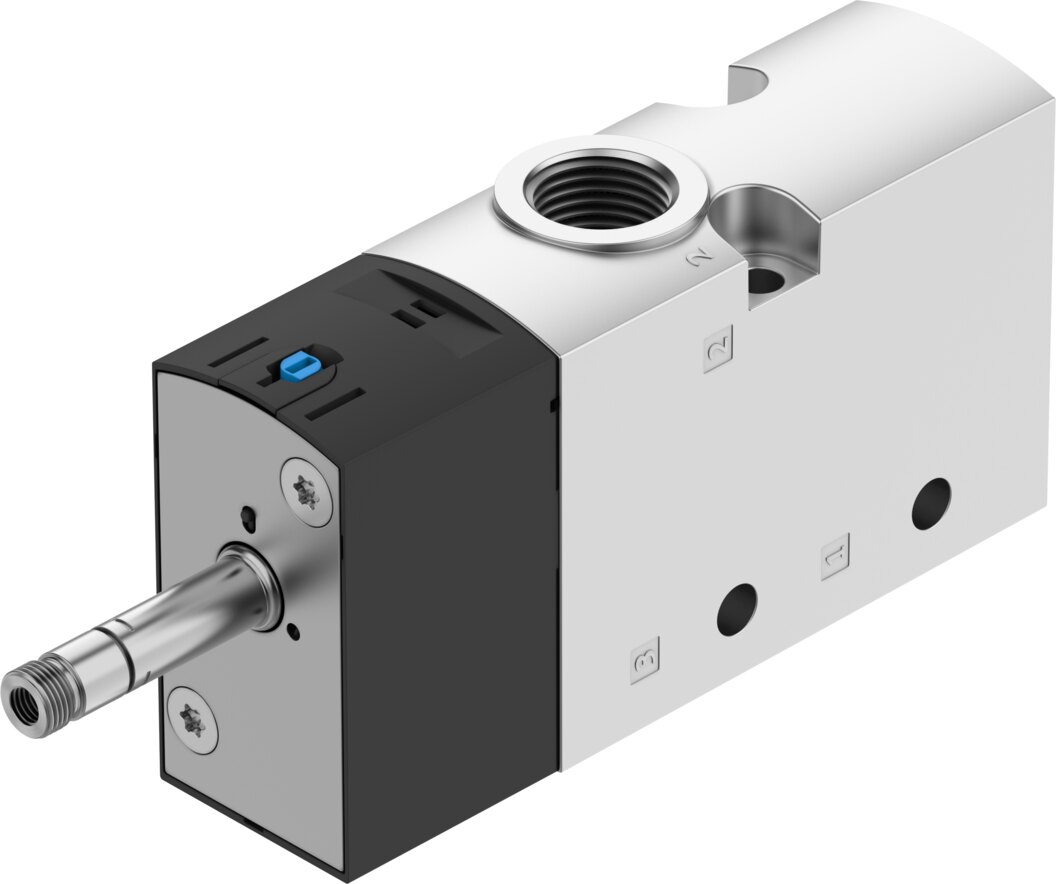

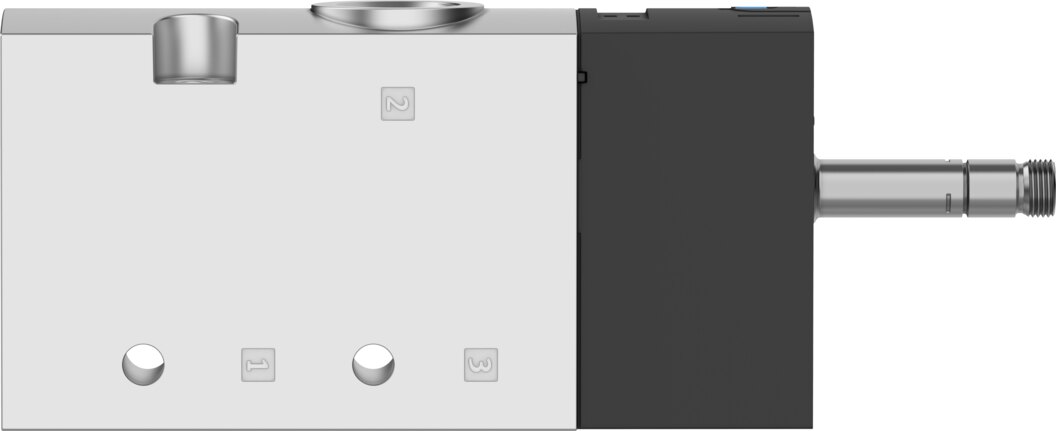

Magnetventil 3/2 offen monostabil 3/8 NPT VUVS-L30-M32U-MD-N38-F8 - Festo 575642
Magnetventil VUVS-L30-M32U-MD-N38-F8 als 3/2-Wegeventil (in Ruhestellung offen, monostabil) mit 2300 l/min Normalnenndurchfluss für die Steuerung von Druckluftantrieben. Kennwerte: 2,5 bis 10 bar Betriebsdruck, Anschluss 3/8 NPT und Ventilgröße 31 mm. Schaltet in 15 ms ein und 57 ms aus.
- Fachhändler seit 2009
- Rechnungskauf für Stammkunden
- Weltweiter Versand
- Detailfragen mit dem Hersteller
Beschreibung
Als 3/2-Wegeventil (in Ruhestellung offen, monostabil) liefert das Festo Magnetventil VUVS-L30-M32U-MD-N38-F8 2300 l/min Normalnenndurchfluss bei 2,5 bis 10 bar Betriebsdruck. Weitere Kennwerte: Anschluss 3/8 NPT und Ventilgröße 31 mm.
Vorteile im Überblick
- Durchfluss: 2300 l/min Normalnenndurchfluss bei 31 mm Ventilgröße
- Druckbereich: 2,5 bis 10 bar
- Schaltzeiten: 15 ms ein, 57 ms aus
- Reinraum: Klasse 6 nach ISO 14644-1, LABS-konform VDMA24364-B1/B2-L
- Umgebung: Korrosionsbeständigkeitsklasse 2
- Temperatur: -10 bis 60 °C Umgebung
Einsatz
Das VUVS-L30-M32U-MD-N38-F8 eignet sich für einfachwirkende Zylinder, Blasluft und Vakuum oder als Vorsteuerventil. Befestigung des VUVS-L30-M32U-MD-N38-F8: auf Anschlussleiste, mit Durchgangsbohrung. Das VUVS-L30-M32U-MD-N38-F8 arbeitet mit Druckluft nach ISO 8573-1:2010 [7:4:4], geölter Betrieb möglich (im weiteren Betrieb erforderlich).
Technische Daten
| Typ | VUVS-L30-M32U-MD-N38-F8 |
|---|---|
| Festo-Teilenummer | 575642 |
| Ventilfunktion | 3/2 offen monostabil |
| Betätigungsart | elektrisch |
| Ventilgröße | 31 mm |
| Normalnenndurchfluss | 2300 l/min |
| Pneumatischer Arbeitsanschluss | 3/8 NPT |
| Betriebsdruck | 2,5 bis 10 bar |
| Konstruktiver Aufbau | Kolben-Schieber |
| Rückstellart | mechanische Feder |
| Zulassung | c UL us - Recognized (OL) |
| Maritime Klassifizierung | siehe Zertifikat |
| Zertifikat ausstellende Stelle | DNVGL-TAA000011J |
| Nennweite | 9,4 mm |
| Abluftfunktion | drosselbar |
| Dichtprinzip | weich |
| Einbaulage | beliebig |
| Handhilfsbetätigung | rastend, tastend |
| Steuerart | vorgesteuert |
| Steuerluftversorgung | intern |
| Strömungsrichtung | nicht reversibel |
| Überdeckung | positive Überdeckung |
| b-Wert | 0,3 |
| C-Wert | 9,2 l/sbar |
| Schaltzeit aus | 57 ms |
| Schaltzeit ein | 15 ms |
| Max. positiver Prüfimpuls bei 0 Signal | 2000 µs |
| Max. negativer Prüfimpuls bei 1 Signal | 3600 µs |
| Betriebsmedium | Druckluft nach ISO 8573-1:2010 [7:4:4] |
| Hinweis zum Betriebs-/Steuermedium | Geölter Betrieb möglich (im weiteren Betrieb erforderlich) |
| Schwingfestigkeit | Transporteinsatzprüfung mit Schärfegrad 2 nach FN 942017-4 und EN 60068-2-6 |
| Schockfestigkeit | Schockprüfung mit Schärfegrad 2 nach FN 942017-5 und EN 60068-2-27 |
| Korrosionsbeständigkeitsklasse KBK | 2 - mäßige Korrosionsbeanspruchung |
| LABS-Konformität | VDMA24364-B1/B2-L |
| Reinraumtauglichkeit, gemessen nach ISO 14644-14 | Klasse 6 nach ISO 14644-1 |
| Mediumstemperatur | -10 bis 60 °C |
| Steuermedium | Druckluft nach ISO 8573-1:2010 [7:4:4] |
| Umgebungstemperatur | -10 bis 60 °C |
| Produktgewicht | 354 g |
| Befestigungsart | auf Anschlussleiste, mit Durchgangsbohrung |
| Anschluss Atmungsöffnung | nicht gefasst |
| Anschluss Steuerabluft 82 | 10-32 UNF-2B |
| Pneumatischer Anschluss 1 | 3/8 NPT |
| Pneumatischer Anschluss 2 | 3/8 NPT |
| Pneumatischer Anschluss 3 | 3/8 NPT |
| Werkstoff-Hinweis | RoHS konform |
| Werkstoff Dichtungen | HNBR, NBR |
| Werkstoff Gehäuse | Aluminium-Druckguss, lackiert |
| Werkstoff Kolbenschieber | Aluminium-Knetlegierung |
| Werkstoff Schrauben | Stahl, vernickelt |
| Gewicht (Versand) | 0,38 kg |
| Gewicht | 0,38 kg |
| Hersteller | Festo |
| Hersteller-Nr. | VUVS-L30-M32U-MD-N38-F8 |
| EAN | 4052568377984 |
| Zolltarifnummer | 84812090 |
| GPSR Herstellerdaten | Festo Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com |
| Artikelzustand | Neu |
| Artikel-Authentizität | Originalprodukt |
| Gewinde | NPT 3/8 |
| Nennweite DN [mm] | 9,4 |
| Dichtmaterial | HNBR, NBR |
| Medium | Druckluft |
| Funktion | 3/2 offen monostabil |
| Durchfluss [l/min] | 2300 |
| Bauart | Kolben-Schieber |
| Serie | VUVS |
| Betriebsdruck max [bar] | 10 |
| Pneumatischer Anschluss | NPT 3/8 |
| Temperaturbereich | -10-60 °C |
| Temperatur (max.) | 60 |
