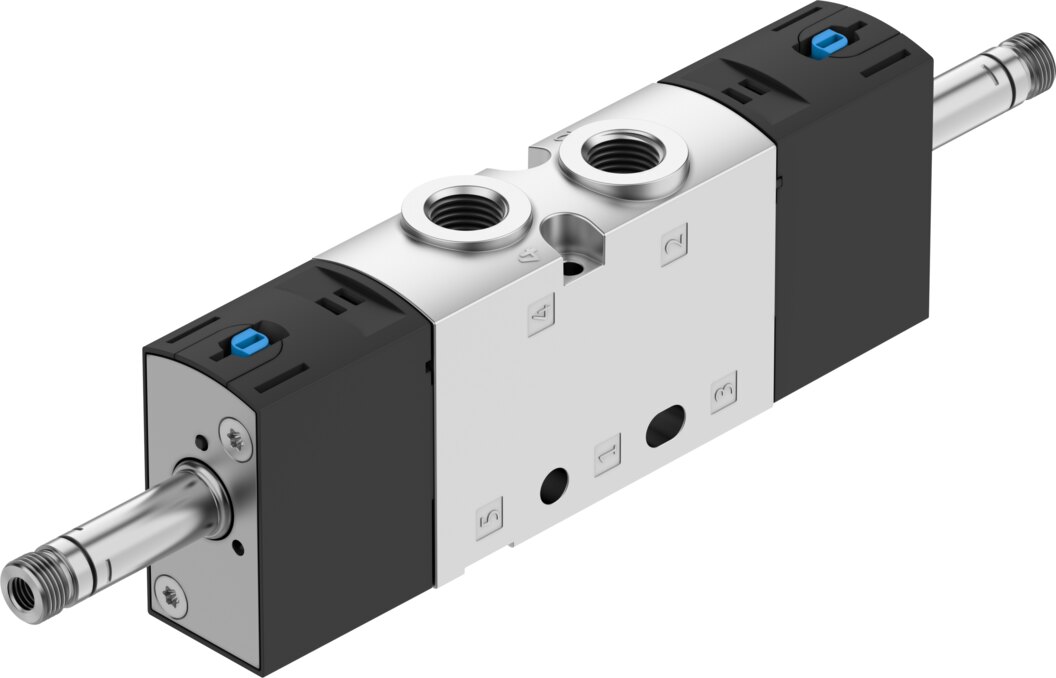

Magnetventil 5/2 bistabil 1/8 NPT VUVS-LT20-B52-D-N18-F7 - Festo 577507
Das Festo Magnetventil VUVS-LT20-B52-D-N18-F7 liefert als 5/2-Wegeventil (bistabil) 500 l/min Normalnenndurchfluss. Ausgelegt für 1,5 bis 10 bar Betriebsdruck, Anschluss 1/8 NPT und Ventilgröße 21 mm. Reinraumtauglich nach ISO 14644-1 Klasse 6.
- Fachhändler seit 2009
- Rechnungskauf für Stammkunden
- Weltweiter Versand
- Detailfragen mit dem Hersteller
Beschreibung
Als 5/2-Wegeventil (bistabil) liefert das Festo Magnetventil VUVS-LT20-B52-D-N18-F7 500 l/min Normalnenndurchfluss bei 1,5 bis 10 bar Betriebsdruck. Ausgelegt mit Anschluss 1/8 NPT und Ventilgröße 21 mm.
Vorteile im Überblick
- Durchfluss: 500 l/min Normalnenndurchfluss bei 21 mm Ventilgröße
- Druckbereich: 1,5 bis 10 bar
- Reinraum: Klasse 6 nach ISO 14644-1, LABS-konform VDMA24364-B1/B2-L
- Umgebung: Korrosionsbeständigkeitsklasse 2
- Temperatur: -10 bis 60 °C Umgebung
Einsatz
Das VUVS-LT20-B52-D-N18-F7 steuert doppeltwirkende Zylinder und Schwenkantriebe in Maschinen und Anlagen. Als bistabiles Ventil hält es die zuletzt geschaltete Stellung auch ohne anstehendes Signal. Befestigung des VUVS-LT20-B52-D-N18-F7: auf Anschlussleiste, mit Durchgangsbohrung. Betriebsmedium für das VUVS-LT20-B52-D-N18-F7: Druckluft nach ISO 8573-1:2010 [7:4:4], geölter Betrieb möglich (im weiteren Betrieb erforderlich).
Technische Daten
| Typ | VUVS-LT20-B52-D-N18-F7 |
|---|---|
| Festo-Teilenummer | 577507 |

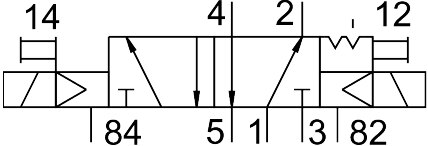

| Ventilfunktion | 5/2 bistabil |
| Betätigungsart | elektrisch |
| Ventilgröße | 21 mm |
| Normalnenndurchfluss | 500 l/min |
| Pneumatischer Arbeitsanschluss | 1/8 NPT |
| Betriebsdruck | 1,5 bis 10 bar |
| Konstruktiver Aufbau | Teller-Sitz |
| Zulassung | c UL us - Recognized (OL) |
| Nennweite | 5 mm |
| Abluftfunktion | drosselbar |
| Dichtprinzip | weich |
| Einbaulage | beliebig |
| Handhilfsbetätigung | rastend, tastend |
| Steuerart | vorgesteuert |
| Steuerluftversorgung | intern |
| Strömungsrichtung | nicht reversibel |
| Überdeckung | negative Überdeckung |
| b-Wert | 0,27 |
| C-Wert | 2,1 l/sbar |
| Schaltzeit um | 8 ms |
| Max. positiver Prüfimpuls bei 0 Signal | 1900 µs |
| Max. negativer Prüfimpuls bei 1 Signal | 2700 µs |
| Betriebsmedium | Druckluft nach ISO 8573-1:2010 [7:4:4] |
| Hinweis zum Betriebs-/Steuermedium | Geölter Betrieb möglich (im weiteren Betrieb erforderlich) |
| Schwingfestigkeit | Transporteinsatzprüfung mit Schärfegrad 2 nach FN 942017-4 und EN 60068-2-6 |
| Schockfestigkeit | Schockprüfung mit Schärfegrad 2 nach FN 942017-5 und EN 60068-2-27 |
| Korrosionsbeständigkeitsklasse KBK | 2 - mäßige Korrosionsbeanspruchung |
| LABS-Konformität | VDMA24364-B1/B2-L |
| Reinraumtauglichkeit, gemessen nach ISO 14644-14 | Klasse 6 nach ISO 14644-1 |
| Mediumstemperatur | -10 bis 60 °C |
| Steuermedium | Druckluft nach ISO 8573-1:2010 [7:4:4] |
| Umgebungstemperatur | -10 bis 60 °C |
| Produktgewicht | 181 g |
| Befestigungsart | auf Anschlussleiste, mit Durchgangsbohrung |
| Anschluss Atmungsöffnung | nicht gefasst |
| Anschluss Steuerabluft 82 | 10-32 UNF-2B |
| Anschluss Steuerabluft 84 | 10-32 UNF-2B |
| Pneumatischer Anschluss 1 | 1/8 NPT |
| Pneumatischer Anschluss 2 | 1/8 NPT |
| Pneumatischer Anschluss 3 | 1/8 NPT |
| Pneumatischer Anschluss 4 | 1/8 NPT |
| Pneumatischer Anschluss 5 | 1/8 NPT |
| Werkstoff-Hinweis | RoHS konform |
| Werkstoff Dichtungen | HNBR, NBR, TPE-U(PU) |
| Werkstoff Gehäuse | Aluminium-Druckguss, lackiert |
| Werkstoff Schrauben | Stahl, verzinkt |
| Gewicht (Versand) | 0,21 kg |
| Gewicht | 0,21 kg |
| Hersteller | Festo |
| Hersteller-Nr. | VUVS-LT20-B52-D-N18-F7 |
| EAN | 4052568382063 |
| Zolltarifnummer | 84812090 |
| GPSR Herstellerdaten | Festo Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com |
| Artikelzustand | Neu |
| Artikel-Authentizität | Originalprodukt |
| Gewinde | NPT 1/8 |
| Nennweite DN [mm] | 5 |
| Dichtmaterial | HNBR, NBR, TPE-U(PU) |
| Medium | Druckluft |
| Funktion | 5/2 bistabil |
| Durchfluss [l/min] | 500 |
| Bauart | Teller-Sitz |
| Serie | VUVS |
| Betriebsdruck max [bar] | 10 |
| Pneumatischer Anschluss | NPT 1/8 |
| Temperaturbereich | -10-60 °C |
| Temperatur (max.) | 60 |
