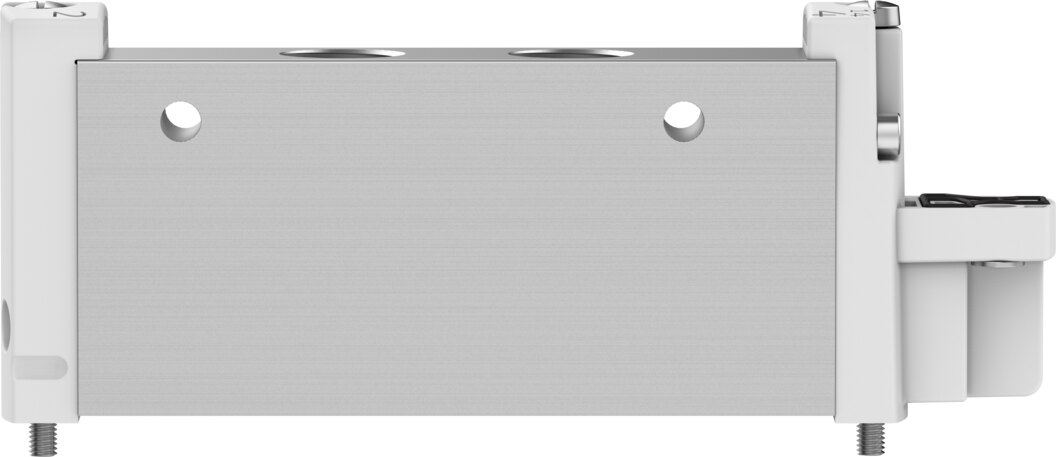

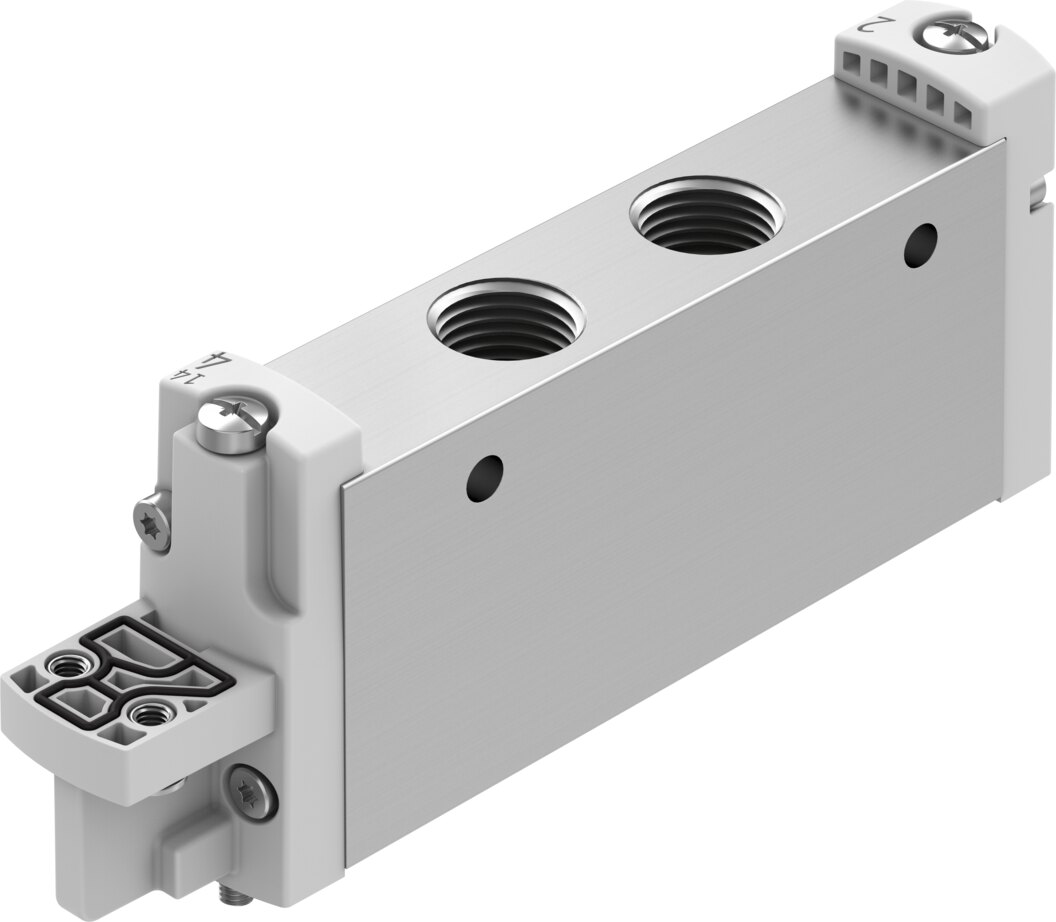

Magnetventil 5/2 monostabil, 18 mm, G1/4 VUVG-L18-M52-R-G14-P1 - Festo 8033553

Festo ✓ Originalprodukt Neuware

Festo Magnetventil VUVG-L18-M52-R-G14-P1, Funktion 5/2 monostabil: 1300 l/min Normalnenndurchfluss, Betriebsdruck 2,5 bis 8 bar. Anschluss G1/4, Ventilgröße 18 mm, Vorsteuerschnittstelle nach ISO 15218.

Netto
57,69 €
zzgl. MwSt.
68,65 € inkl. 19 % MwSt., zzgl. Versand
Artikel FES-8033553
Hersteller-Nr. VUVG-L18-M52-R-G14-P1
Frage zum Artikel
  • Fachhändler seit 2009
  • Rechnungskauf für Stammkunden
  • Weltweiter Versand
  • Detailfragen mit dem Hersteller

Beschreibung

Das Magnetventil VUVG-L18-M52-R-G14-P1 arbeitet als monostabiles 5/2-Wegeventil, die Rückstellung übernimmt mechanische und pneumatische Feder. In Ventilgröße 18 mm erreicht es 1300 l/min Normalnenndurchfluss.

Vorteile

  • Durchfluss und Schaltzeit: 1300 l/min bei Ventilgröße 18 mm, schaltet in 16 ms ein und 22 ms aus.
  • Druckbereich: 2,5 bis 8 bar Betriebsdruck.
  • Korrosionsschutz: KBK 2 - mäßige Korrosionsbeanspruchung.
  • Reinraum: Klasse 5 nach ISO 14644-1.
  • Schutz: Schutzart IP65 mit Steckdose.
  • Vorsteuerung: Schnittstelle nach ISO 15218.

Einsatz

Passend für doppeltwirkende Zylinder. Steuerluft kommt intern aus dem Versorgungsanschluss. Befestigung auf Anschlussleiste, mit Durchgangsbohrung, Produktgewicht 142 g. Medium: Druckluft nach ISO 8573-1:2010 [7:4:4]. Mediumstemperatur -5 bis 60 °C, Umgebung -5 bis 60 °C. Geölter Betrieb möglich, danach dauerhaft nötig.

Technische Daten

TypVUVG-L18-M52-R-G14-P1
Festo-Teilenummer8033553
Ventilfunktion5/2 monostabil
Betätigungsartelektrisch
Ventilgröße18 mm
Normalnenndurchfluss (nach DIN 1343)1300 l/min
Pneumatischer ArbeitsanschlussG1/4
Betriebsdruck2,5 bis 8 bar
Konstruktiver AufbauKolben-Schieber
Rückstellartmechanische Feder, pneumatische Feder
Zulassungc UL us - Recognized (OL)
CE-Zeichen (siehe Konformitätserklärung)nach EU-EMV-Richtlinie, nach EU-Niederspannungs-Richtlinie, nach EU-RoHS-Richtlinie
UKCA-Zeichen (siehe Konformitätserklärung)nach UK RoHS Vorschriften, nach UK Vorschriften für elektrische Betriebsmittel
Zertifikat ausstellende StelleUL MH19482
SchutzartIP65, mit elektrischem Vorsteuerventil und Steckdose
Nennweite6,9 mm
Abluftfunktiondrosselbar
Dichtprinzipweich
Einbaulagebeliebig
Steuerartvorgesteuert
Steuerluftversorgungintern
Überdeckungunbestimmte Überdeckung
Steuerdruck2,5 bis 8 bar
Schaltzeit aus22 ms
Schaltzeit ein16 ms
Einschaltdauer100 %
Maximaler positiver Prüfimpuls bei 0-Signal700 µs
Maximaler negativer Prüfimpuls bei 1-Signal900 µs
BetriebsmediumDruckluft nach ISO 8573-1:2010 [7:4:4]
Hinweis zum Betriebs- und SteuermediumGeölter Betrieb möglich (im weiteren Betrieb erforderlich)
SchwingfestigkeitTransporteinsatzprüfung mit Schärfegrad 2 nach FN 942017-4 und EN 60068-2-6
SchockfestigkeitSchockprüfung mit Schärfegrad 2 nach FN 942017-5 und EN 60068-2-27
Korrosionsbeständigkeitsklasse KBK2 - mäßige Korrosionsbeanspruchung
LABS-KonformitätVDMA24364-B1/B2-L
Reinraumtauglichkeit, gemessen nach ISO 14644-14Klasse 5 nach ISO 14644-1
Mediumstemperatur-5 bis 60 °C
Umgebungstemperatur-5 bis 60 °C
Produktgewicht142 g
Elektrischer Anschlussüber elektrisches Vorsteuerventil
Befestigungsartauf Anschlussleiste, mit Durchgangsbohrung
Pneumatischer Anschluss 1G1/4
Pneumatischer Anschluss 2G1/4
Pneumatischer Anschluss 3G1/4
Pneumatischer Anschluss 4G1/4
Pneumatischer Anschluss 5G1/4
Vorsteuerschnittstellenach ISO 15218
WerkstoffhinweisRoHS konform
Werkstoff DichtungenHNBR, NBR
Werkstoff GehäuseAluminium-Knetlegierung
Gewicht0,15 kg
HerstellerFesto
Hersteller-Nr.VUVG-L18-M52-R-G14-P1
EAN4052568429164
Zolltarifnummer84812090
GPSR HerstellerdatenFesto Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com
ArtikelzustandNeu
Artikel-AuthentizitätOriginalprodukt
WerkstoffAluminium
GewindeG 1/4
Nennweite DN [mm]6,9
DichtmaterialHNBR, NBR
GehäusewerkstoffAluminium
MediumDruckluft
Funktion5/2 monostabil
Durchfluss [l/min]1300
BauartKolben-Schieber
Medientemperatur [°C]-5 bis 60
NormISO 15218
SerieVUVG
Betriebsdruck max [bar]8
Pneumatischer AnschlussG1/4
Temperaturbereich-5-60 °C
Temperatur (max.)60
