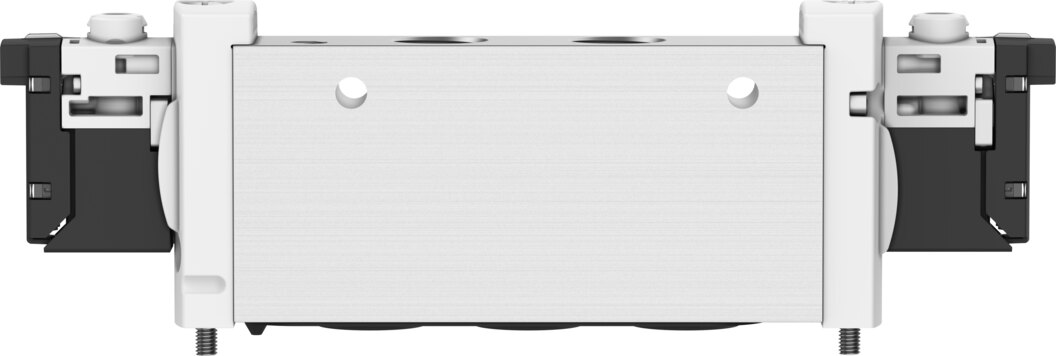

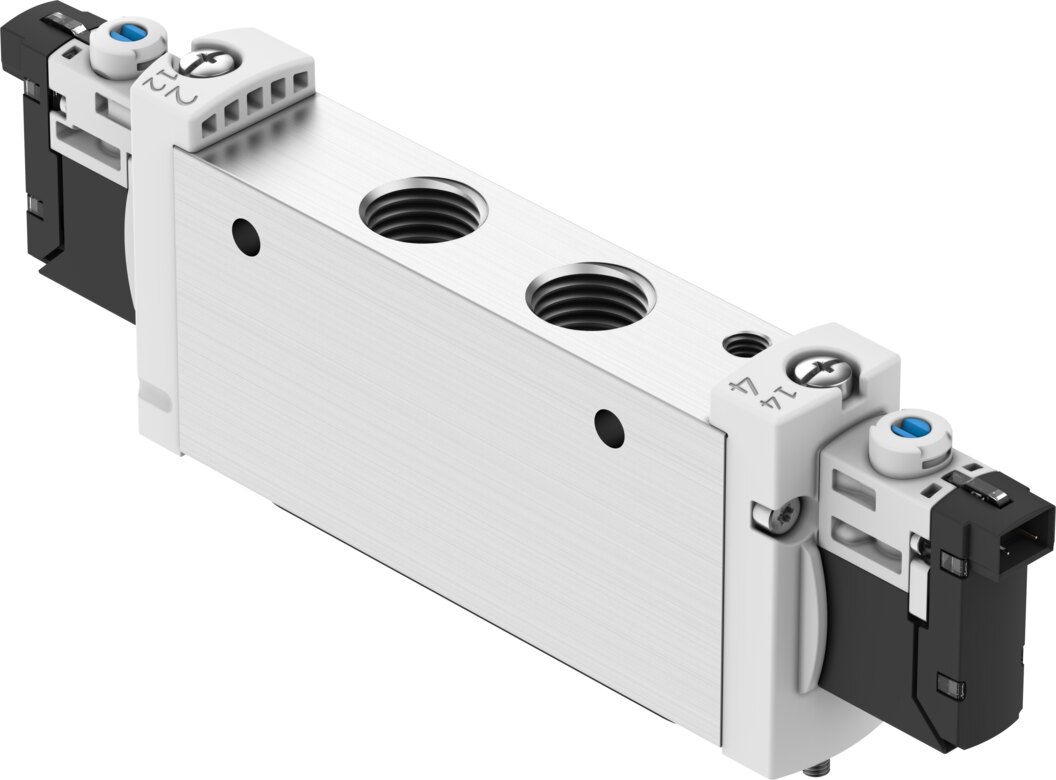

Magnetventil 5/3 geschlossen, Ventilgröße 18 mm, G1/4 VUVG-L18-P53C-T-G14-1H2L-W1 - Festo 578826

Festo ✓ Originalprodukt Neuware

Schaltet doppeltwirkende Zylinder mit Halt in Zwischenstellung mit 1200 l/min Normalnenndurchfluss bei nur 18 mm Ventilgröße. Ventilfunktion 5/3 geschlossen, Betriebsdruck 3 bis 8 bar, Arbeitsanschlüsse G1/4, Spule 24 V DC mit 1,0 W. Schaltzeiten 15 ms ein und 48 ms aus.

Netto
117,06 €
zzgl. MwSt.
139,30 € inkl. 19 % MwSt., zzgl. Versand
Artikel FES-578826
Hersteller-Nr. VUVG-L18-P53C-T-G14-1H2L-W1
Frage zum Artikel
  • Fachhändler seit 2009
  • Rechnungskauf für Stammkunden
  • Weltweiter Versand
  • Detailfragen mit dem Hersteller

Beschreibung

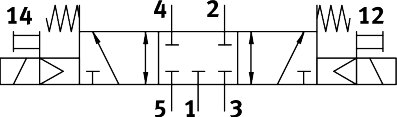

Ventilfunktion 5/3 geschlossen bei 18 mm Ventilgröße: das Festo Magnetventil VUVG-L18-P53C-T-G14-1H2L-W1 steuert doppeltwirkende Zylinder mit Halt in Zwischenstellung. In der Mittelstellung sind alle Anschlüsse gesperrt, ein doppeltwirkender Zylinder lässt sich so in Zwischenstellungen anhalten.

Vorteile

  • Normalnenndurchfluss 1200 l/min bei 18 mm Ventilgröße, Nennweite 6,5 mm
  • Betriebsdruck 3 bis 8 bar
  • Kurze Schaltzeiten: 15 ms ein, 48 ms aus
  • Spule 24 V DC mit 1,0 W, Einschaltdauer 100 %
  • Arbeitsanschlüsse G1/4
  • Reinraumtauglich: Klasse 5 nach ISO 14644-1

Einsatz

Betriebsmedium ist Druckluft nach ISO 8573-1:2010 [7:4:4], geölter Betrieb ist möglich und danach dauerhaft erforderlich. Im Bereich -5 bis 60 °C arbeitet das Ventil VUVG-L18-P53C-T-G14-1H2L-W1 in jeder Einbaulage. Montage des VUVG-L18-P53C-T-G14-1H2L-W1: auf Anschlussleiste, mit Durchgangsbohrung, elektrischer Anschluss 2-polig, Anschlussbild H, horizontaler Anschluss, Kabel mit offenem Ende.

Technische Daten

MerkmalWert
TypVUVG-L18-P53C-T-G14-1H2L-W1
Festo-Teilenummer578826
BaureiheVUVG
Ventilfunktion5/3 geschlossen
Betätigungsartelektrisch
Ventilgröße18 mm
Normalnenndurchfluss1200 l/min
Pneumatischer ArbeitsanschlussG1/4
Betriebsspannung24 V DC
Betriebsdruck3 bis 8 bar
Konstruktiver AufbauKolben-Schieber
Rückstellartmechanische Feder
ZulassungRCM-Zeichen, c UL us - Recognized (OL)
CE-Zeichen (siehe Konformitätserklärung)nach EU-EMV-Richtlinie, nach EU-Niederspannungs-Richtlinie, nach EU-RoHS-Richtlinie
UKCA-Zeichen (siehe Konformitätserklärung)nach UK RoHS Vorschriften, nach UK Vorschriften für elektrische Betriebsmittel
SchutzartIP40, mit Steckdose
Nennweite6,5 mm
Abluftfunktiondrosselbar
Dichtprinzipweich
Einbaulagebeliebig
Handhilfsbetätigungrastend, tastend, verdeckt
Steuerartvorgesteuert
Steuerluftversorgungintern
Überdeckungpositive Überdeckung
Steuerdruck3 bis 8 bar
Schaltzeit aus48 ms
Schaltzeit ein15 ms
Schaltzeit um29 ms
Einschaltdauer100 %
Maximaler positiver Prüfimpuls bei 0-Signal700 µs
Maximaler negativer Prüfimpuls bei 1-Signal900 µs
Spulenkennwerte24 V DC: 1,0 W
Zulässige Spannungsschwankungen±10 %
BetriebsmediumDruckluft nach ISO 8573-1:2010 [7:4:4]
Hinweis zum Betriebs-/SteuermediumGeölter Betrieb möglich (im weiteren Betrieb erforderlich)
SchwingfestigkeitTransporteinsatzprüfung mit Schärfegrad 2 nach FN 942017-4 und EN 60068-2-6
Einschränkung Umgebungs- und Medientemperatur-5 bis 50 °C, ohne Haltestromabsenkung
SchockfestigkeitSchockprüfung mit Schärfegrad 2 nach FN 942017-5 und EN 60068-2-27
Korrosionsbeständigkeitsklasse KBK2 - mäßige Korrosionsbeanspruchung
LABS-KonformitätVDMA24364-B1/B2-L
Reinraumtauglichkeit, gemessen nach ISO 14644-14Klasse 5 nach ISO 14644-1
Mediumstemperatur-5 bis 60 °C
Umgebungstemperatur-5 bis 60 °C
Elektrischer Anschluss2-polig, Anschlussbild H, horizontaler Anschluss, Kabel mit offenem Ende
Befestigungsartauf Anschlussleiste, mit Durchgangsbohrung
Pneumatischer Anschluss 1G1/4
Pneumatischer Anschluss 2G1/4
Pneumatischer Anschluss 3G1/4
Pneumatischer Anschluss 4G1/4
Pneumatischer Anschluss 5G1/4
Werkstoff-HinweisRoHS konform
Werkstoff DichtungenHNBR, NBR
Werkstoff GehäuseAluminium-Knetlegierung
Gewicht0,175 kg
HerstellerFesto
Hersteller-Nr.VUVG-L18-P53C-T-G14-1H2L-W1
EAN4052568385118
Zolltarifnummer84812090
GPSR HerstellerdatenFesto Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com
ArtikelzustandNeu
Artikel-AuthentizitätOriginalprodukt
WerkstoffAluminium
GewindeG 1/4
Nennweite DN [mm]6,5
DichtmaterialHNBR, NBR
MediumDruckluft
Funktion5/3 geschlossen
Durchfluss [l/min]1200
BauartKolben-Schieber
Medientemperatur [°C]-5 bis 60
SerieVUVG
Betriebsdruck max [bar]8
Pneumatischer AnschlussG1/4
Temperaturbereich-5-60 °C
Temperatur (max.)60
