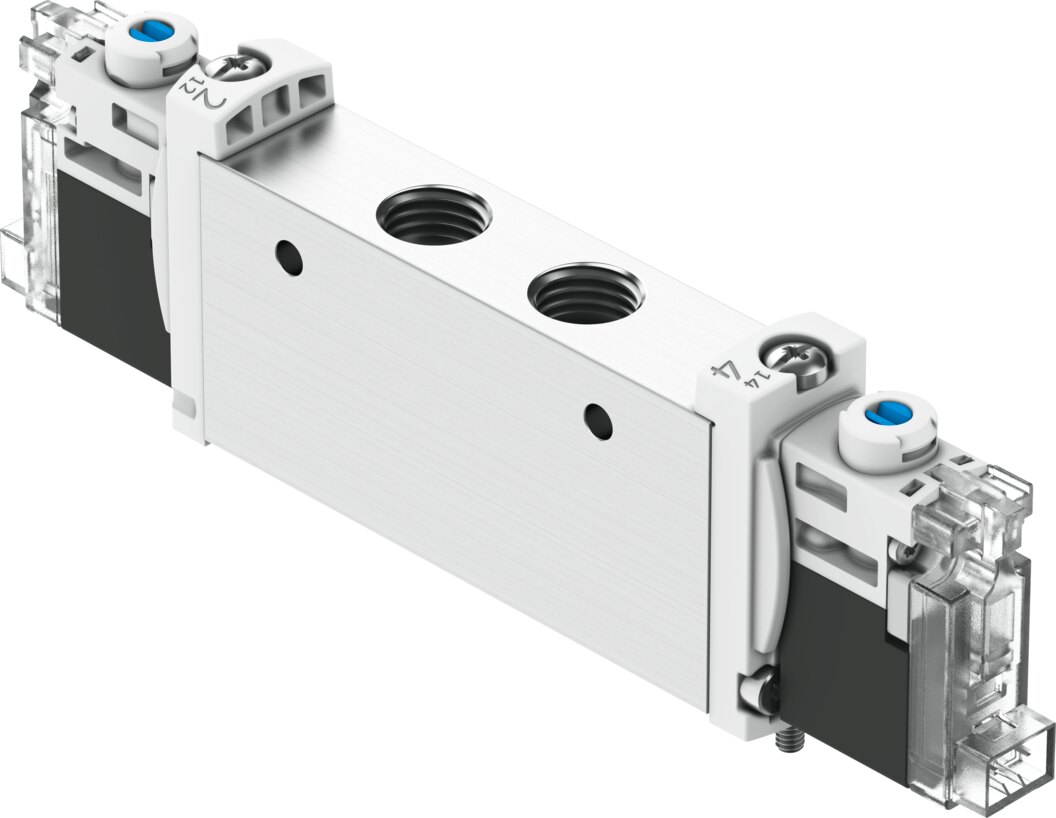

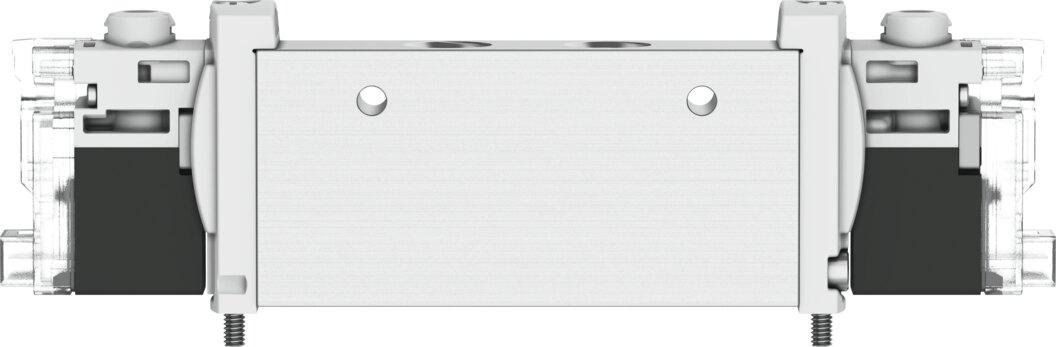

Magnetventil 2x 3/2 offen monostabil, 14 mm, G1/8 VUVG-L14-T32U-MT-G18-1H2L-F1A - Festo 8164554
VUVG-Magnetventil mit Ventilfunktion 2x 3/2 offen monostabil für 500 l/min bei 3,5 bis 8 bar Betriebsdruck. Anschluss G1/8, Ventilgröße 14 mm, Spule 24 V DC mit 0,8 W.
- Fachhändler seit 2009
- Rechnungskauf für Stammkunden
- Weltweiter Versand
- Detailfragen mit dem Hersteller
Beschreibung
Das Magnetventil VUVG-L14-T32U-MT-G18-1H2L-F1A vereint zwei 3/2-Wegeventile (in Ruhestellung offen) in einem Gehäuse. Der Normalnenndurchfluss liegt bei 500 l/min, die Ventilgröße bei 14 mm.
Vorteile
- Durchfluss und Schaltzeit: 500 l/min bei Ventilgröße 14 mm, schaltet in 16 ms ein und 24 ms aus.
- Druckbereich: 3,5 bis 8 bar Betriebsdruck.
- Schutz: Schutzart IP40, Umgebung -5 bis 50 °C.
- Spule: 24 V DC: 0,8 W, Einschaltdauer 100 %.
- Reinraum: Klasse 5 nach ISO 14644-1.
Einsatz
Mit dem VUVG-L14-T32U-MT-G18-1H2L-F1A lassen sich einfachwirkende Antriebe oder Blasluftkreise schalten. Die Vorsteuerung wird intern versorgt. Handhilfsbetätigung rastend, tastend, verdeckt. Montage auf Anschlussleiste, mit Durchgangsbohrung, Produktgewicht 80 g. Zulässig ist Druckluft nach ISO 8573-1:2010 [7:4:4]. Mediumstemperatur -5 bis 50 °C, Umgebung -5 bis 50 °C. Ölung ist möglich, dann aber dauerhaft. Geeignet für Batteriefertigung (F1a, wenig Cu/Zn/Ni).
Technische Daten
| Typ | VUVG-L14-T32U-MT-G18-1H2L-F1A |
|---|---|
| Festo-Teilenummer | 8164554 |

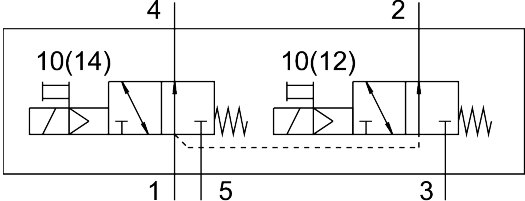

| Ventilfunktion | 2x3/2 offen monostabil |
| Betätigungsart | elektrisch |
| Ventilgröße | 14 mm |
| Normalnenndurchfluss (nach DIN 1343) | 500 l/min |
| Pneumatischer Arbeitsanschluss | G1/8 |
| Betriebsspannung | 24 V DC |
| Betriebsdruck | 3,5 bis 8 bar |
| Konstruktiver Aufbau | Kolben-Schieber |
| Rückstellart | mechanische Feder |
| Zulassung | RCM Mark, c UL us - Recognized (OL) |
| Zertifikat ausstellende Stelle | UL MH19482 |
| Schutzart | IP40 |
| Nennweite | 4,3 mm |
| Abluftfunktion | drosselbar |
| Dichtprinzip | weich |
| Einbaulage | beliebig |
| Handhilfsbetätigung | rastend, tastend, verdeckt |
| Steuerart | vorgesteuert |
| Steuerluftversorgung | intern |
| Überdeckung | positive Überdeckung |
| Steuerdruck | 2 bis 8 bar |
| Vakuumtauglichkeit | nein |
| Schaltzeit aus | 24 ms |
| Schaltzeit ein | 16 ms |
| Einschaltdauer | 100 % |
| Maximaler positiver Prüfimpuls bei 0-Signal | 700 µs |
| Maximaler negativer Prüfimpuls bei 1-Signal | 900 µs |
| Spulenkennwerte | 24 V DC: 0,8 W |
| Zulässige Spannungsschwankungen | +/- 10 % |
| Betriebsmedium | Druckluft nach ISO 8573-1:2010 [7:4:4] |
| Hinweis zum Betriebs- und Steuermedium | Geölter Betrieb möglich (im weiteren Betrieb erforderlich) |
| Schwingfestigkeit | Transporteinsatzprüfung mit Schärfegrad 2 nach FN 942017-4 und EN 60068-2-6 |
| Einschränkung Umgebungs- und Medientemperatur | -5 - 50 °C, ohne Haltestromabsenkung |
| Schockfestigkeit | Schockprüfung mit Schärfegrad 2 nach FN 942017-5 und EN 60068-2-27 |
| Korrosionsbeständigkeitsklasse KBK | 0 - keine Korrosionsbeanspruchung |
| LABS-Konformität | VDMA24364-Zone III |
| Eignung zur Produktion von Li-Ionen Batterien | Geeignet für Batterieproduktion mit reduzierten Cu/Zn/Ni Werten (F1a) |
| Reinraumtauglichkeit, gemessen nach ISO 14644-14 | Klasse 5 nach ISO 14644-1 |
| Lagertemperatur | -20 bis 60 °C |
| Mediumstemperatur | -5 bis 50 °C |
| Umgebungstemperatur | -5 bis 50 °C |
| Produktgewicht | 80 g |
| Elektrischer Anschluss | Stecker |
| Befestigungsart | auf Anschlussleiste, mit Durchgangsbohrung |
| Pneumatischer Anschluss 1 | G1/8 |
| Pneumatischer Anschluss 2 | G1/8 |
| Pneumatischer Anschluss 3 | G1/8 |
| Pneumatischer Anschluss 4 | G1/8 |
| Pneumatischer Anschluss 5 | G1/8 |
| Werkstoffhinweis | RoHS konform |
| Werkstoff Dichtungen | HNBR, NBR |
| Werkstoff Gehäuse | Aluminium-Knetlegierung |
| Werkstoff Schrauben | Stahl, beschichtet |
| Gewicht | 0,095 kg |
| Hersteller | Festo |
| Hersteller-Nr. | VUVG-L14-T32U-MT-G18-1H2L-F1A |
| EAN | 4052568612269 |
| Zolltarifnummer | 84812090 |
| GPSR Herstellerdaten | Festo Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com |
| Artikelzustand | Neu |
| Artikel-Authentizität | Originalprodukt |
| Werkstoff | Aluminium |
| Gewinde | G 1/8 |
| Nennweite DN [mm] | 4,3 |
| Dichtmaterial | HNBR, NBR |
| Gehäusewerkstoff | Aluminium |
| Medium | Druckluft |
| Funktion | 2x3/2 offen monostabil |
| Durchfluss [l/min] | 500 |
| Bauart | Kolben-Schieber |
| Medientemperatur [°C] | -5 bis 50 |
| Serie | VUVG |
| Betriebsdruck max [bar] | 8 |
| Pneumatischer Anschluss | G1/8 |
| Temperatur (max.) | 50 |
