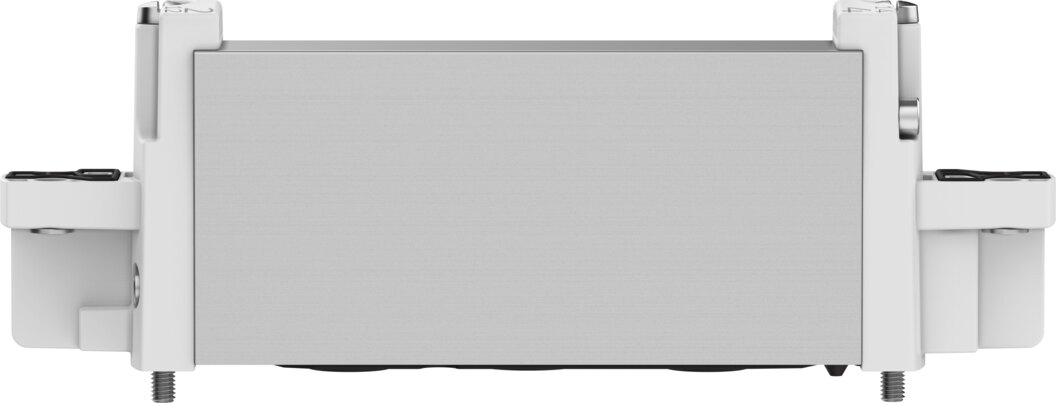

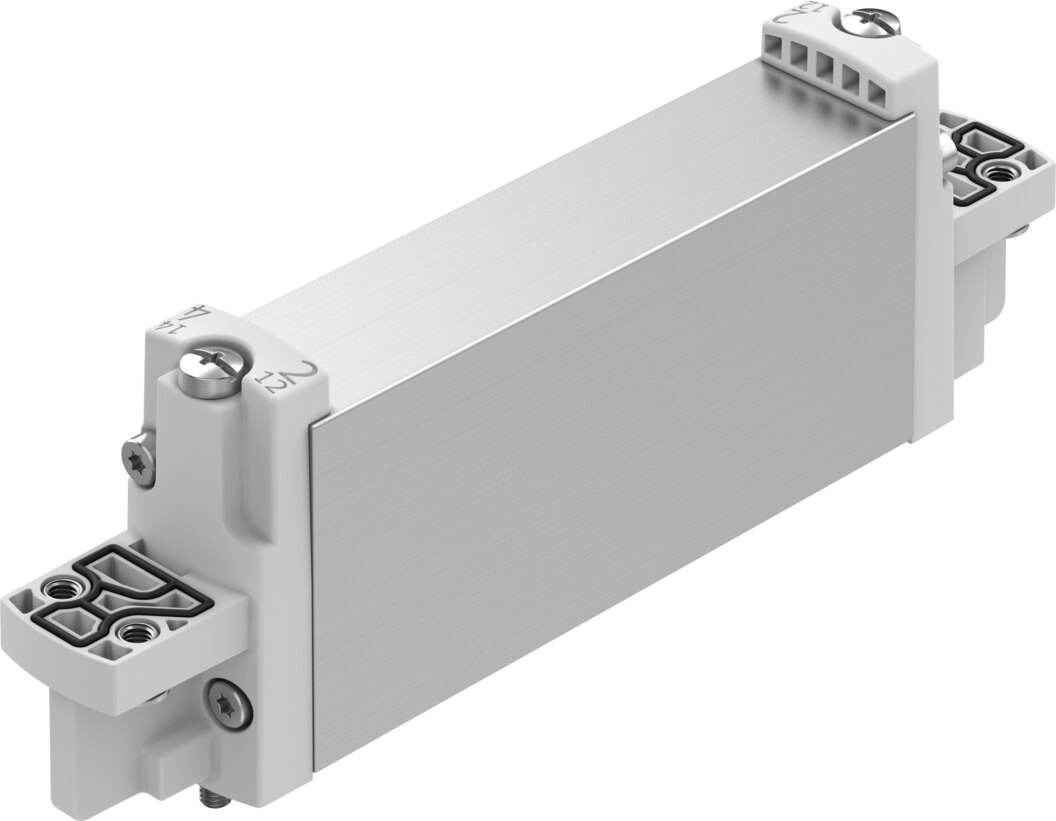

Magnetventil 5/2 bistabil, 18 mm, für Anschlussleiste VUVG-B18-B52-Z-F-P1 - Festo 8033567

Festo ✓ Originalprodukt Neuware

VUVG-Magnetventil mit Ventilfunktion 5/2 bistabil: 1000 l/min Normalnenndurchfluss, Betriebsdruck -0,9 bis 10 bar. Flanschanschluss für Anschlussleiste, Ventilgröße 18 mm, Vorsteuerschnittstelle nach ISO 15218.

Netto
61,58 €
zzgl. MwSt.
73,28 € inkl. 19 % MwSt., zzgl. Versand
Artikel FES-8033567
Hersteller-Nr. VUVG-B18-B52-Z-F-P1
Frage zum Artikel
  • Fachhändler seit 2009
  • Rechnungskauf für Stammkunden
  • Weltweiter Versand
  • Detailfragen mit dem Hersteller

Beschreibung

Das Magnetventil VUVG-B18-B52-Z-F-P1 arbeitet als 5/2-Impulsventil und bleibt nach einem kurzen Schaltsignal in seiner Stellung. Der Normalnenndurchfluss liegt bei 1000 l/min, die Ventilgröße bei 18 mm.

Vorteile

  • Durchfluss: 1000 l/min nach DIN 1343 bei Ventilgröße 18 mm, Nennweite 7,3 mm.
  • Druckbereich: -0,9 bis 10 bar, vakuumtauglich.
  • Reinraum: Klasse 5 nach ISO 14644-1.
  • Korrosionsschutz: KBK 2 - mäßige Korrosionsbeanspruchung.
  • Schutz: Schutzart IP65 mit Steckdose.
  • Vorsteuerung: Schnittstelle nach ISO 15218.

Einsatz

Typisch: doppeltwirkende Zylinder und Schwenkantriebe. Steuerluft extern, Steuerdruck 1,5 bis 8 bar. Befestigung auf Anschlussleiste, Produktgewicht 140 g. Zulässig ist Druckluft nach ISO 8573-1:2010 [7:4:4]. Mediumstemperatur -5 bis 60 °C, Umgebung -5 bis 60 °C. Ölung ist möglich, dann aber dauerhaft.

Technische Daten

TypVUVG-B18-B52-Z-F-P1
Festo-Teilenummer8033567

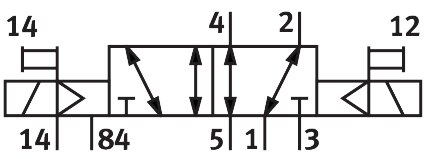

Ventilfunktion5/2 bistabil
Betätigungsartelektrisch
Ventilgröße18 mm
Normalnenndurchfluss (nach DIN 1343)1000 l/min
Pneumatischer ArbeitsanschlussFlansch
Betriebsdruck-0,9 bis 10 bar
Konstruktiver AufbauKolben-Schieber
Rückstellartmechanische Feder
Zulassungc UL us - Recognized (OL)
CE-Zeichen (siehe Konformitätserklärung)nach EU-EMV-Richtlinie, nach EU-Niederspannungs-Richtlinie, nach EU-RoHS-Richtlinie
UKCA-Zeichen (siehe Konformitätserklärung)nach UK RoHS Vorschriften, nach UK Vorschriften für elektrische Betriebsmittel
Zertifikat ausstellende StelleUL MH19482
SchutzartIP65, mit elektrischem Vorsteuerventil und Steckdose
Nennweite7,3 mm
Abluftfunktiondrosselbar
Dichtprinzipweich
Einbaulagebeliebig
Steuerartvorgesteuert
Steuerluftversorgungextern
Überdeckungpositive Überdeckung
Steuerdruck1,5 bis 8 bar
Schaltzeit um12 ms
Einschaltdauer100 %
Maximaler positiver Prüfimpuls bei 0-Signal700 µs
Maximaler negativer Prüfimpuls bei 1-Signal900 µs
BetriebsmediumDruckluft nach ISO 8573-1:2010 [7:4:4]
Hinweis zum Betriebs- und SteuermediumGeölter Betrieb möglich (im weiteren Betrieb erforderlich)
SchwingfestigkeitTransporteinsatzprüfung mit Schärfegrad 2 nach FN 942017-4 und EN 60068-2-6
SchockfestigkeitSchockprüfung mit Schärfegrad 2 nach FN 942017-5 und EN 60068-2-27
Korrosionsbeständigkeitsklasse KBK2 - mäßige Korrosionsbeanspruchung
LABS-KonformitätVDMA24364-B1/B2-L
Reinraumtauglichkeit, gemessen nach ISO 14644-14Klasse 5 nach ISO 14644-1
Mediumstemperatur-5 bis 60 °C
Umgebungstemperatur-5 bis 60 °C
Produktgewicht140 g
Elektrischer Anschlussüber elektrisches Vorsteuerventil
Befestigungsartauf Anschlussleiste
Vorsteuerschnittstellenach ISO 15218
WerkstoffhinweisRoHS konform
Werkstoff DichtungenHNBR, NBR
Werkstoff GehäuseAluminium-Knetlegierung
Gewicht0,165 kg
HerstellerFesto
Hersteller-Nr.VUVG-B18-B52-Z-F-P1
EAN4052568553098
Zolltarifnummer84812090
GPSR HerstellerdatenFesto Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com
ArtikelzustandNeu
Artikel-AuthentizitätOriginalprodukt
WerkstoffAluminium
Nennweite DN [mm]7,3
DichtmaterialHNBR, NBR
GehäusewerkstoffAluminium
MediumDruckluft
Funktion5/2 bistabil
Durchfluss [l/min]1000
BauartKolben-Schieber
Medientemperatur [°C]-5 bis 60
NormISO 15218
SerieVUVG
Betriebsdruck max [bar]10
Pneumatischer AnschlussFlansch
Temperaturbereich-5-60 °C
Temperatur (max.)60
