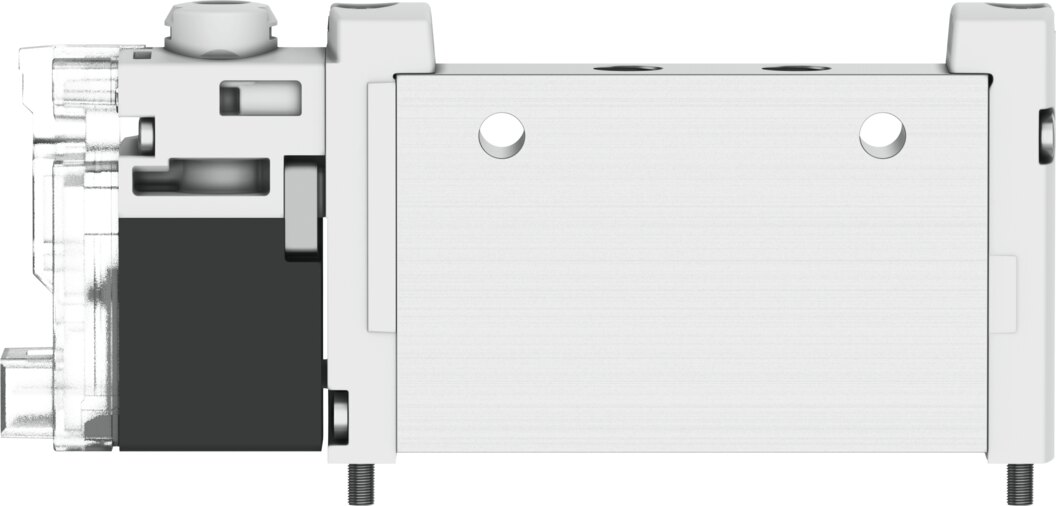

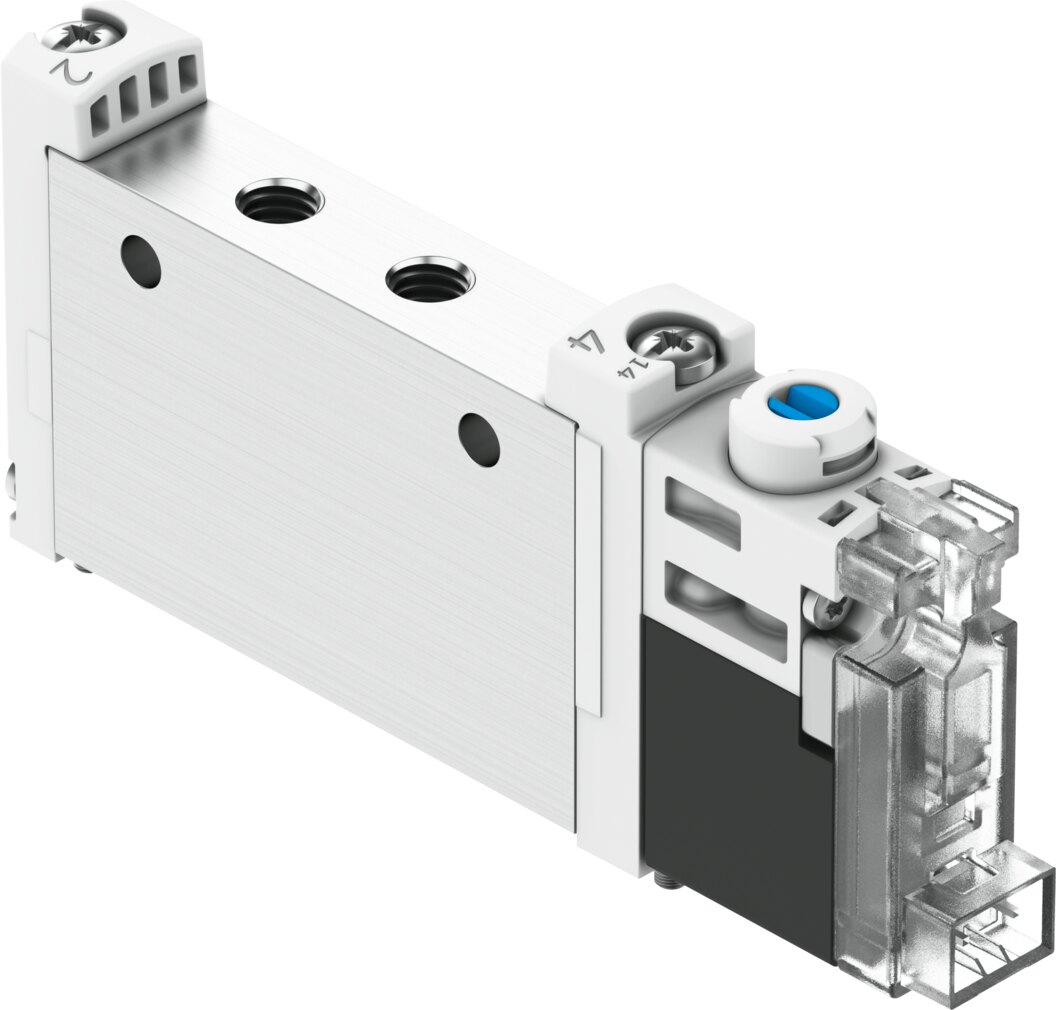

Magnetventil 5/2 monostabil, 10 mm, M7 VUVG-L10-M52-MT-M7-1H2L-F1A - Festo 8164348

Festo ✓ Originalprodukt Neuware

VUVG-Magnetventil mit Ventilfunktion 5/2 monostabil für 320 l/min bei 3 bis 8 bar Betriebsdruck. Anschluss M7, Ventilgröße 10 mm, Spule 24 V DC mit 0,8 W.

Netto
77,10 €
zzgl. MwSt.
91,75 € inkl. 19 % MwSt., zzgl. Versand
Artikel FES-8164348
Hersteller-Nr. VUVG-L10-M52-MT-M7-1H2L-F1A
Frage zum Artikel
  • Fachhändler seit 2009
  • Rechnungskauf für Stammkunden
  • Weltweiter Versand
  • Detailfragen mit dem Hersteller

Beschreibung

Das Magnetventil VUVG-L10-M52-MT-M7-1H2L-F1A schaltet als 5/2-Wegeventil und kehrt ohne Signal über eine mechanische Feder in die Grundstellung zurück. Der Normalnenndurchfluss liegt bei 320 l/min, die Ventilgröße bei 10 mm.

Vorteile

  • Durchfluss und Schaltzeit: 320 l/min bei Ventilgröße 10 mm, schaltet in 9 ms ein und 28 ms aus.
  • Reinraum: Klasse 5 nach ISO 14644-1.
  • Druckbereich: 3 bis 8 bar Betriebsdruck.
  • Schutz: Schutzart IP40, Umgebung -5 bis 50 °C.
  • Spule: 24 V DC: 0,8 W, Einschaltdauer 100 %.

Einsatz

Das VUVG-L10-M52-MT-M7-1H2L-F1A steuert doppeltwirkende Antriebe direkt an. Die Vorsteuerung wird intern versorgt. Handhilfsbetätigung rastend, tastend, verdeckt. Montage auf Anschlussleiste, mit Durchgangsbohrung, Produktgewicht 44 g. Zulässig ist Druckluft nach ISO 8573-1:2010 [7:4:4]. Mediumstemperatur -5 bis 50 °C, Umgebung -5 bis 50 °C. Ölung ist möglich, dann aber dauerhaft. Geeignet für Batteriefertigung (F1a, wenig Cu/Zn/Ni).

Technische Daten

TypVUVG-L10-M52-MT-M7-1H2L-F1A
Festo-Teilenummer8164348
Ventilfunktion5/2 monostabil
Betätigungsartelektrisch
Ventilgröße10 mm
Normalnenndurchfluss (nach DIN 1343)320 l/min
Pneumatischer ArbeitsanschlussM7
Betriebsspannung24 V DC
Betriebsdruck3 bis 8 bar
Konstruktiver AufbauKolben-Schieber
Rückstellartmechanische Feder
ZulassungRCM Mark, c UL us - Recognized (OL)
Zertifikat ausstellende StelleUL MH19482
SchutzartIP40
Nennweite2,8 mm
Abluftfunktiondrosselbar
Dichtprinzipweich
Einbaulagebeliebig
Handhilfsbetätigungrastend, tastend, verdeckt
Steuerartvorgesteuert
Steuerluftversorgungintern
Überdeckungpositive Überdeckung
Steuerdruck3 bis 8 bar
Vakuumtauglichkeitnein
Schaltzeit aus28 ms
Schaltzeit ein9 ms
Einschaltdauer100 %
Maximaler positiver Prüfimpuls bei 0-Signal700 µs
Maximaler negativer Prüfimpuls bei 1-Signal900 µs
Spulenkennwerte24 V DC: 0,8 W
Zulässige Spannungsschwankungen+/- 10 %
BetriebsmediumDruckluft nach ISO 8573-1:2010 [7:4:4]
Hinweis zum Betriebs- und SteuermediumGeölter Betrieb möglich (im weiteren Betrieb erforderlich)
SchwingfestigkeitTransporteinsatzprüfung mit Schärfegrad 2 nach FN 942017-4 und EN 60068-2-6
Einschränkung Umgebungs- und Medientemperatur-5 - 50 °C, ohne Haltestromabsenkung
SchockfestigkeitSchockprüfung mit Schärfegrad 2 nach FN 942017-5 und EN 60068-2-27
Korrosionsbeständigkeitsklasse KBK0 - keine Korrosionsbeanspruchung
LABS-KonformitätVDMA24364-Zone III
Eignung zur Produktion von Li-Ionen BatterienGeeignet für Batterieproduktion mit reduzierten Cu/Zn/Ni Werten (F1a)
Reinraumtauglichkeit, gemessen nach ISO 14644-14Klasse 5 nach ISO 14644-1
Lagertemperatur-20 bis 60 °C
Mediumstemperatur-5 bis 50 °C
Umgebungstemperatur-5 bis 50 °C
Produktgewicht44 g
Elektrischer AnschlussStecker
Befestigungsartauf Anschlussleiste, mit Durchgangsbohrung
Pneumatischer Anschluss 1M7
Pneumatischer Anschluss 2M7
Pneumatischer Anschluss 3M7
Pneumatischer Anschluss 4M7
Pneumatischer Anschluss 5M7
WerkstoffhinweisRoHS konform
Werkstoff DichtungenHNBR, NBR
Werkstoff GehäuseAluminium-Knetlegierung
Werkstoff SchraubenStahl, beschichtet
Gewicht0,043 kg
HerstellerFesto
Hersteller-Nr.VUVG-L10-M52-MT-M7-1H2L-F1A
EAN4052568612085
Zolltarifnummer84812090
GPSR HerstellerdatenFesto Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com
ArtikelzustandNeu
Artikel-AuthentizitätOriginalprodukt
WerkstoffAluminium
GewindeM7
Nennweite DN [mm]2,8
DichtmaterialHNBR, NBR
GehäusewerkstoffAluminium
MediumDruckluft
Funktion5/2 monostabil
Durchfluss [l/min]320
BauartKolben-Schieber
Medientemperatur [°C]-5 bis 50
SerieVUVG
Betriebsdruck max [bar]8
Pneumatischer AnschlussM7
Temperatur (max.)50
