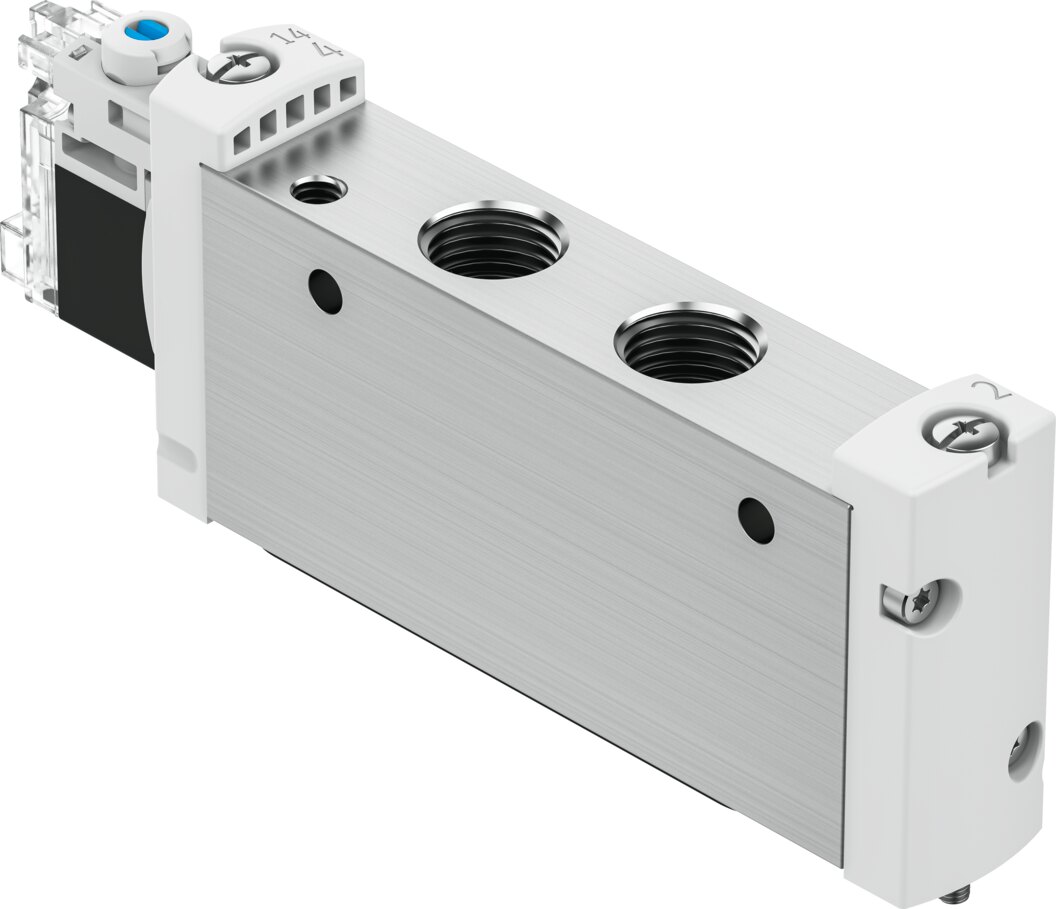

Magnetventil VUVG - Festo 564212
Netto
zzgl. MwSt.
115,32 € inkl. 19 % MwSt., zzgl. Versand
96,91 €
Artikel
FES-564212
Hersteller-Nr.
VUVG
- Fachhändler seit 2009
- Rechnungskauf für Stammkunden
- Weltweiter Versand
- Detailfragen mit dem Hersteller
Technische Daten
| Ventilfunktion | 2x3/2 geschlossen monostabil, 2x3/2 offen monostabil, 2x3/2 offen/geschlossen monostabil, 5/2 bistabil, 5/2 monostabil, 5/3 belüftet, 5/3 entlüftet, 5/3 geschlossen |
|---|---|
| Betätigungsart | elektrisch |
| Ventilgröße | 10 mm |
| Normalnenndurchfluss (normalisiert nach DIN 1343) | 90 ... 1380 l/min |
| Pneumatischer Arbeitsanschluss | Flansch, M3, M5, M7, G1/8, G1/4, QS-3, QS-4, QS-6, QS-8, QS-10, QS-5/32, QS-1/8, QS-3/16, QS-1/4, QS-5/16, QS-3/8 |
| Betriebsspannung | 24V DC, 5V DC |
| Betriebsdruck | -0,9 ... 10 bar |
| Konstruktiver Aufbau | Kolben-Schieber, Kolbenschieber mit Dichtring |
| Rückstellart | mechanische Feder, pneumatische Feder |
| Zulassung | RCM Mark, c UL us - Recognized (OL) |
| CE-Zeichen (siehe Konformitätserklärung) | nach EU-EMV-Richtlinie, nach EU-Niederspannungs-Richtlinie, nach EU-RoHS-Richtlinie |
| UKCA-Zeichen (siehe Konformitätserklärung) | nach UK RoHS Vorschriften, nach UK Vorschriften für elektrische Betriebsmittel |
| Schutzart | IP40, IP65, mit Steckdose |
| Abluftfunktion | drosselbar |
| Dichtprinzip | weich |
| Einbaulage | beliebig |
| Handhilfsbetätigung | rastend, tastend, verdeckt |
| Steuerart | vorgesteuert |
| Steuerluftversorgung | extern, intern |
| Überdeckung | positive Überdeckung, unbestimmte Überdeckung |
| Einschaltdauer | 100% |
| Zulässige Spannungsschwankungen | +/- 10 % |
| Betriebsmedium | Druckluft nach ISO 8573-1:2010 [7:4:4] |
| Hinweis zum Betriebs-/Steuermedium | Geölter Betrieb möglich (im weiteren Betrieb erforderlich) |
| Einschränkung Umgebungs- und Medientemperatur | -5 - 50 °C, ohne Haltestromabsenkung |
| Korrosionsbeständigkeitsklasse KBK | 0 - keine Korrosionsbeanspruchung, 2 - mäßige Korrosionsbeanspruchung |
| LABS-Konformität | VDMA24364-B1/B2-L, VDMA24364-Zone III |
| Reinraumtauglichkeit, gemessen nach ISO 14644-14 | Klasse 5 nach ISO 14644-1 |
| Mediumstemperatur | -5 ... 60 °C |
| Umgebungstemperatur | -5 ... 60 °C |
| Elektrischer Anschluss | über elektrische Anschlussplatte |
| Befestigungsart | auf Anschlussleiste, mit Durchgangsbohrung |
| Anschluss Steuerluft 12/14 | M3, M5 |
| Pneumatischer Anschluss 1 | M3, M5, M7, G1/8, G1/4 |
| Pneumatischer Anschluss 2 | M3, M5, M7, G1/8, G1/4 |
| Pneumatischer Anschluss 3 | M3, M5, M7, G1/8, G1/4 |
| Pneumatischer Anschluss 4 | M3, M5, M7, G1/8, G1/4 |
| Pneumatischer Anschluss 5 | M3, M5, M7, G1/8, G1/4 |
| Werkstoff-Hinweis | RoHS konform |
| Werkstoff Dichtungen | HNBR, NBR |
| Werkstoff Gehäuse | Aluminium-Knetlegierung |
| Gewicht | 0,06 kg |
| Hersteller | Festo |
| Hersteller-Nr. | VUVG |
| Zolltarifnummer | 84812090 |
| GPSR Herstellerdaten | Festo Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com |
| Artikelzustand | Neu |
| Artikel-Authentizität | Originalprodukt |
