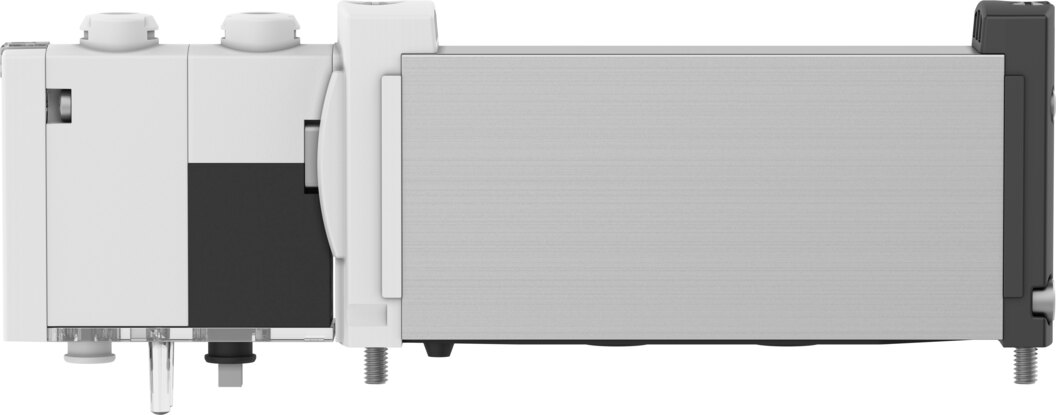

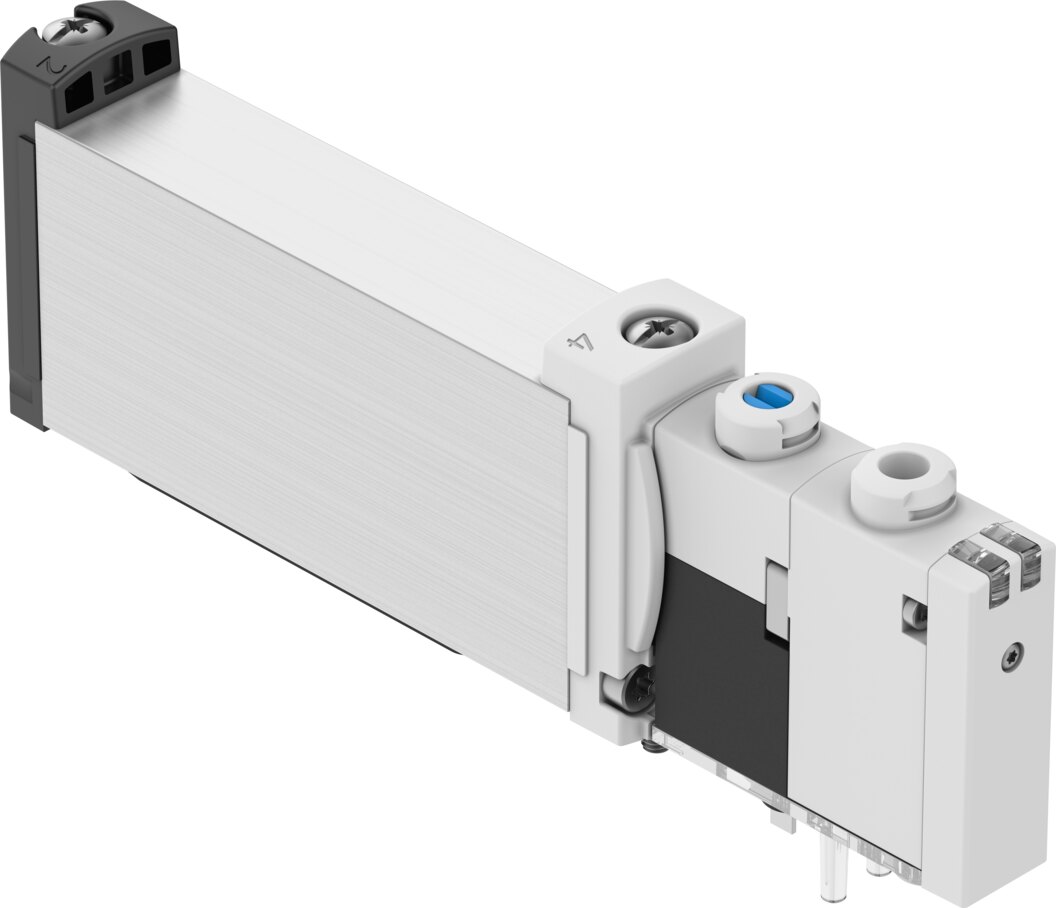

Magnetventil 5/2 monostabil, 14 mm, für Anschlussleiste VUVG-B14-M52-AZT-F-1T1L-EX2C - Festo 8041964

Festo ✓ Originalprodukt Neuware

VUVG-Magnetventil mit Ventilfunktion 5/2 monostabil: 500 l/min Normalnenndurchfluss, Betriebsdruck -0,9 bis 10 bar. Flanschanschluss für Anschlussleiste, Ventilgröße 14 mm, Spule 24 V DC mit 1,0 W.

Netto
99,58 €
zzgl. MwSt.
118,50 € inkl. 19 % MwSt., zzgl. Versand
Artikel FES-8041964
Hersteller-Nr. VUVG-B14-M52-AZT-F-1T1L-EX2C
Frage zum Artikel
  • Fachhändler seit 2009
  • Rechnungskauf für Stammkunden
  • Weltweiter Versand
  • Detailfragen mit dem Hersteller

Beschreibung

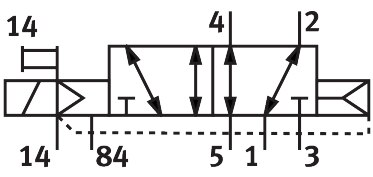

Das Magnetventil VUVG-B14-M52-AZT-F-1T1L-EX2C arbeitet als monostabiles 5/2-Wegeventil, die Rückstellung übernimmt eine pneumatische Feder (Luftfeder). Der Normalnenndurchfluss liegt bei 500 l/min, die Ventilgröße bei 14 mm.

Vorteile

  • Durchfluss und Schaltzeit: 500 l/min bei Ventilgröße 14 mm, schaltet in 13 ms ein und 26 ms aus.
  • Druckbereich: -0,9 bis 10 bar, vakuumtauglich.
  • Korrosionsschutz: KBK 2 - mäßige Korrosionsbeanspruchung.
  • Spule: 22 V DC: 1,0 W, Einschaltdauer 100 %.
  • Schutz: Schutzart IP65, IP67, Umgebung -5 bis 60 °C.

Einsatz

Passend für doppeltwirkende Zylinder. Steuerluft extern, Steuerdruck 1,5 bis 8 bar. Handhilfsbetätigung rastend, tastend. Befestigung auf Anschlussleiste, Produktgewicht 91 g. Zulässig ist Druckluft nach ISO 8573-1:2010 [7:4:4]. Mediumstemperatur -5 bis 60 °C, Umgebung -5 bis 60 °C. Ölung ist möglich, dann aber dauerhaft.

Technische Daten

TypVUVG-B14-M52-AZT-F-1T1L-EX2C
Festo-Teilenummer8041964
Ventilfunktion5/2 monostabil
Betätigungsartelektrisch
Ventilgröße14 mm
Normalnenndurchfluss (nach DIN 1343)500 l/min
Pneumatischer ArbeitsanschlussFlansch
Betriebsspannung24 V DC
Betriebsdruck-0,9 bis 10 bar
Konstruktiver AufbauKolben-Schieber
Rückstellartpneumatische Feder
Zulassungc UL us - Recognized (OL)
SchutzartIP65, IP67
Abluftfunktiondrosselbar
Dichtprinzipweich
Einbaulagebeliebig
Handhilfsbetätigungrastend, tastend
Steuerartvorgesteuert
Steuerluftversorgungextern
Strömungsrichtungreversibel
Überdeckungpositive Überdeckung
SignalzustandsanzeigeLED
Steuerdruck1,5 bis 8 bar
Maximale Schaltfrequenz3 Hz
Schaltzeit aus26 ms
Schaltzeit ein13 ms
Einschaltdauer100 %
Maximaler positiver Prüfimpuls bei 0-Signal1600 µs
Maximaler negativer Prüfimpuls bei 1-Signal3000 µs
Spulenkennwerte22 V DC: 1,0 W
Zulässige Spannungsschwankungen+/- 10 %
BetriebsmediumDruckluft nach ISO 8573-1:2010 [7:4:4]
Hinweis zum Betriebs- und SteuermediumGeölter Betrieb möglich (im weiteren Betrieb erforderlich)
SchwingfestigkeitTransporteinsatzprüfung mit Schärfegrad 2 nach FN 942017-4 und EN 60068-2-6
SchockfestigkeitSchockprüfung mit Schärfegrad 2 nach FN 942017-5 und EN 60068-2-27
Korrosionsbeständigkeitsklasse KBK2 - mäßige Korrosionsbeanspruchung
LABS-KonformitätVDMA24364-B2-L
Mediumstemperatur-5 bis 60 °C
SteuermediumDruckluft nach ISO 8573-1:2010 [7:4:4]
Umgebungstemperatur-5 bis 60 °C
Produktgewicht91 g
Elektrischer Anschlussüber Anschlussplatte
Befestigungsartauf Anschlussleiste
WerkstoffhinweisRoHS konform
Werkstoff DichtungenHNBR, NBR
Werkstoff GehäuseAluminium-Knetlegierung
Gewicht0,1 kg
HerstellerFesto
Hersteller-Nr.VUVG-B14-M52-AZT-F-1T1L-EX2C
EAN4052568434854
Zolltarifnummer84812090
GPSR HerstellerdatenFesto Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com
ArtikelzustandNeu
Artikel-AuthentizitätOriginalprodukt
WerkstoffAluminium
DichtmaterialHNBR, NBR
GehäusewerkstoffAluminium
MediumDruckluft
Funktion5/2 monostabil
Durchfluss [l/min]500
BauartKolben-Schieber
Medientemperatur [°C]-5 bis 60
SerieVUVG
Betriebsdruck max [bar]10
Pneumatischer AnschlussFlansch
Temperaturbereich-5-60 °C
Temperatur (max.)60
