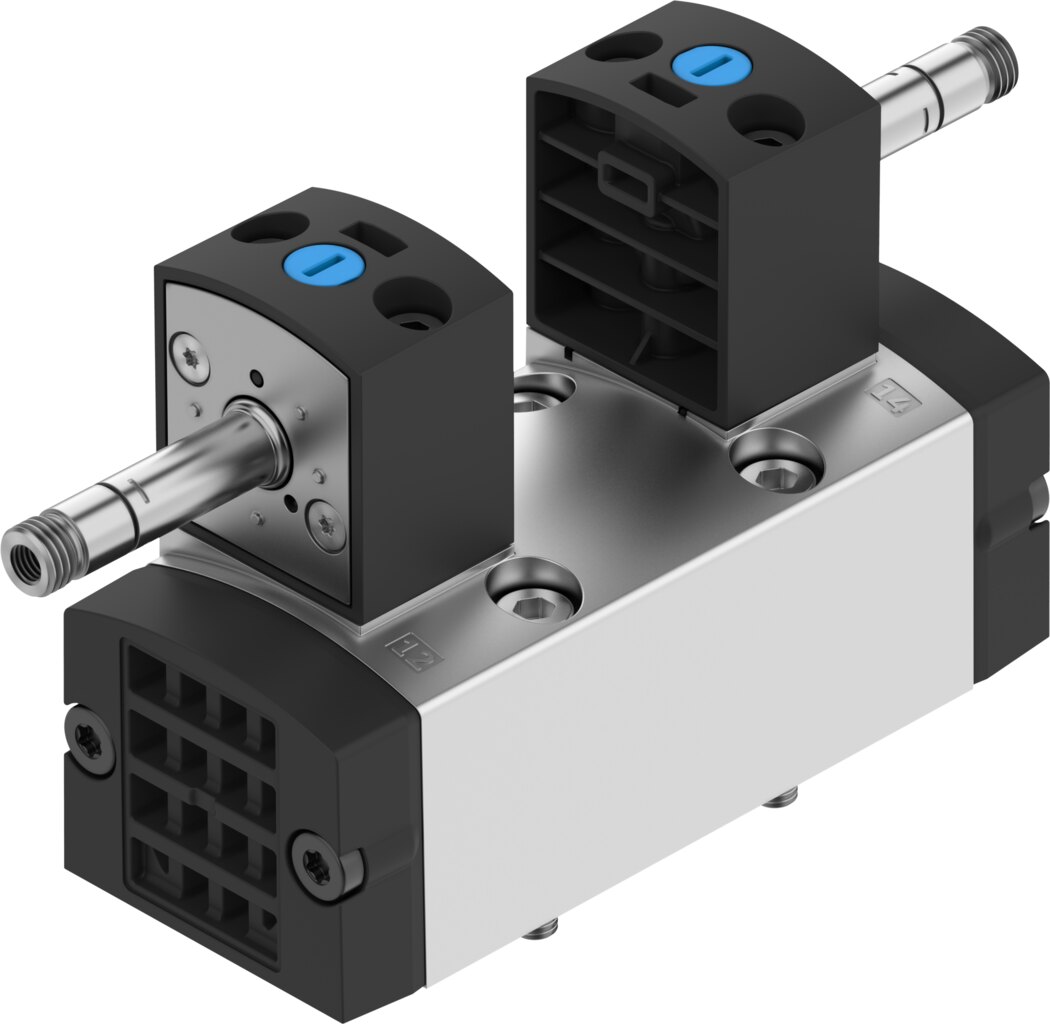

Magnetventil 5/3 geschlossen, ISO 15407-1, Breite 18 mm VSVA-B-P53C-H-A2-1R2L - Festo 534778

Festo ✓ Originalprodukt Neuware

Als 5/3-Wegeventil Mittelstellung geschlossen für Anschlussplatte Größe 18 mm nach ISO 15407-1 liefert das Festo VSVA-B-P53C-H-A2-1R2L einen Nenndurchfluss von 450 l/min. Betriebsdruck 3 bis 8 bar, Spule 24 V DC mit Niederstromphase 1,0 W, Hochstromphase 2,4 W, elektrischer Anschluss 4-polig, M8x1, Zentralstecker, runde Bauform.

Netto
189,41 €
zzgl. MwSt.
225,40 € inkl. 19 % MwSt., zzgl. Versand
Artikel FES-534778
Hersteller-Nr. VSVA-B-P53C-H-A2-1R2L
Frage zum Artikel
  • Fachhändler seit 2009
  • Rechnungskauf für Stammkunden
  • Weltweiter Versand
  • Detailfragen mit dem Hersteller

Beschreibung

Mit 450 l/min Nenndurchfluss versorgt das VSVA-B-P53C-H-A2-1R2L Antriebe, montiert wird es auf Anschlussplatte Größe 18 mm nach ISO 15407-1. Ventilfunktion: 5/3 geschlossen.

Vorteile

  • Normschnittstelle: das 5/3-Ventil passt auf Anschlussplatte Größe 18 mm nach ISO 15407-1, Baubreite 18 mm und ist gegen Ventile gleicher Norm austauschbar.
  • Durchfluss: 450 l/min Nenndurchfluss nach DIN 1343, 500 l/min auf Einzelanschlussplatte, 450 l/min pneumatisch verkettet.
  • Elektrischer Anschluss: 4-polig, M8x1, Zentralstecker, runde Bauform.
  • Druckbereich: 3 bis 8 bar.
  • Schutzart: IP65.
  • Zusatzfunktion: Schutzabschaltung.

Einsatz

In Mittelstellung sind alle Anschlüsse gesperrt, ein Zylinder bleibt in seiner Position stehen. Betriebsmedium ist Druckluft nach ISO 8573-1:2010 [7:4:4], zulässig sind -5 bis 50 °C Umgebungstemperatur, Produktgewicht 140 g.

Technische Daten

TypVSVA-B-P53C-H-A2-1R2L
Festo Teilenummer534778
Ventilfunktion5/3 geschlossen
Betätigungsartelektrisch
Baubreite18 mm
Normalnenndurchfluss (normalisiert nach DIN 1343)450 l/min
Pneumatischer ArbeitsanschlussAnschlussplatte Größe 18 mm nach ISO 15407-1, Anschlussplatte Größe 02 nach VDMA 24563
Betriebsspannung24V DC
Betriebsdruck3 bis 8 bar
Konstruktiver AufbauKolben-Schieber
Rückstellartmechanische Feder
ZulassungC-Tick, c UL us - Recognized (OL)
CE-Zeichen (siehe Konformitätserklärung)nach EU-EMV-Richtlinie
UKCA-Zeichen (siehe Konformitätserklärung)nach UK RoHS Vorschriften
SchutzartIP65
Nennweite5 mm
Abluftfunktiondrosselbar
Dichtprinzipweich
Einbaulagebeliebig
Entspricht NormISO 15407-1, VDMA 24563
Handhilfsbetätigungtastend
Steuerartvorgesteuert
Steuerluftversorgungintern
Strömungsrichtungnicht reversibel
Überdeckungpositive Überdeckung
Verpolungsschutzfür alle elektrischen Anschlüsse
Zusätzliche FunktionenSchutzabschaltung
SignalzustandsanzeigeLED
Durchfluss Ventil650 l/min
Durchfluss Ventil auf Einzelanschlussplatte500 l/min
Durchfluss Ventil pneumatisch verkettet450 l/min
Schaltzeit aus36 ms
Schaltzeit ein15 ms
Betriebsspannungsbereich DC21,6 bis 26,4 V
Einschaltdauer100%
Max. positiver Prüfimpuls bei 0 Signal500 µs
Max. negativer Prüfimpuls bei 1 Signal500 µs
Spulenkennwerte24 V DC: Niederstromphase 1,0 W, Hochstromphase 2,4 W
BetriebsmediumDruckluft nach ISO 8573-1:2010 [7:4:4]
Hinweis zum Betriebs-/SteuermediumGeölter Betrieb möglich (im weiteren Betrieb erforderlich)
SchwingfestigkeitTransporteinsatzprüfung mit Schärfegrad 2 nach FN 942017-4 und EN 60068-2-6
SchockfestigkeitSchockprüfung mit Schärfegrad 2 nach FN 942017-5 und EN 60068-2-27
Korrosionsbeständigkeitsklasse KBK2 - mäßige Korrosionsbeanspruchung
LABS-KonformitätVDMA24364-B1/B2-L
Mediumstemperatur-5 bis 50 °C
Relative Luftfeuchtigkeit0 - 90 %
Schutz gegen direktes und indirektes BerührenPELV
Umgebungstemperatur-5 bis 50 °C
Max. Anziehdrehmoment Ventilbefestigung0,9 bis 1,1 Nm
Produktgewicht140 g
Elektrischer Anschluss4-polig, M8x1, Zentralstecker, runde Bauform
Befestigungsartauf Anschlussplatte
Werkstoff-HinweisRoHS konform
Gewicht0,15 kg
HerstellerFesto
Hersteller-Nr.VSVA-B-P53C-H-A2-1R2L
EAN4052568168537
Zolltarifnummer84812090
GPSR HerstellerdatenFesto Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com
ArtikelzustandNeu
Artikel-AuthentizitätOriginalprodukt
Nennweite DN [mm]5
MediumDruckluft
Funktion5/3 geschlossen
Durchfluss [l/min]450
NormDIN ISO 15407-1, VDMA 24563
SerieVSVA
Betriebsdruck max [bar]8
Temperatur (max.)50
