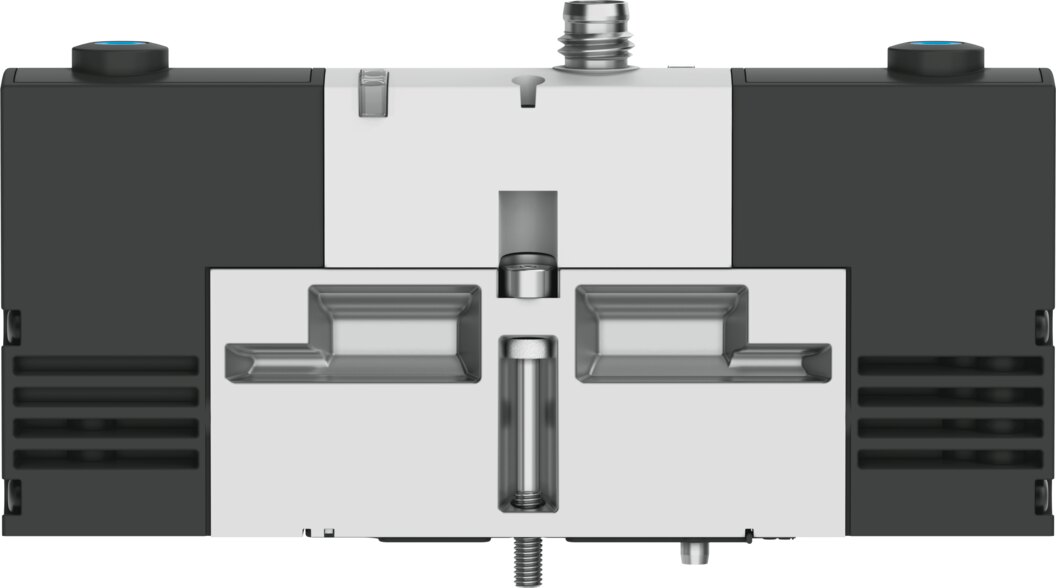

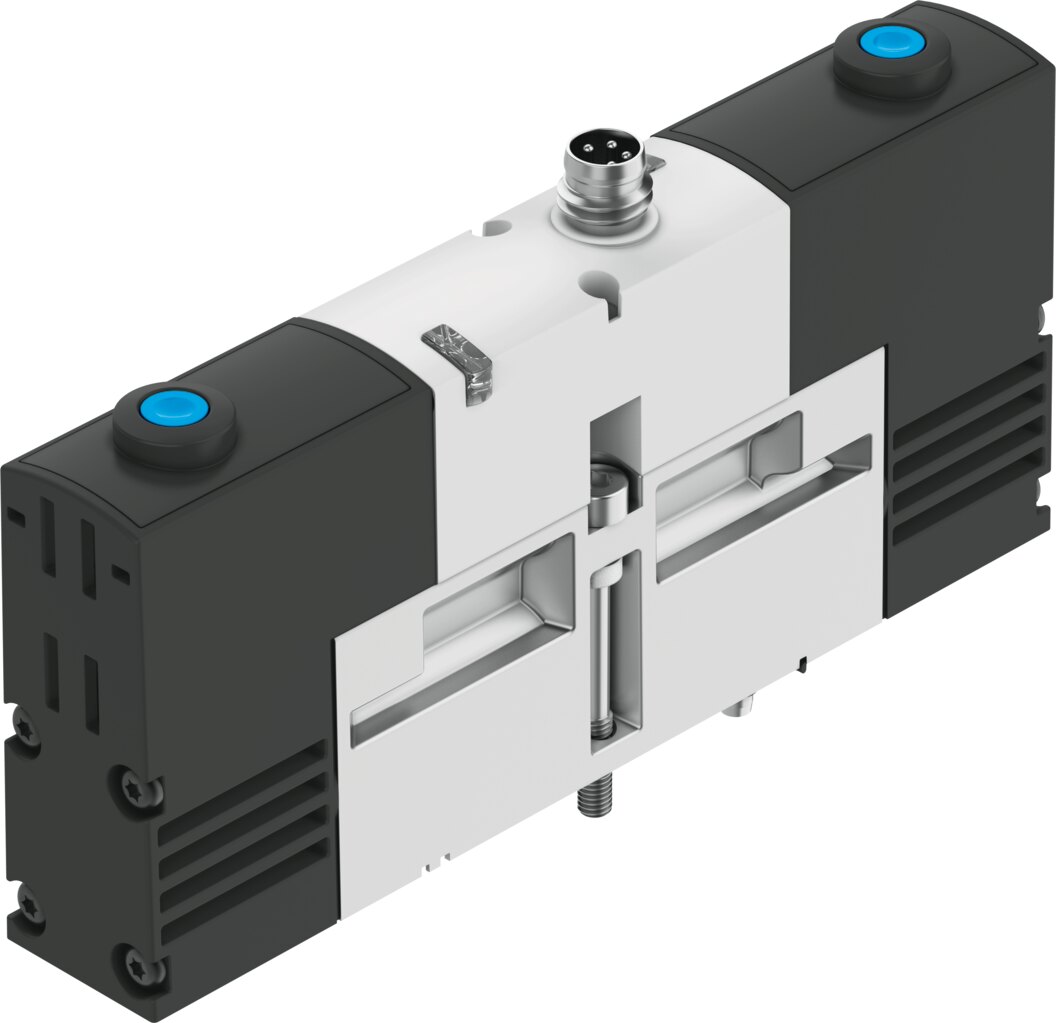

Magnetventil VSVA-B-P53C-ZH-A2-1R2L - Festo 534788
Netto
zzgl. MwSt.
231,17 € inkl. 19 % MwSt., zzgl. Versand
194,26 €
Artikel
FES-534788
Hersteller-Nr.
VSVA-B-P53C-ZH-A2-1R2L
- Fachhändler seit 2009
- Rechnungskauf für Stammkunden
- Weltweiter Versand
- Detailfragen mit dem Hersteller
Technische Daten
| Ventilfunktion | 5/3 geschlossen |
|---|---|
| Betätigungsart | elektrisch |
| Baubreite | 18 mm |
| Normalnenndurchfluss (normalisiert nach DIN 1343) | 450 l/min |
| Pneumatischer Arbeitsanschluss | Anschlussplatte Größe 18 mm nach ISO 15407-1, Anschlussplatte Größe 02 nach VDMA 24563 |
| Betriebsspannung | 24V DC |
| Betriebsdruck | -0,9 ... 10 bar |
| Konstruktiver Aufbau | Kolben-Schieber |
| Rückstellart | mechanische Feder |
| Zulassung | C-Tick, c UL us - Recognized (OL) |
| CE-Zeichen (siehe Konformitätserklärung) | nach EU-EMV-Richtlinie |
| UKCA-Zeichen (siehe Konformitätserklärung) | nach UK RoHS Vorschriften |
| Schutzart | IP65 |
| Nennweite | 5 mm |
| Abluftfunktion | drosselbar |
| Dichtprinzip | weich |
| Einbaulage | beliebig |
| Entspricht Norm | ISO 15407-1, VDMA 24563 |
| Handhilfsbetätigung | tastend |
| Steuerart | vorgesteuert |
| Steuerluftversorgung | extern |
| Strömungsrichtung | reversibel |
| Überdeckung | positive Überdeckung |
| Verpolungsschutz | für alle elektrischen Anschlüsse |
| Zusätzliche Funktionen | Schutzabschaltung |
| Signalzustandsanzeige | LED |
| Steuerdruck | 3 ... 8 bar |
| Durchfluss Ventil | 650 l/min |
| Durchfluss Ventil auf Einzelanschlussplatte | 500 l/min |
| Durchfluss Ventil pneumatisch verkettet | 450 l/min |
| Schaltzeit aus | 36 ms |
| Schaltzeit ein | 15 ms |
| Betriebsspannungsbereich DC | 21,6 ... 26,4 V |
| Einschaltdauer | 100% |
| Max. positiver Prüfimpuls bei 0 Signal | 500 µs |
| Max. negativer Prüfimpuls bei 1 Signal | 500 µs |
| Spulenkennwerte | 24 V DC: Niederstromphase 1,0 W, Hochstromphase 2,4 W |
| Betriebsmedium | Druckluft nach ISO 8573-1:2010 [7:4:4] |
| Hinweis zum Betriebs-/Steuermedium | Geölter Betrieb möglich (im weiteren Betrieb erforderlich) |
| Schwingfestigkeit | Transporteinsatzprüfung mit Schärfegrad 2 nach FN 942017-4 und EN 60068-2-6 |
| Schockfestigkeit | Schockprüfung mit Schärfegrad 2 nach FN 942017-5 und EN 60068-2-27 |
| Korrosionsbeständigkeitsklasse KBK | 2 - mäßige Korrosionsbeanspruchung |
| LABS-Konformität | VDMA24364-B1/B2-L |
| Mediumstemperatur | -5 ... 50 °C |
| Relative Luftfeuchtigkeit | 0 - 90 % |
| Schutz gegen direktes und indirektes Berühren | PELV |
| Umgebungstemperatur | -5 ... 50 °C |
| Max. Anziehdrehmoment Ventilbefestigung | 0,9 ... 1,1 Nm |
| Produktgewicht | 140 g |
| Elektrischer Anschluss | 4-polig, M8x1, Zentralstecker, runde Bauform |
| Befestigungsart | auf Anschlussplatte |
| Werkstoff-Hinweis | RoHS konform |
| Gewicht | 0,15 kg |
| Hersteller | Festo |
| Hersteller-Nr. | VSVA-B-P53C-ZH-A2-1R2L |
| EAN | 4052568168636 |
| Zolltarifnummer | 84812090 |
| GPSR Herstellerdaten | Festo Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com |
| Artikelzustand | Neu |
| Artikel-Authentizität | Originalprodukt |
