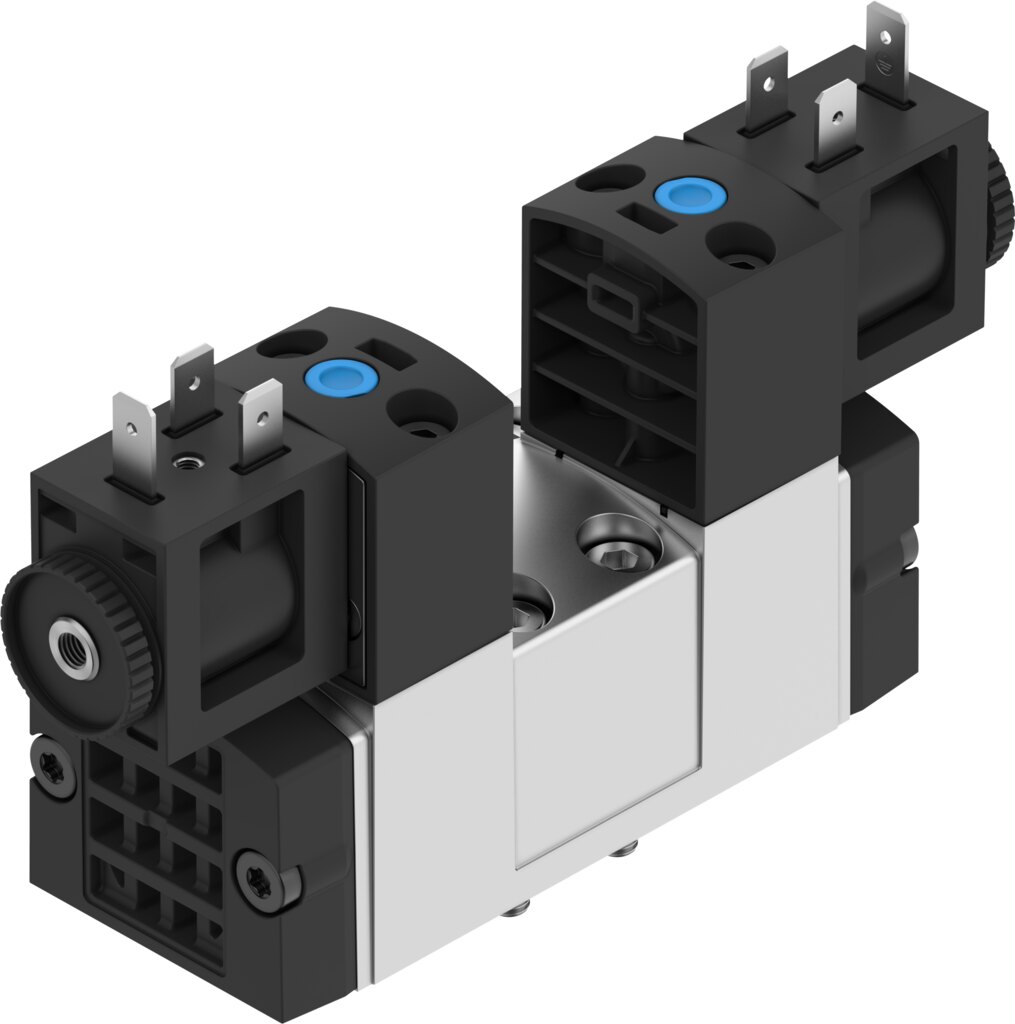

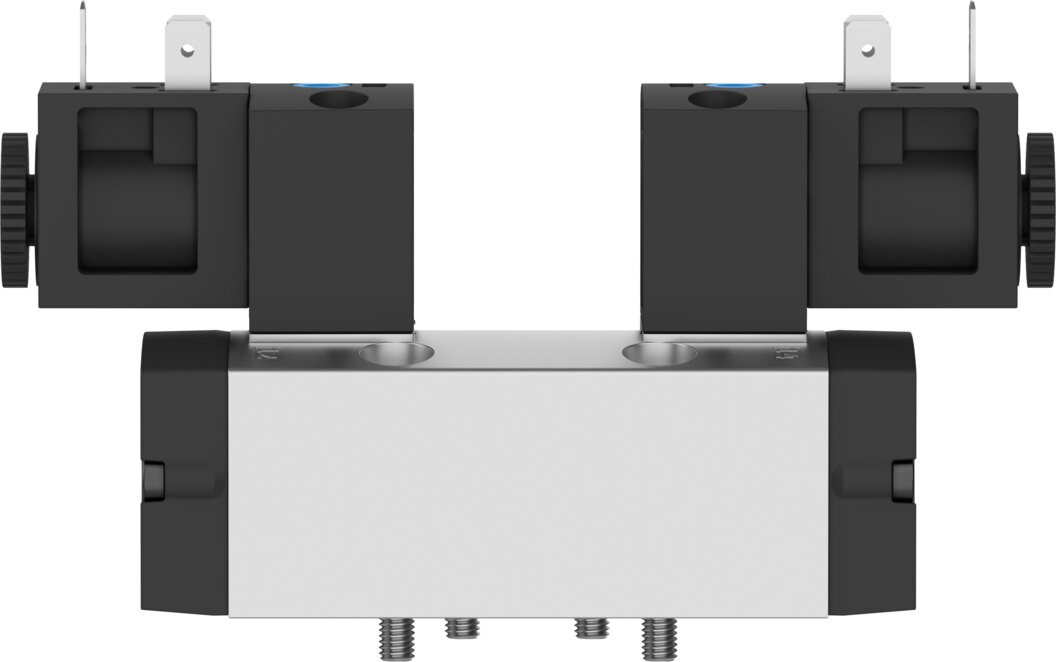

Magnetventil 5/3 belüftet, ISO 5599-1, Breite 42 mm VSVA-B-P53U-ZH-D1-F8-1B2 - Festo 8033727

Festo ✓ Originalprodukt Neuware

1600 l/min Nenndurchfluss auf Anschlussplatte Größe 1 nach ISO 5599-1: das Festo Magnetventil VSVA-B-P53U-ZH-D1-F8-1B2 arbeitet als 5/3-Wegeventil Mittelstellung belüftet. Betriebsdruck -0,9 bis 16 bar, Spule 24 V DC mit 3,3 W, elektrischer Anschluss Form B.

Netto
193,64 €
zzgl. MwSt.
230,43 € inkl. 19 % MwSt., zzgl. Versand
Artikel FES-8033727
Hersteller-Nr. VSVA-B-P53U-ZH-D1-F8-1B2
Frage zum Artikel
  • Fachhändler seit 2009
  • Rechnungskauf für Stammkunden
  • Weltweiter Versand
  • Detailfragen mit dem Hersteller

Beschreibung

5/3-Wegeventil Mittelstellung belüftet VSVA-B-P53U-ZH-D1-F8-1B2 von Festo: 1600 l/min Nenndurchfluss, Baubreite 42 mm, ausgelegt nach ISO 5599-1.

Vorteile

  • Normschnittstelle: das 5/3-Ventil passt auf Anschlussplatte Größe 1 nach ISO 5599-1, Baubreite 42 mm und ist gegen Ventile gleicher Norm austauschbar.
  • Durchfluss: 1600 l/min Nenndurchfluss nach ISO 8778, 1300 l/min auf Einzelanschlussplatte, 1200 l/min pneumatisch verkettet.
  • Schaltzeiten: 22 ms ein, 55 ms aus, bis 5 Hz Schaltfrequenz.
  • Spule: 24 V DC, 3,3 W, Einschaltdauer 100%.
  • Elektrischer Anschluss: Form B.
  • Druckbereich: -0,9 bis 16 bar, vakuumtauglich.

Einsatz

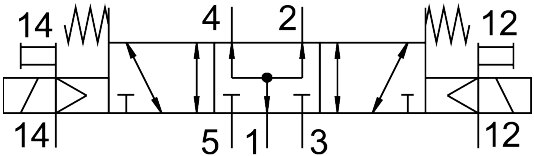

In Mittelstellung liegen beide Arbeitsanschlüsse unter Druck, der Kolben wird beidseitig beaufschlagt. Betriebsmedium ist Druckluft nach ISO 8573-1:2010 [7:4:4], zulässig sind -10 bis 50 °C Umgebungstemperatur, Produktgewicht 462 g.

Technische Daten

TypVSVA-B-P53U-ZH-D1-F8-1B2
Festo Teilenummer8033727
Ventilfunktion5/3 belüftet
Betätigungsartelektrisch
Baubreite42 mm
Nenndurchfluss normalisiert nach ISO 87781600 l/min
Pneumatischer ArbeitsanschlussAnschlussplatte Größe 1 nach ISO 5599-1
Betriebsspannung24V DC
Betriebsdruck-0,9 bis 16 bar
Konstruktiver AufbauKolben-Schieber
Rückstellartmechanische Feder
SchutzartIP65, NEMA 4
Nennweite8 mm
Rastermaß43 mm
Abluftfunktiondrosselbar, über Einzelanschlussplatte
Dichtprinzipweich
Einbaulagebeliebig
Entspricht NormISO 5599-1
Handhilfsbetätigungtastend
Steuerartvorgesteuert
Steuerluftversorgungextern
Strömungsrichtungreversibel
Überdeckungpositive Überdeckung
Steuerdruck3 bis 10 bar
Vakuumtauglichkeitja
b-Wert0,14
C-Wert6,799 l/sbar
Durchfluss Ventil1500 l/min
Durchfluss Ventil auf Einzelanschlussplatte1300 l/min
Durchfluss Ventil pneumatisch verkettet flow optimized1400 l/min
Durchfluss Ventil pneumatisch verkettet1200 l/min
Max. Schaltfrequenz5 Hz
Schaltzeit aus55 ms
Schaltzeit ein22 ms
Schaltzeit um27 ms
Einschaltdauer100%
Spulenkennwerte24 V DC: 3,3 W
Zulässige Spannungsschwankungen+/- 10 %
BetriebsmediumDruckluft nach ISO 8573-1:2010 [7:4:4]
Hinweis zum Betriebs-/SteuermediumGeölter Betrieb möglich (im weiteren Betrieb erforderlich)
LABS-KonformitätVDMA24364-B1/B2-L
Mediumstemperatur-10 bis 50 °C
Relative Luftfeuchtigkeit0 - 90 %
Schalldruckpegel85 dB(A)
SteuermediumDruckluft nach ISO 8573-1:2010 [7:4:4]
Umgebungstemperatur-10 bis 50 °C
Max. Anziehdrehmoment Ventilbefestigung1 Nm
Produktgewicht462 g
Elektrischer AnschlussForm B
Befestigungsartauf Anschlussplatte
Anschluss Steuerabluft 82M5, nicht gefasst
Anschluss Steuerabluft 84M5, nicht gefasst
Anschluss Steuerluft 12Anschlussplatte Größe 1 nach ISO 5599-1
Anschluss Steuerluft 14Anschlussplatte Größe 1 nach ISO 5599-1
Pneumatischer Anschluss 1Anschlussplatte Größe 1 nach ISO 5599-1
Pneumatischer Anschluss 2Anschlussplatte Größe 1 nach ISO 5599-1
Pneumatischer Anschluss 3Anschlussplatte Größe 1 nach ISO 5599-1
Pneumatischer Anschluss 4Anschlussplatte Größe 1 nach ISO 5599-1
Pneumatischer Anschluss 5Anschlussplatte Größe 1 nach ISO 5599-1
Vorsteuerschnittstellenach ISO 15218
Werkstoff-HinweisRoHS konform
Werkstoff DichtungenNBR
Werkstoff GehäuseAluminium-Druckguss
Werkstoff SchraubenStahl
HerstellerFesto
Hersteller-Nr.VSVA-B-P53U-ZH-D1-F8-1B2
EAN4052568655143
Zolltarifnummer84812090
GPSR HerstellerdatenFesto Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com
ArtikelzustandNeu
Artikel-AuthentizitätOriginalprodukt
Nennweite DN [mm]8
DichtmaterialNBR
GehäusewerkstoffAluminium-Druckguss
MediumDruckluft
Funktion5/3 belüftet
Durchfluss [l/min]1600
NormISO 5599-1, ISO 15218
SerieVSVA
Betriebsdruck max [bar]16
Temperaturbereich-10-50 °C
Temperatur (max.)50
