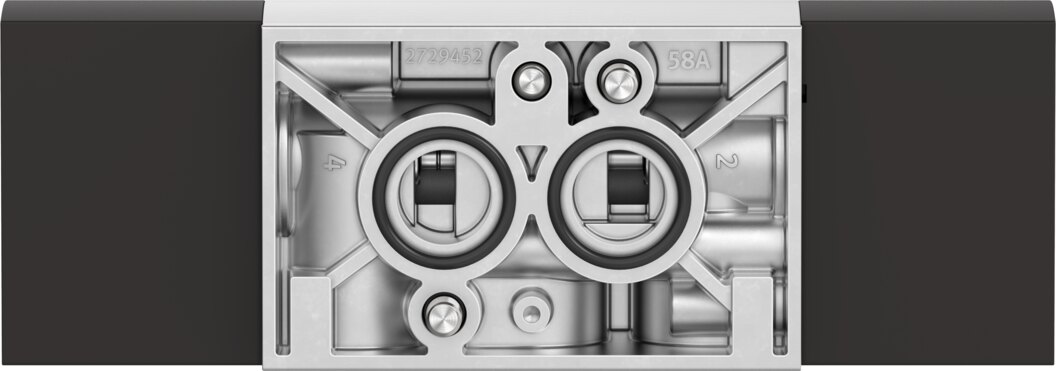

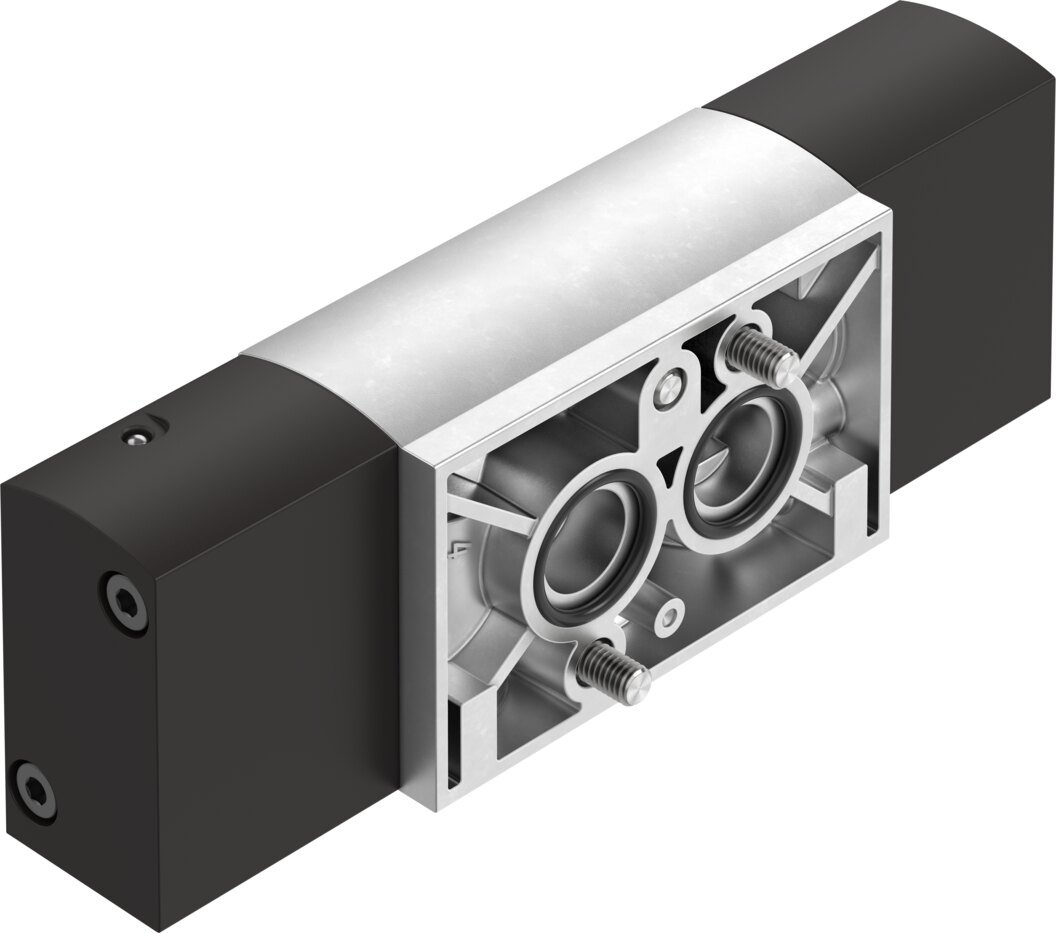

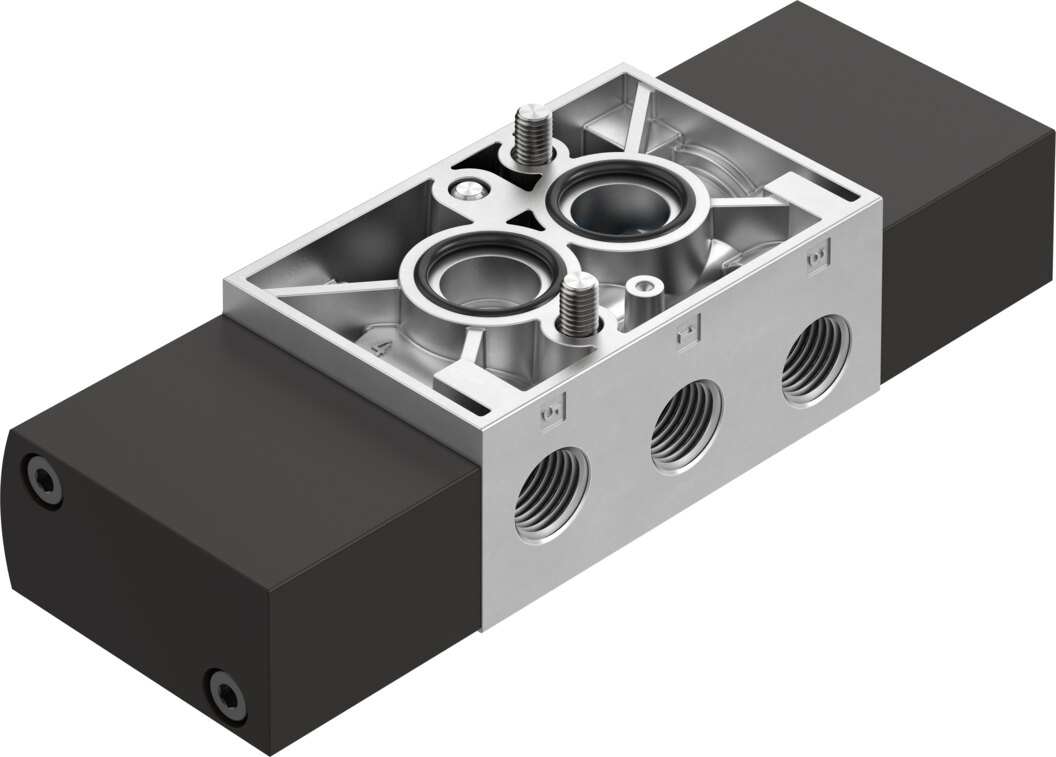

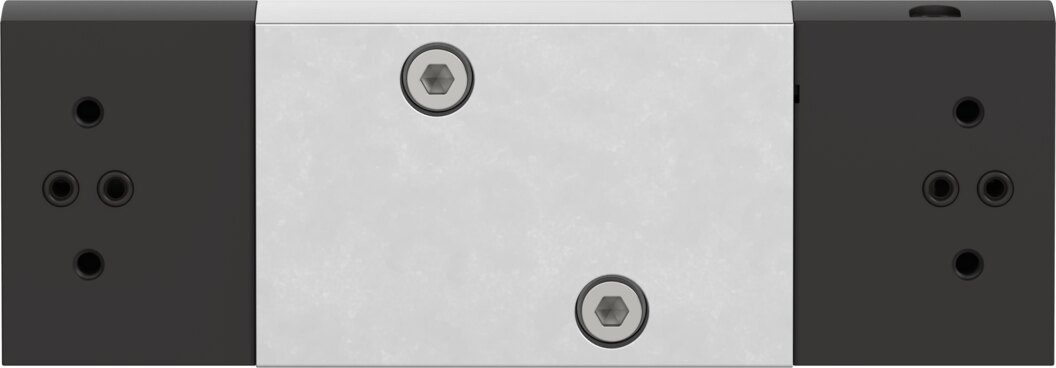

Magnetventil 5/3 geschlossen 1/4 NPT VSNC-F-P53C-M-N14-P2 - Festo 8114700

Festo ✓ Originalprodukt Neuware

Magnetventil VSNC-F-P53C-M-N14-P2 als 5/3-Wegeventil (geschlossen) mit 1250 l/min Normalnenndurchfluss für die Steuerung von Druckluftantrieben. Ausgelegt für 3 bis 8 bar Betriebsdruck, Anschluss 1/4 NPT und Baubreite 32 mm. Mit NAMUR-Anschlussbild für die Direktmontage auf Schwenkantrieben.

Netto
149,49 €
zzgl. MwSt.
177,89 € inkl. 19 % MwSt., zzgl. Versand
Artikel FES-8114700
Hersteller-Nr. VSNC-F-P53C-M-N14-P2
Frage zum Artikel
  • Fachhändler seit 2009
  • Rechnungskauf für Stammkunden
  • Weltweiter Versand
  • Detailfragen mit dem Hersteller

Beschreibung

Mit 1250 l/min Normalnenndurchfluss schaltet das Magnetventil VSNC-F-P53C-M-N14-P2 als 5/3-Wegeventil (geschlossen) bei 3 bis 8 bar Betriebsdruck. Weitere Kennwerte: Anschluss 1/4 NPT und Baubreite 32 mm.

Vorteile

  • Durchfluss: 1250 l/min Normalnenndurchfluss bei nur 32 mm Baubreite
  • Druckbereich: 3 bis 8 bar
  • Schaltzeiten: 5 ms ein, 20 ms aus
  • Robust: Korrosionsbeständigkeitsklasse 2
  • Schnittstelle: NAMUR-Anschlussbild nach VDI/VDE 3845
  • Temperatur: -20 bis 60 °C Umgebung

Einsatz

Über das NAMUR-Anschlussbild sitzt das VSNC-F-P53C-M-N14-P2 direkt auf pneumatischen Schwenkantrieben, ohne Verschlauchung zwischen Ventil und Antrieb. Für das VSNC-F-P53C-M-N14-P2 die Magnetspule bitte separat bestellen. Befestigung: mit Durchgangsbohrung. Betriebsmedium für das VSNC-F-P53C-M-N14-P2: Druckluft nach ISO 8573-1:2010 [7:4:4], geölter Betrieb möglich (im weiteren Betrieb erforderlich).

Technische Daten

TypVSNC-F-P53C-M-N14-P2
Festo-Teilenummer8114700

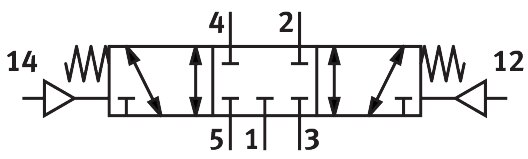

Ventilfunktion5/3 geschlossen
Betätigungsartelektrisch
Baubreite32 mm
Normalnenndurchfluss1250 l/min
Pneumatischer ArbeitsanschlussNAMUR Anschlussbild
Betriebsspannungüber Magnetspule, getrennt zu bestellen
Betriebsdruck3 bis 8 bar
Konstruktiver AufbauKolben-Schieber
Rückstellartmechanische Feder
Abluftfunktiondrosselbar
Dichtprinzipweich
Einbaulagebeliebig
Entspricht NormVDI/VDE 3845 (NAMUR)
Handhilfsbetätigungkeine
Steuerartvorgesteuert
Steuerluftversorgungintern
Strömungsrichtungnicht reversibel
Überdeckungpositive Überdeckung
b-Wert0,4
C-Wert5,2 l/sbar
Schaltzeit aus20 ms
Schaltzeit ein5 ms
Schaltzeit um9 ms
Einschaltdauer100%
SpulenkennwerteSiehe Magnetspule, getrennt zu bestellen
BetriebsmediumDruckluft nach ISO 8573-1:2010 [7:4:4]
Hinweis zum Betriebs-/SteuermediumGeölter Betrieb möglich (im weiteren Betrieb erforderlich)
Korrosionsbeständigkeitsklasse KBK2 - mäßige Korrosionsbeanspruchung
LABS-KonformitätVDMA24364-B2-L
Mediumstemperatur-20 bis 60 °C
Umgebungstemperatur-20 bis 60 °C
Produktgewicht428 g
Befestigungsartmit Durchgangsbohrung
Anschluss Atmungsöffnungnicht gefasst
Pneumatischer Anschluss 11/4 NPT
Pneumatischer Anschluss 2NAMUR Anschlussbild
Pneumatischer Anschluss 31/4 NPT
Pneumatischer Anschluss 4NAMUR Anschlussbild
Pneumatischer Anschluss 51/4 NPT
Werkstoff-HinweisRoHS konform
Werkstoff DichtungenNBR
Werkstoff GehäuseAluminium-Knetlegierung
Werkstoff SchraubenStahl, verzinkt
HerstellerFesto
Hersteller-Nr.VSNC-F-P53C-M-N14-P2
EAN4052568465766
Zolltarifnummer84812090
GPSR HerstellerdatenFesto Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com
ArtikelzustandNeu
Artikel-AuthentizitätOriginalprodukt
GewindeNPT 1/4
DichtmaterialNBR
MediumDruckluft
Funktion5/3 geschlossen
Durchfluss [l/min]1250
BauartKolben-Schieber
NormNAMUR, VDI/VDE 3845
SerieVSNC
Betriebsdruck max [bar]8
Pneumatischer AnschlussNPT 1/4
Temperaturbereich-20-60 °C
