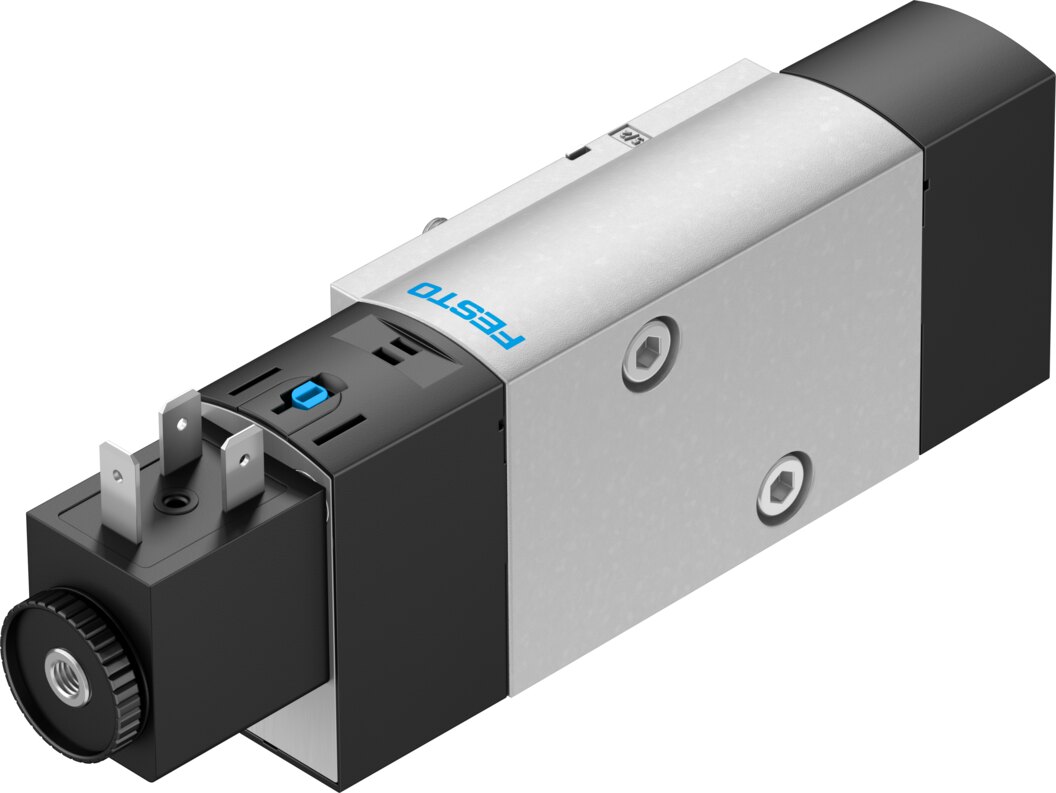

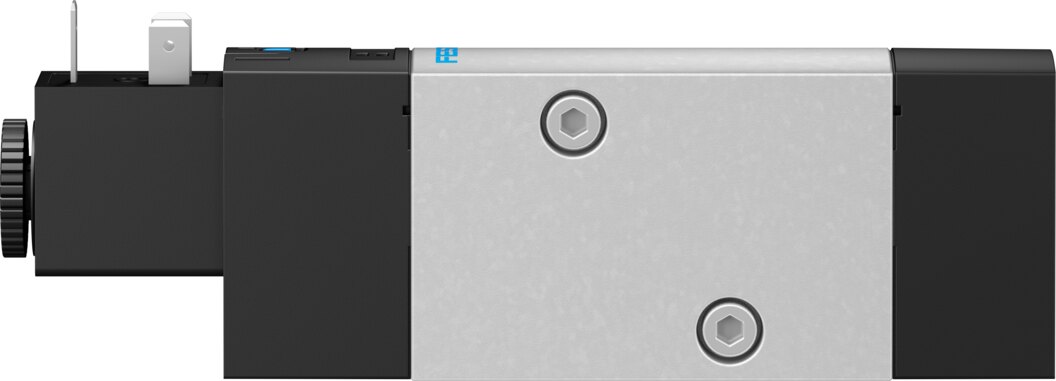

Magnetventil 5/2 oder 3/2 umstellbar G1/4 VSNC-FC-M52-MD-G14-F8-1A1 - Festo 8074945

Festo ✓ Originalprodukt Neuware

Magnetventil VSNC-FC-M52-MD-G14-F8-1A1 als auf 3/2 umstellbares 5/2-Wegeventil mit 1250 l/min Normalnenndurchfluss für die Steuerung von Druckluftantrieben. Kennwerte: 2,5 bis 10 bar Betriebsdruck, Anschluss G1/4 und Baubreite 32 mm. Das NAMUR-Anschlussbild erlaubt die Montage direkt am Schwenkantrieb.

Netto
83,36 €
zzgl. MwSt.
99,20 € inkl. 19 % MwSt., zzgl. Versand
Artikel FES-8074945
Hersteller-Nr. VSNC-FC-M52-MD-G14-F8-1A1
Frage zum Artikel
  • Fachhändler seit 2009
  • Rechnungskauf für Stammkunden
  • Weltweiter Versand
  • Detailfragen mit dem Hersteller

Beschreibung

Das Magnetventil VSNC-FC-M52-MD-G14-F8-1A1 arbeitet als auf 3/2 umstellbares 5/2-Wegeventil und erreicht 1250 l/min Normalnenndurchfluss bei 2,5 bis 10 bar Betriebsdruck. Ausgelegt mit Anschluss G1/4, Baubreite 32 mm und 24 V DC Betriebsspannung.

Vorteile im Überblick

  • Durchfluss: 1250 l/min Normalnenndurchfluss bei nur 32 mm Baubreite
  • Druckbereich: 2,5 bis 10 bar
  • Schaltzeiten: 11 ms ein, 48 ms aus
  • Robust: Schutzart IP65/IP67, Korrosionsbeständigkeitsklasse 2
  • Schnittstelle: NAMUR-Anschlussbild nach VDI/VDE 3845
  • Temperatur: -20 bis 60 °C Umgebung

Einsatz

Das VSNC-FC-M52-MD-G14-F8-1A1 wird direkt auf Schwenkantriebe mit NAMUR-Schnittstelle montiert, Verschlauchung zwischen Ventil und Antrieb entfällt. Befestigung: mit Durchgangsbohrung. Das VSNC-FC-M52-MD-G14-F8-1A1 arbeitet mit Druckluft nach ISO 8573-1:2010 [7:4:4], geölter Betrieb möglich (im weiteren Betrieb erforderlich).

Technische Daten

TypVSNC-FC-M52-MD-G14-F8-1A1
Festo-Teilenummer8074945

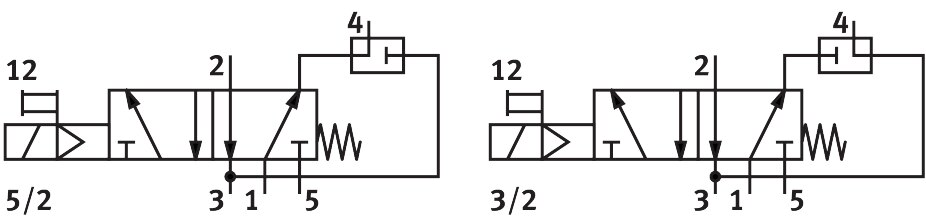

Ventilfunktion5/2 oder 3/2 umstellbar
Betätigungsartelektrisch
Baubreite32 mm
Normalnenndurchfluss1250 l/min
Pneumatischer ArbeitsanschlussNAMUR Anschlussbild
Betriebsspannung24 V DC
Betriebsdruck2,5 bis 10 bar
Konstruktiver AufbauKolben-Schieber
Rückstellartmechanische Feder
Zulassungc UL us - Recognized (OL)
Zertifikat ausstellende StelleDNVGL-TAA000011J
SchutzartIP65, IP67, mit Steckdose, nach IEC 60529
Abluftfunktiondrosselbar
Dichtprinzipweich
Einbaulagebeliebig
Entspricht NormVDI/VDE 3845 (NAMUR)
Handhilfsbetätigungrastend, tastend
Steuerartvorgesteuert
Steuerluftversorgungintern
Strömungsrichtungnicht reversibel
Überdeckungpositive Überdeckung
Signalzustandsanzeigemit Zubehör
b-Wert0,4
C-Wert5,2 l/sbar
Normalnenndurchfluss, Abluftrückführung 4 nach 3110 l/min
Schaltzeit aus48 ms
Schaltzeit ein11 ms
Einschaltdauer100%
Spulenkennwerte24 V DC: 2,6 W
Zulässige Spannungsschwankungen± 10 %
BetriebsmediumDruckluft nach ISO 8573-1:2010 [7:4:4]
Hinweis zum Betriebs-/SteuermediumGeölter Betrieb möglich (im weiteren Betrieb erforderlich)
Korrosionsbeständigkeitsklasse KBK2 - mäßige Korrosionsbeanspruchung
LABS-KonformitätVDMA24364-B2-L
Mediumstemperatur-20 bis 60 °C
Umgebungstemperatur-20 bis 60 °C
Produktgewicht335 g
Elektrischer Anschlussnach EN 175301-803
Befestigungsartmit Durchgangsbohrung
Anschluss Atmungsöffnungnicht gefasst
Pneumatischer Anschluss 1G1/4
Pneumatischer Anschluss 2NAMUR Anschlussbild
Pneumatischer Anschluss 3G1/4
Pneumatischer Anschluss 4NAMUR Anschlussbild
Pneumatischer Anschluss 5G1/4
Werkstoff-HinweisRoHS konform
Werkstoff DichtungenNBR
Werkstoff GehäuseAluminium-Knetlegierung
Werkstoff SchraubenStahl, verzinkt
Gewicht (Versand)0,45 kg
Gewicht0,45 kg
HerstellerFesto
Hersteller-Nr.VSNC-FC-M52-MD-G14-F8-1A1
EAN4052568298272
Zolltarifnummer84812090
GPSR HerstellerdatenFesto Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com
ArtikelzustandNeu
Artikel-AuthentizitätOriginalprodukt
GewindeG 1/4
DichtmaterialNBR
MediumDruckluft
Funktion5/2 oder 3/2 umstellbar
Durchfluss [l/min]1250
BauartKolben-Schieber
NormNAMUR, VDI/VDE 3845
SerieVSNC
Betriebsdruck max [bar]10
Pneumatischer AnschlussG1/4
Temperaturbereich-20-60 °C
