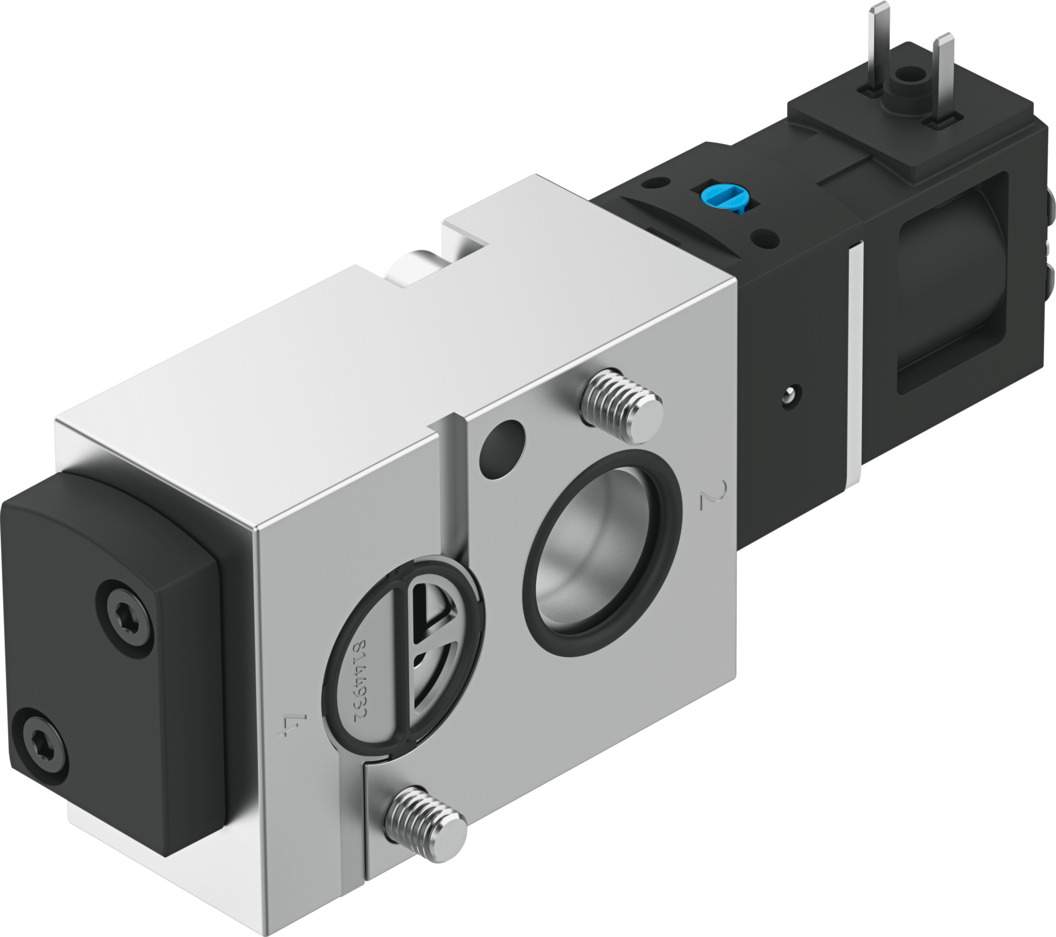

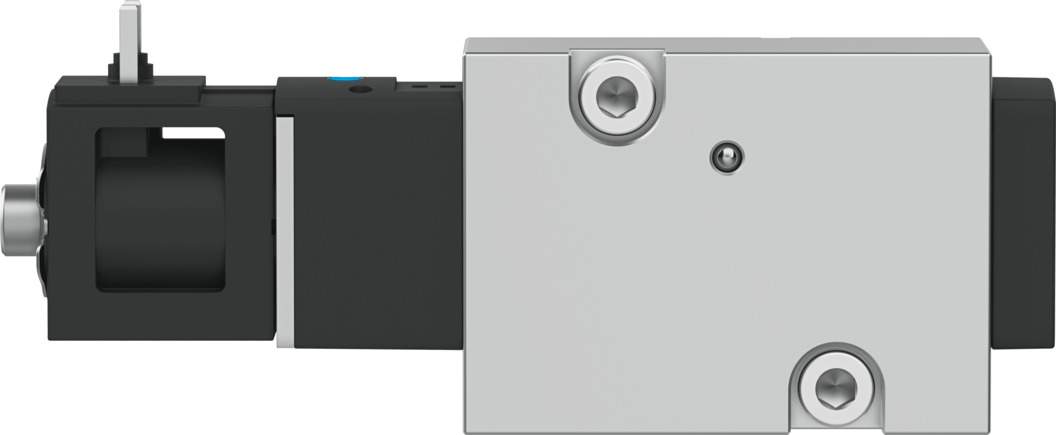

Magnetventil G1/8 400 l/min VSNC-FKA-M52-RD-G18-1C1-S - Festo 8128473

Festo ✓ Originalprodukt Neuware

Das VSNC-FKA-M52-RD-G18-1C1-S schaltet Druckluft als Anschlüsse getauscht und erreicht 400 l/min Normalnenndurchfluss. Ausgelegt für 2,5 bis 8 bar Betriebsdruck, Anschluss G1/8 und Baubreite 25,5 mm. Mit NAMUR-Anschlussbild für die Direktmontage auf Schwenkantrieben.

Netto
58,79 €
zzgl. MwSt.
69,96 € inkl. 19 % MwSt., zzgl. Versand
Artikel FES-8128473
Hersteller-Nr. VSNC-FKA-M52-RD-G18-1C1-S
Frage zum Artikel
  • Fachhändler seit 2009
  • Rechnungskauf für Stammkunden
  • Weltweiter Versand
  • Detailfragen mit dem Hersteller

Beschreibung

Als Anschlüsse getauscht liefert das Festo Magnetventil VSNC-FKA-M52-RD-G18-1C1-S 400 l/min Normalnenndurchfluss bei 2,5 bis 8 bar Betriebsdruck. Dazu kommen Anschluss G1/8, Baubreite 25,5 mm und 24 V DC Betriebsspannung.

Ihre Vorteile

  • Durchfluss: 400 l/min Normalnenndurchfluss bei nur 25,5 mm Baubreite
  • Druckbereich: 2,5 bis 8 bar
  • Schaltzeiten: 50 ms ein, 50 ms aus
  • Robust: Schutzart IP65, Korrosionsbeständigkeitsklasse 1
  • Schnittstelle: NAMUR-Anschlussbild nach VDI/VDE 3845
  • Temperatur: -20 bis 50 °C Umgebung

Einsatz

Über das NAMUR-Anschlussbild sitzt das VSNC-FKA-M52-RD-G18-1C1-S direkt auf pneumatischen Schwenkantrieben, ohne Verschlauchung zwischen Ventil und Antrieb. Befestigung: mit Durchgangsbohrung. Das VSNC-FKA-M52-RD-G18-1C1-S arbeitet mit Druckluft nach ISO 8573-1:2010 [7:4:4], geölter Betrieb möglich (im weiteren Betrieb erforderlich).

Technische Daten

TypVSNC-FKA-M52-RD-G18-1C1-S
Festo-Teilenummer8128473
VentilfunktionAnschlüsse getauscht
Betätigungsartelektrisch
Baubreite25,5 mm
Normalnenndurchfluss400 l/min
Pneumatischer ArbeitsanschlussNAMUR Anschlussbild
Betriebsspannung24 V DC
Betriebsdruck2,5 bis 8 bar
Konstruktiver AufbauKolbenschieber mit Dichtring
Rückstellartmechanische Feder, pneumatische Feder
SchutzartIP65
Abluftfunktiondrosselbar
Dichtprinzipweich
Einbaulagebeliebig
Entspricht NormVDI/VDE 3845 (NAMUR)
Handhilfsbetätigungrastend
Steuerartvorgesteuert
Steuerluftversorgungintern
Strömungsrichtungnicht reversibel
Überdeckungpositive Überdeckung
b-Wert0,3
C-Wert2,1 l/sbar
Normalnenndurchfluss, Abluftrückführung 4 nach 3100 l/min
Schaltzeit aus50 ms
Schaltzeit ein50 ms
Einschaltdauer100%
Spulenkennwerte24 V DC: 2,4 W
BetriebsmediumDruckluft nach ISO 8573-1:2010 [7:4:4]
Hinweis zum Betriebs-/SteuermediumGeölter Betrieb möglich (im weiteren Betrieb erforderlich)
Korrosionsbeständigkeitsklasse KBK1 - niedrige Korrosionsbeanspruchung
LABS-KonformitätVDMA24364-Zone III
Lagertemperatur-20 bis 60 °C
Mediumstemperatur-20 bis 50 °C
Umgebungstemperatur-20 bis 50 °C
Produktgewicht220 g
Elektrischer AnschlussForm C
Befestigungsartmit Durchgangsbohrung
Anschluss Atmungsöffnungnicht gefasst
Pneumatischer Anschluss 1G1/8
Pneumatischer Anschluss 2NAMUR Anschlussbild
Pneumatischer Anschluss 3G1/8
Pneumatischer Anschluss 4NAMUR Anschlussbild
Pneumatischer Anschluss 5G1/8
Werkstoff-HinweisRoHS konform
Werkstoff DeckelPA-verstärkt
Werkstoff DichtungenNBR
Werkstoff GehäuseAluminium-Knetlegierung
Werkstoff HandhilfsbetätigungPA-verstärkt
Werkstoff KolbenAluminium-Knetlegierung
Werkstoff Schraubenhochlegierter Stahl rostfrei
Gewicht (Versand)0,24 kg
Gewicht0,24 kg
HerstellerFesto
Hersteller-Nr.VSNC-FKA-M52-RD-G18-1C1-S
EAN4052568566500
Zolltarifnummer84812090
GPSR HerstellerdatenFesto Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com
ArtikelzustandNeu
Artikel-AuthentizitätOriginalprodukt
GewindeG 1/8
DichtmaterialNBR
MediumDruckluft
Durchfluss [l/min]400
NormNAMUR, VDI/VDE 3845
SerieVSNC
Betriebsdruck max [bar]8
Pneumatischer AnschlussG1/8
Temperaturbereich-20-50 °C
