Rückschlagventil QS-4, 120 l/min VBNF-CBA-Q4-Q4-F1A - Festo 8193271
Das Rückschlagventil VBNF-CBA-Q4-Q4-F1A lässt Druckluft nur in eine Richtung passieren und sperrt den Rückfluss selbsttätig. Kennwerte: Anschluss QS-4, Nenndurchfluss 120 l/min, Betriebsdruck 10 bar, Steuerdruck 2 bis 10 bar. Gehäuse aus PBT, Dichtungen aus NBR, Umgebungstemperatur -10 bis 60 °C.
- Fachhändler seit 2009
- Rechnungskauf für Stammkunden
- Weltweiter Versand
- Detailfragen mit dem Hersteller
Beschreibung

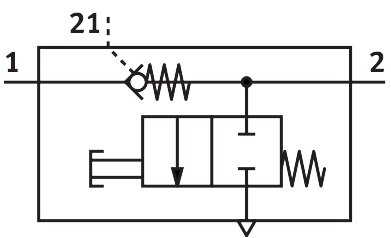

120 l/min Normalnenndurchfluss: Das Rückschlagventil VBNF-CBA-Q4-Q4-F1A lässt Druckluft nur in eine Richtung passieren und sperrt den Rückfluss selbsttätig. Über den Steueranschluss 21 (QS-4) lässt sich die Sperre pneumatisch aufheben.
Vorteile
- Durchfluss: Normalnenndurchfluss 120 l/min
- Druckbereich: 10 bar Betriebsdruck, Steuerdruck 2 bis 10 bar
- Anschlüsse: QS-4, Steuerluft 21: QS-4
- Schaltzeiten: ein 6 ms, aus 9 ms
- Lackverträglichkeit: LABS-Konformität VDMA24364-B1/B2-L
- Explosionsschutz: Zone 2 (ATEX), Zone 22 (ATEX)
Einsatz
Eingesetzt in Druckluftleitungen, in denen die Strömung nur in einer Richtung zulässig ist, etwa zum Absichern von Speichern oder Teilkreisen. Betriebsmedium: Druckluft nach ISO 8573-1:2010 [7:4:4]. Geölter Betrieb ist möglich.
Technische Daten
| Typ | VBNF-CBA-Q4-Q4-F1A |
|---|---|
| Festo-Teilenummer | 8193271 |
| Ventilfunktion | Rückschlagfunktion |
| Zusatzfunktion | manuelle Entlüftung |
| Pneumatischer Anschluss 1 | QS-4 |
| Pneumatischer Anschluss 2 | QS-4 |
| Betätigungsart | manuell |
| Anschluss Steuerluft 21 | QS-4 |
| Normalnenndurchfluss | 120 l/min |
| Betriebsdruck | 10 bar |
| Steuerdruck | 2 bis 10 bar |
| Umgebungstemperatur | -10 bis 60 °C |
| Werkstoff Gehäuse | PBT |
| Farbe Gehäuse | grau |
| Betriebsmedium | Druckluft nach ISO 8573-1:2010 [7:4:4] |
| Einbaulage | beliebig |
| Betätigungsart gesteuerte Rückschlagfunktion | pneumatisch |
| Manuelle Entlüftungsfunktion | tastend |
| Betriebsdruck im gesamten Temperaturbereich | 0,2 bis 10 bar |
| Normaldurchfluss 1 nach 2 (6 auf 0 bar) | 210 l/min |
| Normalnenndurchfluss 1 nach 2 (6 auf 5 bar) | 130 l/min |
| Schaltzeit aus | 9 ms |
| Schaltzeit ein | 6 ms |
| Explosionsschutz | Zone 2 (ATEX), Zone 22 (ATEX) |
| Hinweis zum Betriebs- und Steuermedium | Geölter Betrieb möglich |
| Korrosionsbeständigkeitsklasse KBK | 2 - mäßige Korrosionsbeanspruchung |
| LABS-Konformität | VDMA24364-B1/B2-L |
| Eignung zur Produktion von Li-Ionen-Batterien | Geeignet für Batterieproduktion mit reduzierten Cu/Zn/Ni Werten (F1a) |
| Lagertemperatur | -20 bis 70 °C |
| Mediumstemperatur | -10 bis 60 °C |
| Steuermedium | Druckluft nach ISO 8573-1:2010 [7:4:4] |
| Produktgewicht | 23,8 g |
| Werkstoff Abdeckung | ES-BE |
| Werkstoff-Hinweis | RoHS konform |
| Werkstoff Deckel | PBT |
| Werkstoff Dichtungen | NBR |
| Werkstoff Lösering | POM |
| Gewicht (Versand) | 23 g |
| Gewicht | 0,023 kg |
| Hersteller | Festo |
| Hersteller-Nr. | VBNF-CBA-Q4-Q4-F1A |
| EAN | 4052568641368 |
| Zolltarifnummer | 84813099 |
| GPSR Herstellerdaten | Festo Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com |
| Artikelzustand | Neu |
| Artikel-Authentizität | Originalprodukt |
| Werkstoff | PBT |
| für Schlauch-Außen-Ø [mm] | 4 |
| Dichtmaterial | NBR |
| Medium | Druckluft |
| Funktion | Rückschlagfunktion |
| Durchfluss [l/min] | 120 |
| Betriebsdruck max [bar] | 10 |
| Pneumatischer Anschluss | QS-4 |
| Temperaturbereich | -10-60 °C |
| Temperatur (max.) | 60 |
