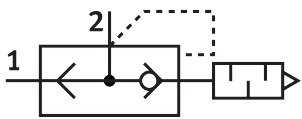

Schnell-Entlüftungsventil 3/8 NPT, Entlüftung 4680 l/min SEU-3/8-NPT - Festo 9800
Das Schnell-Entlüftungsventil SEU-3/8-NPT entlüftet einen Zylinder direkt am Anschluss statt über die Leitung zum Wegeventil. Die wichtigsten Werte: Anschluss 3/8 NPT, Entlüftung 4680 l/min, Betriebsdruck 0,2 bis 10 bar. Das erhöht die Kolbengeschwindigkeit. Umgebungstemperatur -20 bis 75 °C.
- Fachhändler seit 2009
- Rechnungskauf für Stammkunden
- Weltweiter Versand
- Detailfragen mit dem Hersteller
Beschreibung
4680 l/min Normaldurchfluss Entlüftung (6 auf 0 bar): Das Schnell-Entlüftungsventil SEU-3/8-NPT entlüftet einen Zylinder direkt am Anschluss statt über die Leitung zum Wegeventil. Das erhöht die Kolbengeschwindigkeit.
Vorteile
- Durchfluss: Normaldurchfluss Entlüftung (6 auf 0 bar) 4680 l/min
- Druckbereich: 0,2 bis 10 bar Betriebsdruck
- Anschlüsse: 3/8 NPT
- Lackverträglichkeit: LABS-Konformität VDMA24364-B1/B2-L
- Temperatur: -20 bis 75 °C Umgebungstemperatur
- Nennweite: 11 mm
Einsatz
Eingesetzt direkt am Zylinderanschluss, wenn große Zylinder oder lange Schlauchleitungen schnell entlüftet werden müssen. Betriebsmedium: Druckluft nach ISO 8573-1:2010 [7:-:-]. Befestigung: einschraubbar. Nach Umstellung auf geölte Luft bleibt Ölung nötig.
Technische Daten
| Typ | SEU-3/8-NPT |
|---|---|
| Festo-Teilenummer | 9800 |
| Ventilfunktion | Schnellentlüftung |
| Zusatzfunktion | mit Schalldämpfer |
| Pneumatischer Anschluss 1 | 3/8 NPT |
| Pneumatischer Anschluss 2 | 3/8 NPT |
| Befestigungsart | einschraubbar |
| Normalnenndurchfluss Entlüftung (6 auf 5 bar) | 2280 l/min |
| Normaldurchfluss Entlüftung (6 auf 0 bar) | 4680 l/min |
| Normalnenndurchfluss Belüftung (6 auf 5 bar) | 2880 l/min |
| Betriebsdruck | 0,2 bis 10 bar |
| Umgebungstemperatur | -20 bis 75 °C |
| Betriebsmedium | Druckluft nach ISO 8573-1:2010 [7:-:-] |
| Nennweite | 11 mm |
| Hinweis zum Betriebs- und Steuermedium | Geölter Betrieb möglich (im weiteren Betrieb erforderlich) |
| LABS-Konformität | VDMA24364-B1/B2-L |
| Mediumstemperatur | -20 bis 75 °C |
| Schalldruckpegel | 83 dB(A) |
| Werkstoff-Hinweis | RoHS konform |
| Gewicht (Versand) | 175 g |
| Gewicht | 0,175 kg |
| Hersteller | Festo |
| Hersteller-Nr. | SEU-3/8-NPT |
| EAN | 4052568303501 |
| Zolltarifnummer | 84812090 |
| GPSR Herstellerdaten | Festo Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com |
| Artikelzustand | Neu |
| Artikel-Authentizität | Originalprodukt |
| Gewinde | NPT 3/8 |
| Nennweite DN [mm] | 11 |
| Medium | Druckluft |
| Funktion | Schnellentlüftung |
| Betriebsdruck max [bar] | 10 |
| Pneumatischer Anschluss | NPT 3/8 |
| Temperaturbereich | -20-75 °C |
| Temperatur (max.) | 75 |
