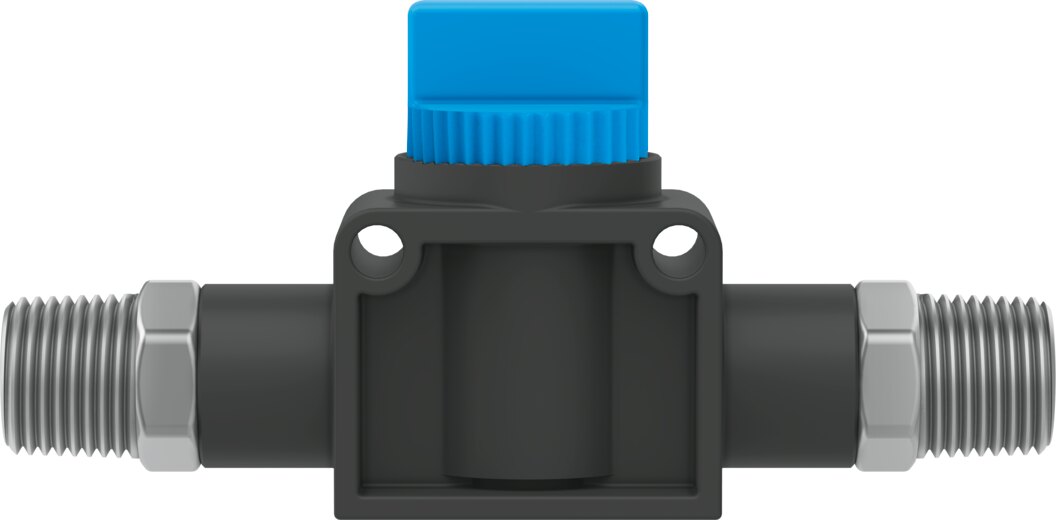

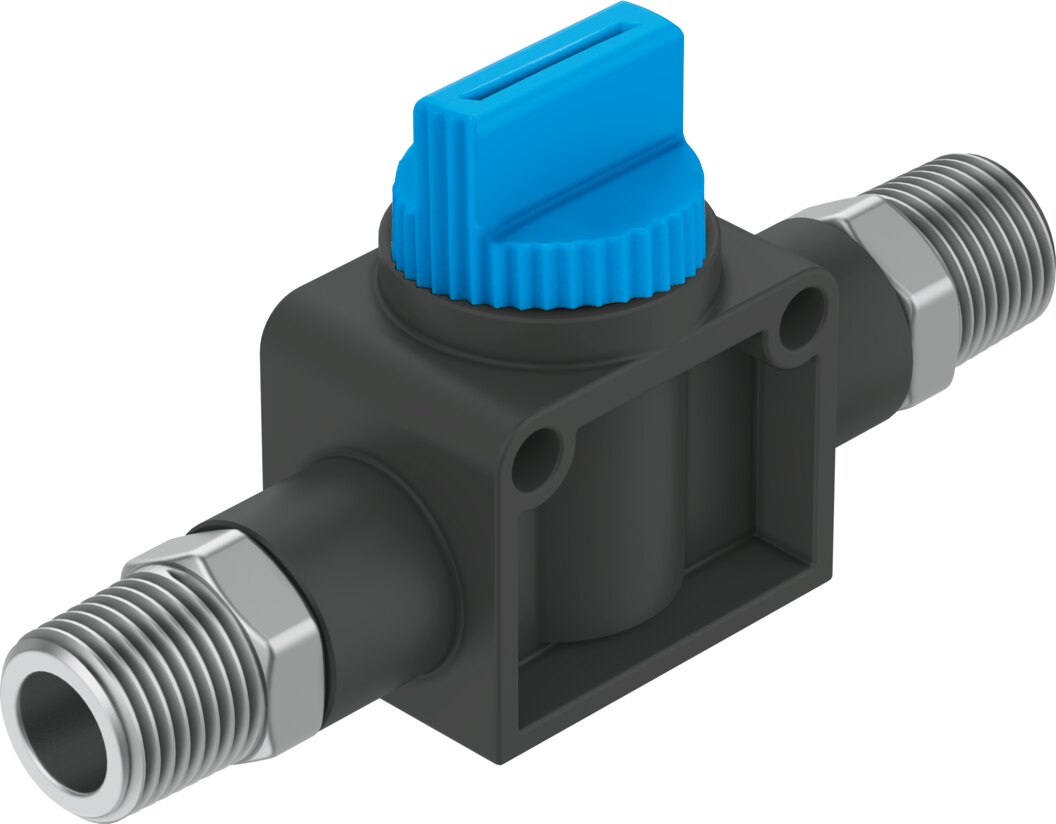

Absperrventil 3/2-Wege, 3/8 NPT, 797,4 l/min HE-3-3/8-3/8-NPT-U - Festo 190879

Festo ✓ Originalprodukt Neuware

Das handbetätigte Absperrventil HE-3-3/8-3/8-NPT-U öffnet und sperrt die Druckluftzufuhr direkt in der Leitung. Die wichtigsten Werte: Anschluss 3/8 NPT, Nenndurchfluss 797,4 l/min, Betriebsdruck -0,95 bis 10 bar. In Sperrstellung wird die Ausgangsseite entlüftet. Gewicht 95 g.

Netto
21,57 €
zzgl. MwSt.
25,67 € inkl. 19 % MwSt., zzgl. Versand
Artikel FES-190879
Hersteller-Nr. HE-3-3/8-3/8-NPT-U
Frage zum Artikel
  • Fachhändler seit 2009
  • Rechnungskauf für Stammkunden
  • Weltweiter Versand
  • Detailfragen mit dem Hersteller

Beschreibung

797,4 l/min Normalnenndurchfluss: Das handbetätigte Absperrventil HE-3-3/8-3/8-NPT-U öffnet und sperrt die Druckluftzufuhr direkt in der Leitung. In Sperrstellung wird die Ausgangsseite entlüftet.

Vorteile

  • Durchfluss: Normalnenndurchfluss 797,4 l/min
  • Druckbereich: -0,95 bis 10 bar Betriebsdruck
  • Anschlüsse: 3/8 NPT
  • Lackverträglichkeit: LABS-Konformität VDMA24364-B1/B2-L
  • Korrosionsschutz: KBK 2 - mäßige Korrosionsbeanspruchung
  • Werkstoffe: Gehäuse PBT-verstärkt, Dichtungen NBR

Einsatz

Eingesetzt zum Absperren einzelner Verbraucher oder Teilkreise, etwa für Wartung oder Umrüstung. Betriebsmedium: Druckluft nach ISO 8573-1:2010 [7:-:-]. Befestigung: Direktbefestigung über Durchgangsbohrung, Direktbefestigung über Gewinde. Geölter Betrieb möglich, danach dauerhaft nötig.

Technische Daten

TypHE-3-3/8-3/8-NPT-U
Festo-Teilenummer190879
Ventilfunktion3/2 bistabil
Zusatzfunktionmit Abluftfunktion
Pneumatischer Anschluss 13/8 NPT
Pneumatischer Anschluss 23/8 NPT
Betätigungsartmanuell
BefestigungsartDirektbefestigung über Durchgangsbohrung, Direktbefestigung über Gewinde
Normalnenndurchfluss797,4 l/min
Nennweite4,6 mm
Betriebsdruck-0,95 bis 10 bar
Umgebungstemperatur0 bis 60 °C
Werkstoff GehäusePBT-verstärkt
BetriebsmediumDruckluft nach ISO 8573-1:2010 [7:-:-]
Abluftfunktionnicht drosselbar
Dichtprinzipweich
Einbaulagebeliebig
Konstruktiver AufbauKolben-Schieber
Steuerartdirekt
Strömungsrichtungnicht reversibel
Hinweis zum Betriebs- und SteuermediumGeölter Betrieb möglich (im weiteren Betrieb erforderlich)
Korrosionsbeständigkeitsklasse KBK2 - mäßige Korrosionsbeanspruchung
LABS-KonformitätVDMA24364-B1/B2-L
Mediumstemperatur0 bis 60 °C
Produktgewicht82 g
Pneumatischer Anschluss 3nicht gefasst
Werkstoff EinschraubzapfenMessing vernickelt
Werkstoff-HinweisRoHS konform
Werkstoff DichtungenNBR
Gewicht (Versand)95 g
Gewicht0,095 kg
HerstellerFesto
Hersteller-Nr.HE-3-3/8-3/8-NPT-U
EAN4052568324551
Zolltarifnummer84812090
GPSR HerstellerdatenFesto Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com
ArtikelzustandNeu
Artikel-AuthentizitätOriginalprodukt
WerkstoffPBT
GewindeNPT 3/8
Nennweite DN [mm]4,6
DichtmaterialNBR
MediumDruckluft
Funktion3/2 bistabil
Durchfluss [l/min]797,4
BauartKolben-Schieber
SerieHE
Betriebsdruck max [bar]10
Pneumatischer AnschlussNPT 3/8
Temperaturbereich0-60 °C
Temperatur (max.)60
