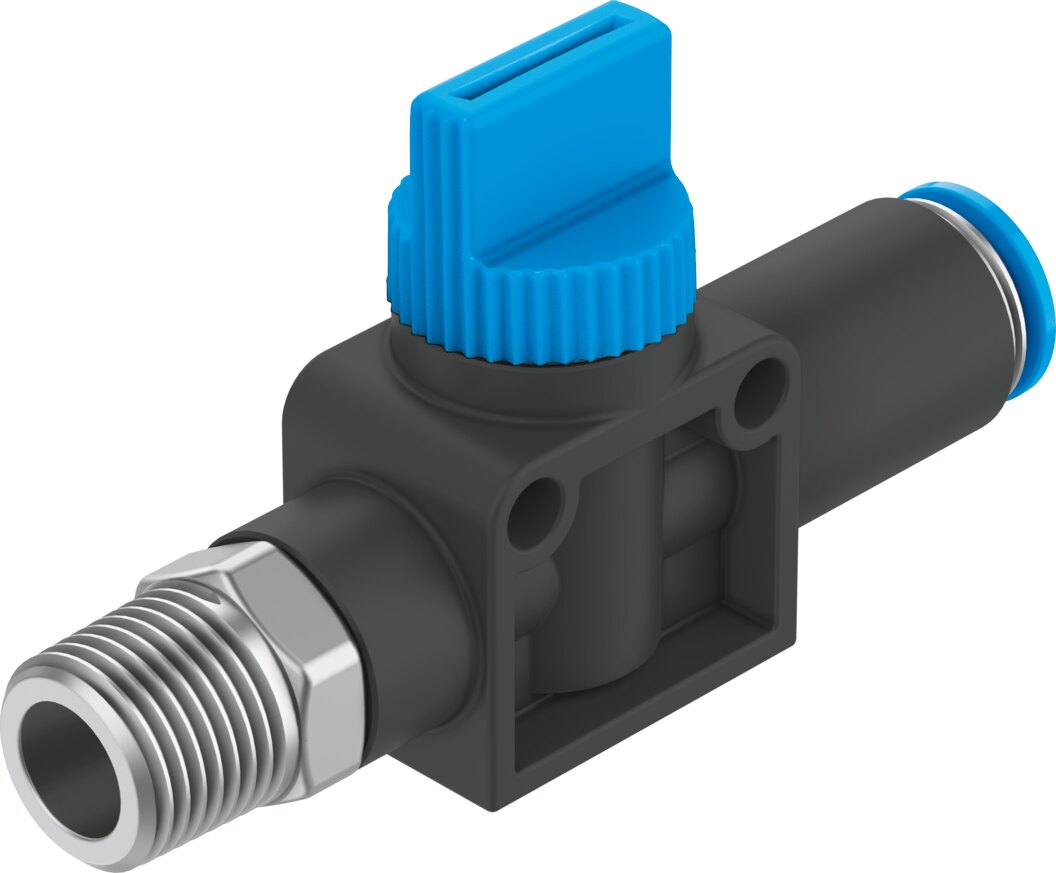

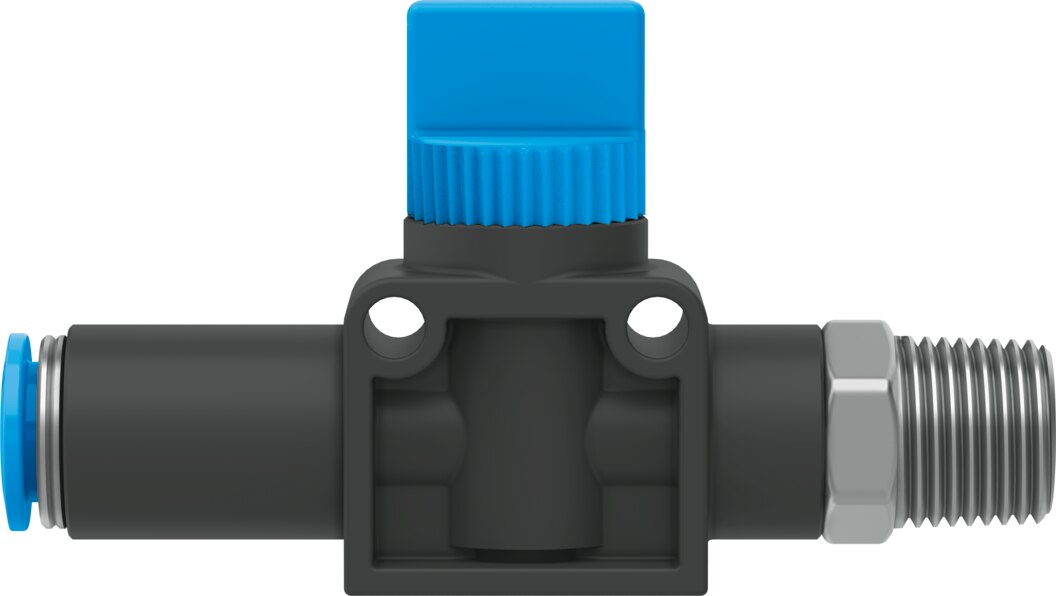

Absperrventil 3/2-Wege, 1/4 NPT und QS-5/16, 423,9 l/min HE-3-1/4-QS-5/16-U - Festo 190869
Das handbetätigte Absperrventil HE-3-1/4-QS-5/16-U öffnet und sperrt die Druckluftzufuhr direkt in der Leitung. Die wichtigsten Werte: Anschlüsse 1/4 NPT und QS-5/16, Nenndurchfluss 423,9 l/min, Betriebsdruck -0,95 bis 10 bar. In Sperrstellung wird die Ausgangsseite entlüftet. Gewicht 41 g.
- Fachhändler seit 2009
- Rechnungskauf für Stammkunden
- Weltweiter Versand
- Detailfragen mit dem Hersteller
Beschreibung
423,9 l/min Normalnenndurchfluss: Das handbetätigte Absperrventil HE-3-1/4-QS-5/16-U öffnet und sperrt die Druckluftzufuhr direkt in der Leitung. In Sperrstellung wird die Ausgangsseite entlüftet.
Vorteile
- Durchfluss: Normalnenndurchfluss 423,9 l/min
- Druckbereich: -0,95 bis 10 bar Betriebsdruck
- Anschlüsse: 1/4 NPT, QS-5/16
- Reinraum und Lackverträglichkeit: Klasse 4 nach ISO 14644-1, LABS-Konformität VDMA24364-B1/B2-L
- Korrosionsschutz: KBK 2 - mäßige Korrosionsbeanspruchung
- Werkstoffe: Gehäuse PBT-verstärkt, Dichtungen NBR
Einsatz
Eingesetzt zum Absperren einzelner Verbraucher oder Teilkreise, etwa für Wartung oder Umrüstung. Betriebsmedium: Druckluft nach ISO 8573-1:2010 [7:-:-]. Befestigung: Direktbefestigung über Durchgangsbohrung, Direktbefestigung über Gewinde. Nach Umstellung auf geölte Luft bleibt Ölung nötig.
Technische Daten
| Typ | HE-3-1/4-QS-5/16-U |
|---|---|
| Festo-Teilenummer | 190869 |
| Ventilfunktion | 3/2 bistabil |
| Zusatzfunktion | mit Abluftfunktion |
| Pneumatischer Anschluss 1 | 1/4 NPT |
| Pneumatischer Anschluss 2 | QS-5/16 |
| Betätigungsart | manuell |
| Befestigungsart | Direktbefestigung über Durchgangsbohrung, Direktbefestigung über Gewinde |
| Normalnenndurchfluss | 423,9 l/min |
| Nennweite | 3,5 mm |
| Betriebsdruck | -0,95 bis 10 bar |
| Umgebungstemperatur | 0 bis 60 °C |
| Werkstoff Gehäuse | PBT-verstärkt |
| Betriebsmedium | Druckluft nach ISO 8573-1:2010 [7:-:-] |
| Abluftfunktion | nicht drosselbar |
| Dichtprinzip | weich |
| Einbaulage | beliebig |
| Konstruktiver Aufbau | Kolben-Schieber |
| Steuerart | direkt |
| Strömungsrichtung | nicht reversibel |
| Hinweis zum Betriebs- und Steuermedium | Geölter Betrieb möglich (im weiteren Betrieb erforderlich) |
| Korrosionsbeständigkeitsklasse KBK | 2 - mäßige Korrosionsbeanspruchung |
| LABS-Konformität | VDMA24364-B1/B2-L |
| Reinraumtauglichkeit (gemessen nach ISO 14644-14) | Klasse 4 nach ISO 14644-1 |
| Mediumstemperatur | 0 bis 60 °C |
| Produktgewicht | 36 g |
| Pneumatischer Anschluss 3 | nicht gefasst |
| Werkstoff Einschraubzapfen | Messing vernickelt |
| Werkstoff-Hinweis | RoHS konform |
| Werkstoff Dichtungen | NBR |
| Gewicht (Versand) | 41 g |
| Gewicht | 0,041 kg |
| Hersteller | Festo |
| Hersteller-Nr. | HE-3-1/4-QS-5/16-U |
| EAN | 4052568324452 |
| Zolltarifnummer | 84812090 |
| GPSR Herstellerdaten | Festo Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com |
| Artikelzustand | Neu |
| Artikel-Authentizität | Originalprodukt |
| Werkstoff | PBT |
| Gewinde | NPT 1/4 |
| Nennweite DN [mm] | 3,5 |
| Dichtmaterial | NBR |
| Medium | Druckluft |
| Funktion | 3/2 bistabil |
| Durchfluss [l/min] | 423,9 |
| Bauart | Kolben-Schieber |
| Serie | HE |
| Betriebsdruck max [bar] | 10 |
| Pneumatischer Anschluss | NPT 1/4 |
| Temperaturbereich | 0-60 °C |
| Temperatur (max.) | 60 |
