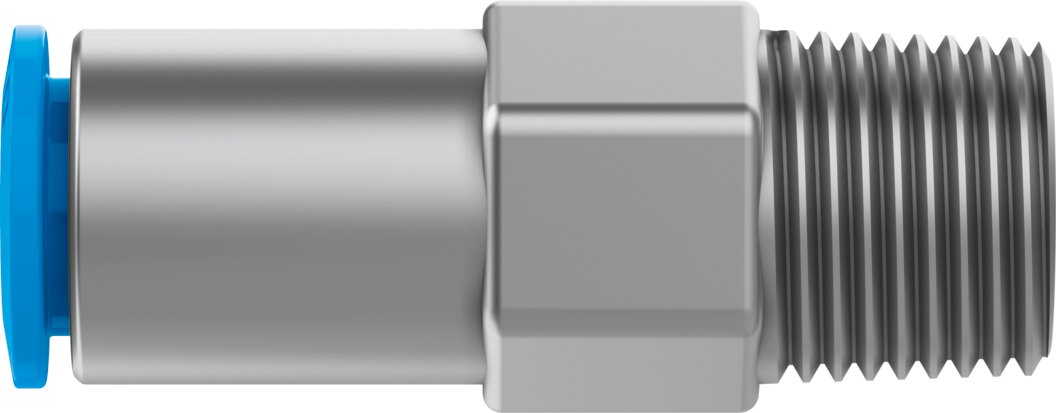

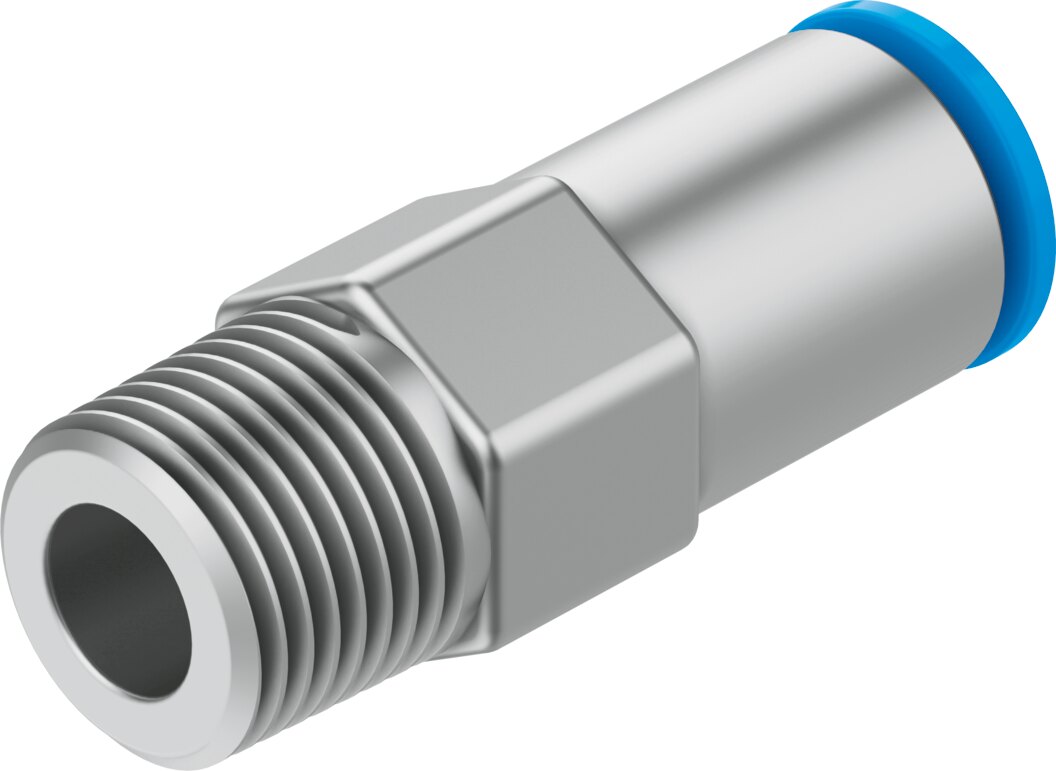

Rückschlagventil 1/4 NPT und QS-3/16, 216 l/min HB-1/4-QSM-3/16-U - Festo 190862

Festo ✓ Originalprodukt Neuware

Das Rückschlagventil HB-1/4-QSM-3/16-U lässt Druckluft nur in eine Richtung passieren und sperrt den Rückfluss selbsttätig. Im Überblick: Anschlüsse 1/4 NPT und QS-3/16, Nenndurchfluss 216 l/min, Betriebsdruck -1 bis 10 bar. Gehäuse aus Messing, Umgebungstemperatur 0 bis 60 °C. Gewicht 24 g.

Netto
26,31 €
zzgl. MwSt.
31,31 € inkl. 19 % MwSt., zzgl. Versand
Artikel FES-190862
Hersteller-Nr. HB-1/4-QSM-3/16-U
Frage zum Artikel
  • Fachhändler seit 2009
  • Rechnungskauf für Stammkunden
  • Weltweiter Versand
  • Detailfragen mit dem Hersteller

Beschreibung

216 l/min Normalnenndurchfluss: Das Rückschlagventil HB-1/4-QSM-3/16-U lässt Druckluft nur in eine Richtung passieren und sperrt den Rückfluss selbsttätig.

Vorteile

  • Durchfluss: Normalnenndurchfluss 216 l/min
  • Druckbereich: -1 bis 10 bar Betriebsdruck, öffnet ab 0,1 bar Differenzdruck
  • Anschlüsse: QS-3/16, 1/4 NPT
  • Lackverträglichkeit: LABS-Konformität VDMA24364-B2-L
  • Werkstoffe: Gehäuse Messing
  • Temperatur: 0 bis 60 °C Umgebungstemperatur

Einsatz

Eingesetzt in Druckluftleitungen, in denen die Strömung nur in einer Richtung zulässig ist, etwa zum Absichern von Speichern oder Teilkreisen. Betriebsmedium: Druckluft nach ISO 8573-1:2010 [7:-:-]. Befestigung: einschraubbar. Nach Umstellung auf geölte Luft bleibt Ölung nötig.

Technische Daten

TypHB-1/4-QSM-3/16-U
Festo-Teilenummer190862
VentilfunktionRückschlagfunktion
Pneumatischer Anschluss 1QS-3/16
Pneumatischer Anschluss 21/4 NPT
Befestigungsarteinschraubbar
Normalnenndurchfluss216 l/min
Betriebsdruck-1 bis 10 bar
Umgebungstemperatur0 bis 60 °C
Werkstoff GehäuseMessing
BetriebsmediumDruckluft nach ISO 8573-1:2010 [7:-:-]
Min. Differenzdruck Öffnen0,1 bar
Min. Differenzdruck Schließen0,2 bar
Hinweis zum Betriebs- und SteuermediumGeölter Betrieb möglich (im weiteren Betrieb erforderlich)
LABS-KonformitätVDMA24364-B2-L
Produktgewicht24 g
Werkstoff-HinweisRoHS konform
Gewicht (Versand)24 g
Gewicht0,024 kg
HerstellerFesto
Hersteller-Nr.HB-1/4-QSM-3/16-U
EAN4052568324384
Zolltarifnummer84813099
GPSR HerstellerdatenFesto Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com
ArtikelzustandNeu
Artikel-AuthentizitätOriginalprodukt
WerkstoffMessing
GewindeNPT 1/4
GehäusewerkstoffMessing
MediumDruckluft
FunktionRückschlagfunktion
SerieHB
Betriebsdruck max [bar]10
Temperaturbereich0-60 °C
Temperatur (max.)60
