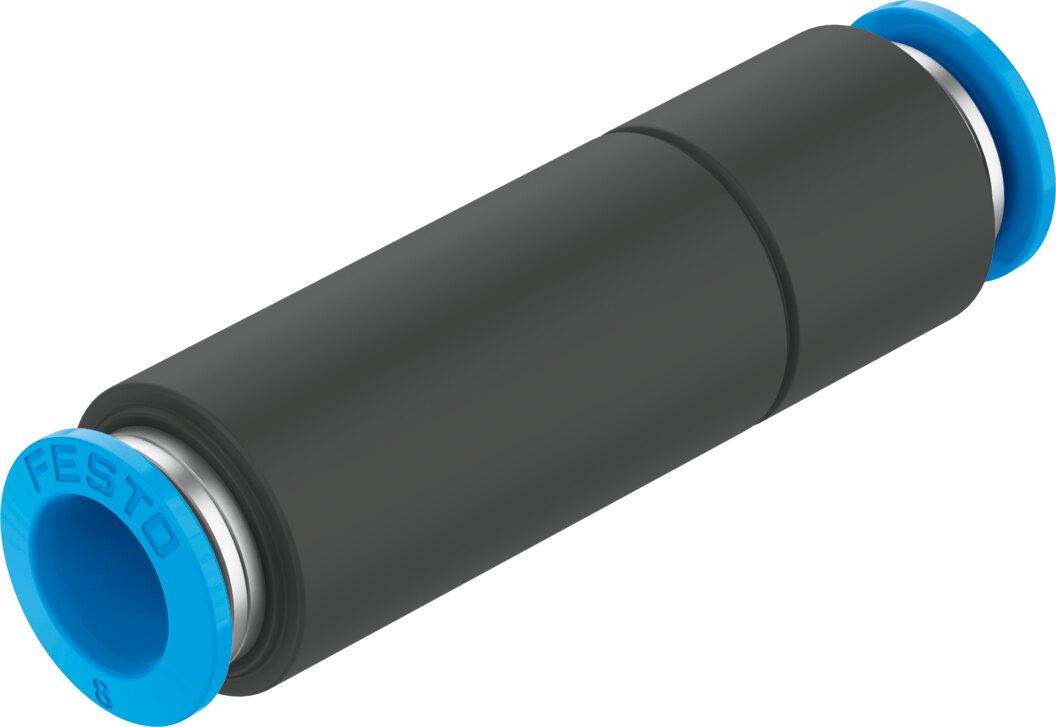

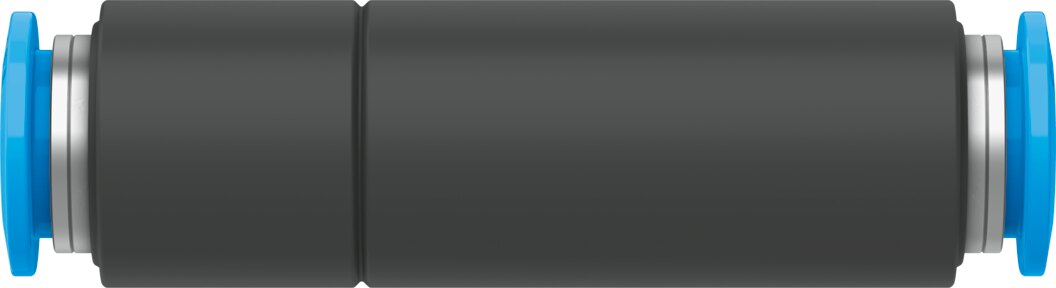

Rückschlagventil QS-1/4, 314 l/min, Betriebsdruck -1 bis 10 bar H-QS-1/4-U - Festo 190843

Festo ✓ Originalprodukt Neuware

Mit dem Rückschlagventil H-QS-1/4-U fließt Druckluft nur in Durchflussrichtung, ein Rückströmen wird verhindert. Die wichtigsten Werte: Anschluss QS-1/4, Nenndurchfluss 314 l/min, Betriebsdruck -1 bis 10 bar. Gehäuse aus Aluminium, Umgebungstemperatur 0 bis 60 °C. Gewicht 13 g.

Netto
23,53 €
zzgl. MwSt.
28,00 € inkl. 19 % MwSt., zzgl. Versand
Artikel FES-190843
Hersteller-Nr. H-QS-1/4-U
Frage zum Artikel
  • Fachhändler seit 2009
  • Rechnungskauf für Stammkunden
  • Weltweiter Versand
  • Detailfragen mit dem Hersteller

Beschreibung

314 l/min Normalnenndurchfluss: Mit dem Rückschlagventil H-QS-1/4-U fließt Druckluft nur in Durchflussrichtung, ein Rückströmen wird verhindert.

Vorteile

  • Durchfluss: Normalnenndurchfluss 314 l/min
  • Druckbereich: -1 bis 10 bar Betriebsdruck, öffnet ab 0,1 bar Differenzdruck
  • Anschlüsse: QS-1/4
  • Lackverträglichkeit: LABS-Konformität VDMA24364-B1/B2-L
  • Werkstoffe: Gehäuse Aluminium
  • Temperatur: 0 bis 60 °C Umgebungstemperatur

Einsatz

Eingesetzt in Druckluftleitungen, in denen die Strömung nur in einer Richtung zulässig ist, etwa zum Absichern von Speichern oder Teilkreisen. Betriebsmedium: Druckluft nach ISO 8573-1:2010 [7:-:-]. Befestigung: Leitungseinbau. Nach Umstellung auf geölte Luft bleibt Ölung nötig.

Technische Daten

TypH-QS-1/4-U
Festo-Teilenummer190843
VentilfunktionRückschlagfunktion
Pneumatischer Anschluss 1QS-1/4
Pneumatischer Anschluss 2QS-1/4
BefestigungsartLeitungseinbau
Normalnenndurchfluss314 l/min
Betriebsdruck-1 bis 10 bar
Umgebungstemperatur0 bis 60 °C
Werkstoff GehäuseAluminium
BetriebsmediumDruckluft nach ISO 8573-1:2010 [7:-:-]
Min. Differenzdruck Öffnen0,1 bar
Min. Differenzdruck Schließen0,2 bar
Hinweis zum Betriebs- und SteuermediumGeölter Betrieb möglich (im weiteren Betrieb erforderlich)
LABS-KonformitätVDMA24364-B1/B2-L
Produktgewicht14 g
Werkstoff-HinweisRoHS konform
Gewicht (Versand)13 g
Gewicht0,013 kg
HerstellerFesto
Hersteller-Nr.H-QS-1/4-U
EAN4052568324193
Zolltarifnummer84813099
GPSR HerstellerdatenFesto Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com
ArtikelzustandNeu
Artikel-AuthentizitätOriginalprodukt
WerkstoffAluminium
GehäusewerkstoffAluminium
MediumDruckluft
FunktionRückschlagfunktion
Durchfluss [l/min]314
SerieH
Betriebsdruck max [bar]10
Temperaturbereich0-60 °C
Temperatur (max.)60
