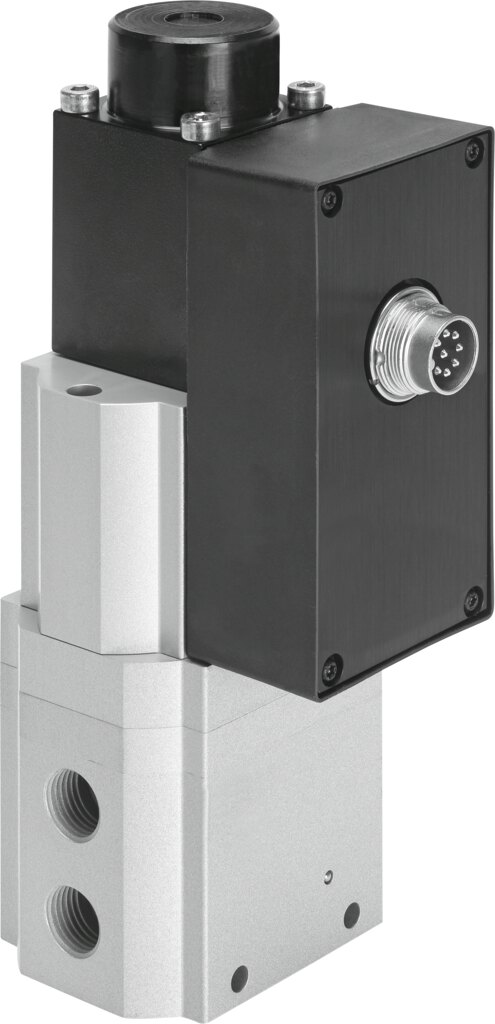

Proportional-Druckregelventil 0 bis 6 bar G1/2 MPPES-3-1/2-6-420 - Festo 187331
Proportional-Druckregelventil für die elektrische Druckvorgabe im Bereich 0 bis 6 bar, Sollwert 4-20 mA. Anschluss G1/2, maximale Druckhysterese 0,05 bar und Schutzart IP65. Bei Versorgungskabelbruch geht der Ausgangsdruck auf 0 bar.
- Fachhändler seit 2009
- Rechnungskauf für Stammkunden
- Weltweiter Versand
- Detailfragen mit dem Hersteller
Beschreibung
MPPES-3-1/2-6-420 von Festo regelt den Ausgangsdruck proportional zum Sollwert 4-20 mA, Druckregelbereich 0 bis 6 bar. Pneumatisch wird es über G1/2 angeschlossen. Aufbau: vorgesteuertes Kolbenregelventil.
Vorteile im Überblick
- Definierte Sicherheitsstellung: Bei Versorgungskabelbruch geht der Ausgangsdruck auf 0 bar
- Feinfühlige Regelung: maximale Druckhysterese 0,05 bar
- Für raue Umgebungen: Schutzart IP65, Korrosionsbeständigkeitsklasse KBK 2
- LABS-Konformität VDMA24364-B2-L für Lackieranlagen und empfindliche Prozesse
Einsatz und Montage
Betriebsmedium ist Druckluft nach ISO 8573-1:2010 [7:4:4] und inerte Gase. Geölter Betrieb ist möglich, danach aber weiter erforderlich. Den MPPES-3-1/2-6-420 montieren Sie mit Durchgangsbohrung, die Einbaulage ist beliebig. Zulässige Umgebungstemperatur 0 bis 50 °C. Elektrischer Anschluss des MPPES-3-1/2-6-420: 8-polig, M16x0,75, Stecker, nach DIN 45326, runde Bauform.
Technische Daten
| Typ | MPPES-3-1/2-6-420 |
|---|---|
| Festo-Teilenummer | 187331 |
| Nennweite Belüftung | 11 mm |
| Nennweite Entlüftung | 12 mm |
| Betätigungsart | elektrisch |
| Dichtprinzip | weich |
| Einbaulage | beliebig |
| Konstruktiver Aufbau | vorgesteuertes Kolbenregelventil |
| Kurzschlussfestigkeit | für alle elektrischen Anschlüsse |
| Sicherheitshinweis | Sicherheitsstellung MPPES: Bei Versorgungskabelbruch geht der Ausgangsdruck auf 0 bar. |
| Verpolungsschutz | für alle elektrischen Anschlüsse |
| Ventilfunktion | 3-Wege-Proportional-Druckregelventil geschlossen |
| Betriebsdruck | 8 bar |
| Druckregelbereich | 0 bis 6 bar |
| Eingangsdruck 1 | 7 bis 8 bar |
| Max. Druckhysterese | 0,05 bar |
| Schaltzeit aus | 660 ms |
| Schaltzeit ein | 230 ms |
| Betriebsspannungsbereich DC | 18 bis 30 V |
| Nennbetriebsspannung DC | 24 V |
| Restwelligkeit | 10 % |
| Soll-/Ist-Werte | Stromtyp 4-20 mA |
| Betriebsmedium | Druckluft nach ISO 8573-1:2010 [7:4:4], Inerte Gase |
| Hinweis zum Betriebs- und Steuermedium | Geölter Betrieb möglich (im weiteren Betrieb erforderlich) |
| Zulassung | RCM Mark |
| KC-Zeichen | KC-EMV |
| CE-Zeichen (siehe Konformitätserklärung) | nach EU-EMV-Richtlinie, nach EU-RoHS-Richtlinie |
| UKCA-Zeichen (siehe Konformitätserklärung) | nach UK RoHS Vorschriften |
| Korrosionsbeständigkeitsklasse KBK | 2 - mäßige Korrosionsbeanspruchung |
| LABS-Konformität | VDMA24364-B2-L |
| Mediumstemperatur | 0 bis 60 °C |
| Schutzart | IP65 |
| Umgebungstemperatur | 0 bis 50 °C |
| Produktgewicht | 2670 g |
| Elektrischer Anschluss | 8-polig, M16x0,75, Stecker, nach DIN 45326, runde Bauform |
| Befestigungsart | mit Durchgangsbohrung |
| Pneumatischer Anschluss 1 | G1/2 |
| Pneumatischer Anschluss 2 | G1/2 |
| Pneumatischer Anschluss 3 | G1/2 |
| Werkstoffhinweis | RoHS konform |
| Werkstoff Gehäuse | Aluminium-Knetlegierung |
| Werkstoff Membran | NBR |
| Gewicht | 2,7 kg |
| Hersteller | Festo |
| Hersteller-Nr. | MPPES-3-1/2-6-420 |
| EAN | 4052568148003 |
| Zolltarifnummer | 84811099 |
| GPSR Herstellerdaten | Festo Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com |
| Artikelzustand | Neu |
| Artikel-Authentizität | Originalprodukt |
| Werkstoff | Aluminium |
| Gewinde | G 1/2 |
| Regelbereich max. [bar] | 6 |
| Dichtmaterial | NBR |
| Medium | Druckluft, neutrale Gase |
| Funktion | 3-Wege-Proportional-Druckregelventil geschlossen |
| Bauart | vorgesteuertes Kolbenregelventil |
| Druckregelbereich [bar] | 0 bis 6 |
| Medientemperatur [°C] | 0 bis 60 |
| Norm | DIN 45326 |
| Betriebsspannung | 24 V DC |
| Betriebsdruck max [bar] | 8 |
| Pneumatischer Anschluss | G1/2 |
| Temperaturbereich | 0-50 °C |
| Temperatur (max.) | 50 |
