Proportional-Druckregelventil 0,2 bis 20 bar 0 - 10 V VPPL-3Q-3-0L20H-V1-A-S1-2 - Festo 1635984

Festo ✓ Originalprodukt Neuware

Proportional-Druckregelventil für die elektrische Druckvorgabe im Bereich 0,2 bis 20 bar, Sollwert 0 - 10 V. Normalnenndurchfluss 245 l/min, Flanschanschluss, maximale Druckhysterese 0,1 bar und Schutzart IP65. Originalteil Festo 1635984.

Netto
2.305,28 €
zzgl. MwSt.
2.743,28 € inkl. 19 % MwSt., zzgl. Versand
Artikel FES-1635984
Hersteller-Nr. VPPL-3Q-3-0L20H-V1-A-S1-2
Frage zum Artikel
  • Fachhändler seit 2009
  • Rechnungskauf für Stammkunden
  • Weltweiter Versand
  • Detailfragen mit dem Hersteller

Beschreibung

Mit dem VPPL-3Q-3-0L20H-V1-A-S1-2 geben Sie den Druck über ein Analogsignal 0 - 10 V vor, der Regelbereich reicht von 0,2 bis 20 bar. Es liefert 245 l/min Normalnenndurchfluss und wird über Flansch angeschlossen. Aufbau: direktgesteuertes Kolbenregelventil.

Vorteile im Überblick

  • Reproduzierbare Regelung: Linearität 0,5 %FS, Wiederholgenauigkeit 0,5 %FS
  • Feinfühlige Regelung: maximale Druckhysterese 0,1 bar
  • Luftleistung: Normalnenndurchfluss 245 l/min
  • Istwert-Rückmeldung an die Steuerung über Analogausgang 4 - 20 mA
  • Definierte Sicherheitsstellung: Bei Versorgungskabelbruch sinkt der Ausgangsdruck auf 0 bar
  • Für raue Umgebungen: Schutzart IP65, Korrosionsbeständigkeitsklasse KBK 2

Einsatz

Betriebsmedium ist Druckluft nach ISO 8573-1:2010 [7:4:4] und inerte Gase. Geölter Betrieb ist nicht möglich. Für die Montage des VPPL-3Q-3-0L20H-V1-A-S1-2 gilt: Befestigung mit Durchgangsbohrung, Einbaulage beliebig, vorzugsweise stehend. Zulässige Umgebungstemperatur 5 bis 50 °C. Elektrischer Anschluss des VPPL-3Q-3-0L20H-V1-A-S1-2: Stecker, M12, 5-polig, A-codiert.

Technische Daten

TypVPPL-3Q-3-0L20H-V1-A-S1-2
Festo-Teilenummer1635984
Nennweite Belüftung3 mm
Nennweite Entlüftung3 mm
Betätigungsartelektrisch
Dichtprinzipweich
Einbaulagebeliebig, vorzugsweise stehend
Konstruktiver Aufbaudirektgesteuertes Kolbenregelventil
Kurzschlussfestigkeitnein
Max. Leitungslänge30 m
SicherheitshinweisSicherheitsstellung VPPL: Bei Versorgungskabelbruch sinkt der Ausgangsdruck auf 0 bar.
Verpolungsschutzfür alle elektrischen Anschlüsse
Rückstellartmechanische Feder
Steuerartdirekt

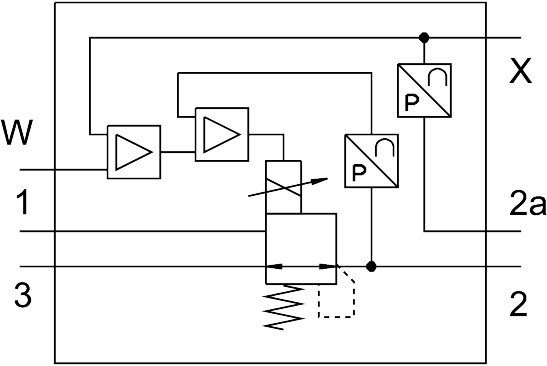

Ventilfunktion3-Wege-Proportional-Druckregelventil geschlossen
AnzeigeartLED-Anzeige
Betriebsdruck20 bar
Druckregelbereich0,2 bis 20 bar
Eingangsdruck 10 bis 50 bar
Max. Druckhysterese0,1 bar
b-Wert0,25
C-Wert0,8 l/sbar
Normalnenndurchfluss245 l/min
Normalnenndurchfluss 2-3282 l/min
Schaltzeit aus654 ms
Schaltzeit ein428 ms
Betriebsspannungsbereich DC21,6 bis 27,6 V
Einschaltdauer100%
Max. elektrische Leistungsaufnahme26,7 W
Restwelligkeit10 %
Signalbereich Analoger Ausgang4 - 20 mA
Signalbereich Analoger Eingang0 - 10 V
Soll-/Ist-WerteSpannungstyp 0 - 10 V
BetriebsmediumDruckluft nach ISO 8573-1:2010 [7:4:4], Inerte Gase
Hinweis zum Betriebs- und SteuermediumGeölter Betrieb nicht möglich
Zulassungc UL us - Listed (OL)
KC-ZeichenKC-EMV
CE-Zeichen (siehe Konformitätserklärung)nach EU-EMV-Richtlinie
UKCA-Zeichen (siehe Konformitätserklärung)nach UK Vorschriften für EMV
Korrosionsbeständigkeitsklasse KBK2 - mäßige Korrosionsbeanspruchung
LABS-KonformitätVDMA24364-Zone III
Mediumstemperatur5 bis 50 °C
SchutzartIP65
Umgebungstemperatur5 bis 50 °C
Lagertemperatur-10 bis 60 °C
Produktgewicht1100 g
Linearitätsfehler in ± %FS0,5 %FS
Gesamtgenauigkeit0,5 %FS
Temperaturkoeffizient0,04 %/K
Wiederholgenauigkeit in ± %FS0,5 %FS
Elektrischer Anschluss DiagnoseschnittstelleDose, M12, 5-polig, A-codiert
Elektrischer Anschluss INStecker, M12, 5-polig, A-codiert
Elektrischer Anschluss OUTStecker, M12, 5-polig, A-codiert
Befestigungsartmit Durchgangsbohrung
Pneumatischer Anschluss 1Flansch
Pneumatischer Anschluss 2Flansch
Pneumatischer Anschluss 3Flansch
WerkstoffhinweisRoHS konform
Werkstoff GehäuseAluminium-Knetlegierung, eloxiert
Gewicht1,2 kg
HerstellerFesto
Hersteller-Nr.VPPL-3Q-3-0L20H-V1-A-S1-2
EAN4052568263799
Zolltarifnummer84811099
GPSR HerstellerdatenFesto Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com
ArtikelzustandNeu
Artikel-AuthentizitätOriginalprodukt
WerkstoffAluminium, eloxiert
Regelbereich max. [bar]20
MediumDruckluft, neutrale Gase
Funktion3-Wege-Proportional-Druckregelventil geschlossen
Eingangsdruck max. [bar]50
Druckregelbereich [bar]0,2 bis 20
Medientemperatur [°C]5 bis 50
Betriebsdruck max [bar]20
Pneumatischer AnschlussFlansch
Temperatur (max.)50
