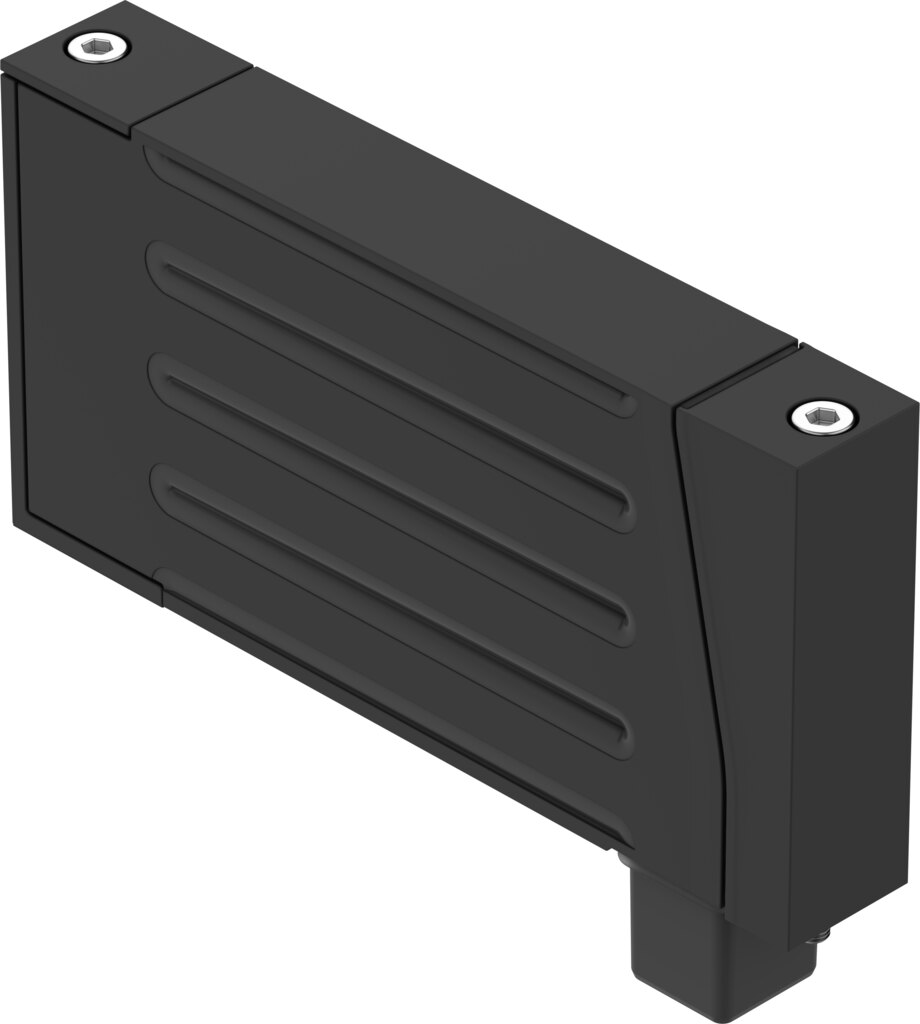

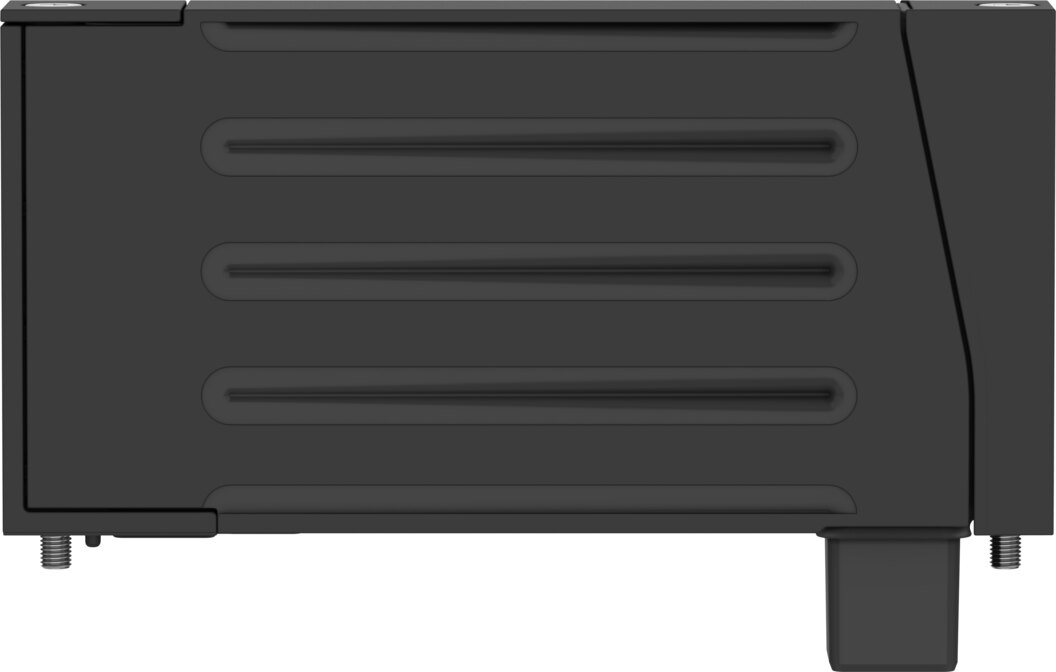

Piezo-Proportional-Druckregelventil bis 7 bar VEVP-XA-4-B-T33C-F-D31-2 - Festo 8184034

Festo ✓ Originalprodukt Neuware

Piezo-Proportional-Druckregelventil VEVP-XA-4-B-T33C-F-D31-2 von Festo mit Ventilfunktion 3-Wege-Proportional-Druckregelventil geschlossen. Betriebsdruck 7 bar, Normaldurchfluss 42 l/min und Schutzart IP65. Originalteil Festo 8184034.

Netto
545,10 €
zzgl. MwSt.
648,67 € inkl. 19 % MwSt., zzgl. Versand
Artikel FES-8184034
Hersteller-Nr. VEVP-XA-4-B-T33C-F-D31-2
Frage zum Artikel
  • Fachhändler seit 2009
  • Rechnungskauf für Stammkunden
  • Weltweiter Versand
  • Detailfragen mit dem Hersteller

Beschreibung

Das Piezoventil VEVP-XA-4-B-T33C-F-D31-2 arbeitet als 3-Wege-Proportional-Druckregelventil geschlossen. Betriebsdruck 7 bar, Normaldurchfluss 42 l/min.

Ihre Vorteile

  • Luftleistung: Normaldurchfluss 42 l/min
  • Rastermaß 16 mm für dichte Montage
  • Geschützt nach IP65
  • Vakuumtauglich
  • LABS-Konformität VDMA24364-Zone III für Lackieranlagen und empfindliche Prozesse

Einsatzbedingungen

Betriebsmedium ist Druckluft nach ISO 8573-1:2010 [7:4:4], inerte Gase und sauerstoff. Geölter Betrieb ist nicht möglich. Zulässige Umgebungstemperatur 5 bis 50 °C. Der VEVP-XA-4-B-T33C-F-D31-2 eignet sich für die Produktion von Li-Ionen-Batterien (reduzierte Cu/Zn/Ni-Werte, F1a).

Technische Daten

TypVEVP-XA-4-B-T33C-F-D31-2
Festo-Teilenummer8184034
Rastermaß16 mm
Ventilfunktion3-Wege-Proportional-Druckregelventil geschlossen
Konstruktiver AufbauAnschlussplattenventil
Dichtprinzipweich
Betätigungsartelektrisch
Vakuumtauglichkeitja
Strömungsrichtungnicht reversibel
Normaldurchfluss (normalisiert nach DIN 1343)42 l/min
SchutzartIP65
LABS-KonformitätVDMA24364-Zone III
Eignung zur Produktion von Li-Ionen BatterienGeeignet für Batterieproduktion mit reduzierten Cu/Zn/Ni Werten (F1a)
WerkstoffhinweisRoHS konform
Werkstoff GehäusePA66-GF30, TPE-U(PU)
Werkstoff DichtungenNBR
Produktgewicht85,5 g
Nennweite1,2 mm
BetriebsmediumDruckluft nach ISO 8573-1:2010 [7:4:4], Inerte Gase, Sauerstoff
Hinweis zum Betriebs- und SteuermediumGeölter Betrieb nicht möglich, Kondensation im Ventil nicht erlaubt, enthält das Betriebsmedium konzentrierten Sauerstoff, muss eine ausreichende Belüftung mit Umgebungsluft gewährleistet sein, um erhöhte Sauerstoffkonzentrationen in der Umgebung zu vermeiden, maximale Partikelgröße 40 µm
Betriebsdruck7 bar
Hinweis zum Betriebsdruckentspricht dem maximalen Druckbereich zwischen pneumatischem Anschluss 1 und Anschluss 3
Nennbetriebsspannung DC24 V
Lagertemperatur-20 bis 70 °C
Mediumstemperatur5 bis 50 °C
Umgebungstemperatur5 bis 50 °C
Relative Luftfeuchtigkeit5 - 85 %, nicht kondensierend
Klimaklasse3K22 nach EN 60721
Pneumatischer Anschluss 2Flansch
Pneumatischer Anschluss 4Flansch
Pneumatischer Anschluss 1Flansch
Pneumatischer Anschluss 3Flansch
SchwingfestigkeitTransporteinsatzprüfung mit Schärfegrad 2 nach FN 942017-4 und EN 60068-2-6
SchockfestigkeitSchockprüfung mit Schärfegrad 2 nach FN 942017-5 und EN 60068-2-27
Gewicht0,095 kg
HerstellerFesto
Hersteller-Nr.VEVP-XA-4-B-T33C-F-D31-2
EAN4052568636067
Zolltarifnummer84812090
GPSR HerstellerdatenFesto Vertrieb GmbH&Co. KG, Festo Campus 1, DE-73734 Esslingen, festo.com
ArtikelzustandNeu
Artikel-AuthentizitätOriginalprodukt
Nennweite DN [mm]1,2
DichtmaterialNBR
MediumDruckluft, neutrale Gase
Funktion3-Wege-Proportional-Druckregelventil geschlossen
Medientemperatur [°C]5 bis 50
Betriebsspannung24 V DC
Betriebsdruck max [bar]7
Pneumatischer AnschlussFlansch
Temperatur (max.)50
